FestoРегулятор давления

LR-1/4-DB-7-O-MINI

GTIN 4052568088552 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

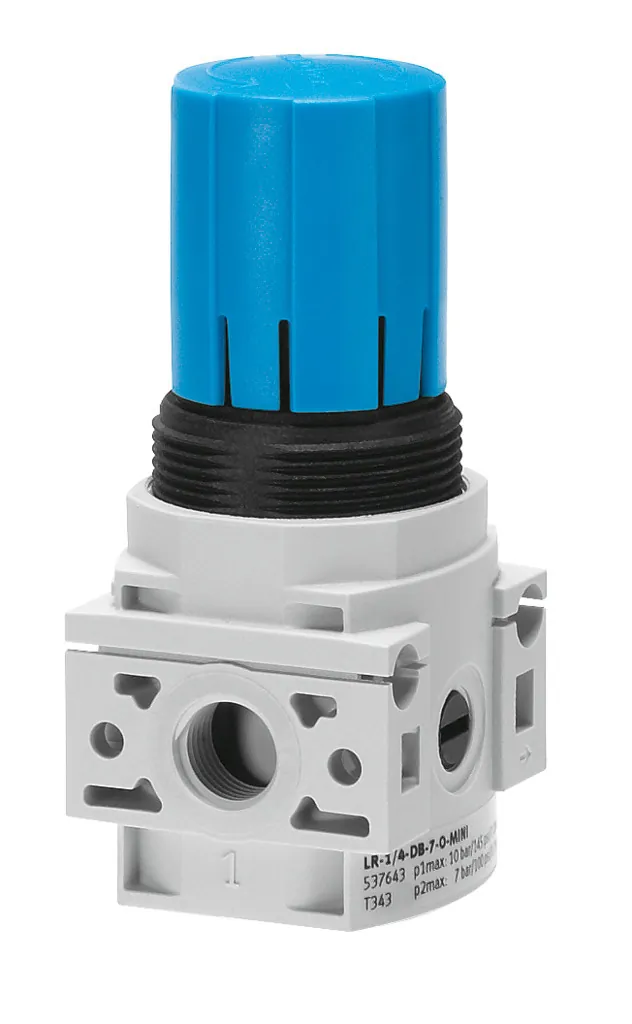

Регулятор давления Festo LR-1/4-DB-7-O-MINI: регулятор давления с прямым управлением, рабочее давление до 7 бар, без манометра.

Размер
Mini
Присоединение 1
G1/4
Диапазон давления управления
0,5 … 7 бар
Серия
DB
Ширина
44 мм
Масса
150 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Серия

  • D
  • DB

Обозначение

Что означает LR-1/4-DB-7-O-MINI

  1. LRСерия

    Регулятор давления

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DBИсполнение

    Серия D, полимерный корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные LR-1/4-DB-7-O-MINI

Основные

Размер
Mini
Ширина
44 мм
Серия
DB
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Любое
Тип конструкции
Регулятор давления без манометра
Функция контроллера
Со вторичным сбросом; с обратным протоком
Манометр
Подготовка для G1/8
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,5 бар
Стандартный номинальный расход
>= 1300 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Тип крепления
Установка передней панели; Линейный монтаж; со сквозным отверстием; с монтажными скобками
Присоединение манометра
G1/8
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
150 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал рукоятки
POM
Материал корпуса
PA с армированием

Принадлежности

Что подходит к LR-1/4-DB-7-O-MINI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Датчики и кабели4

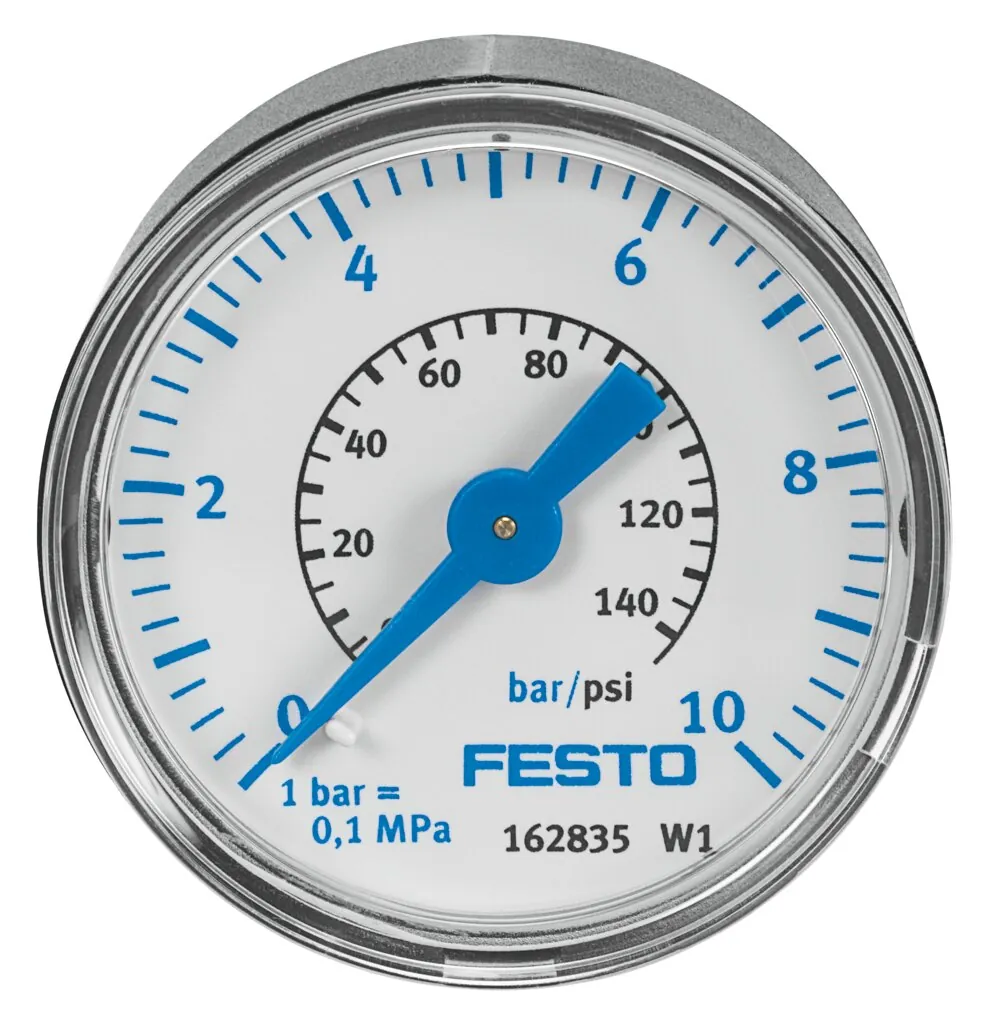

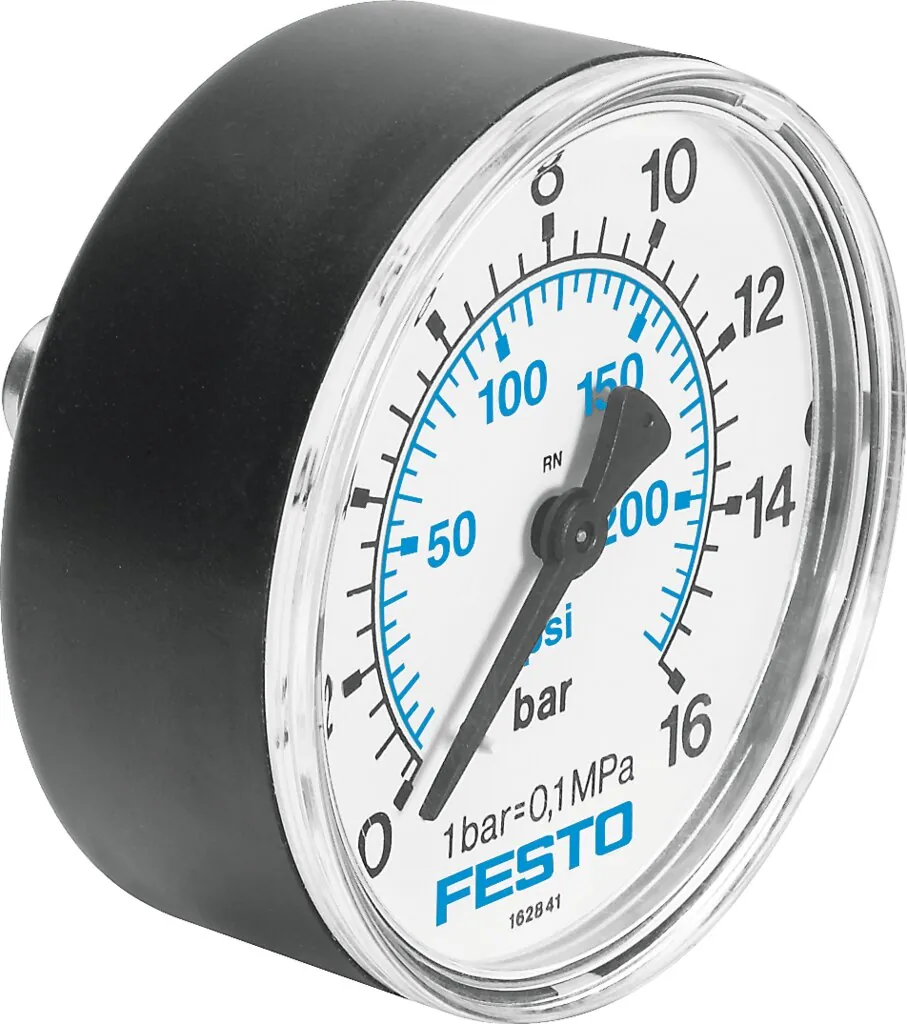

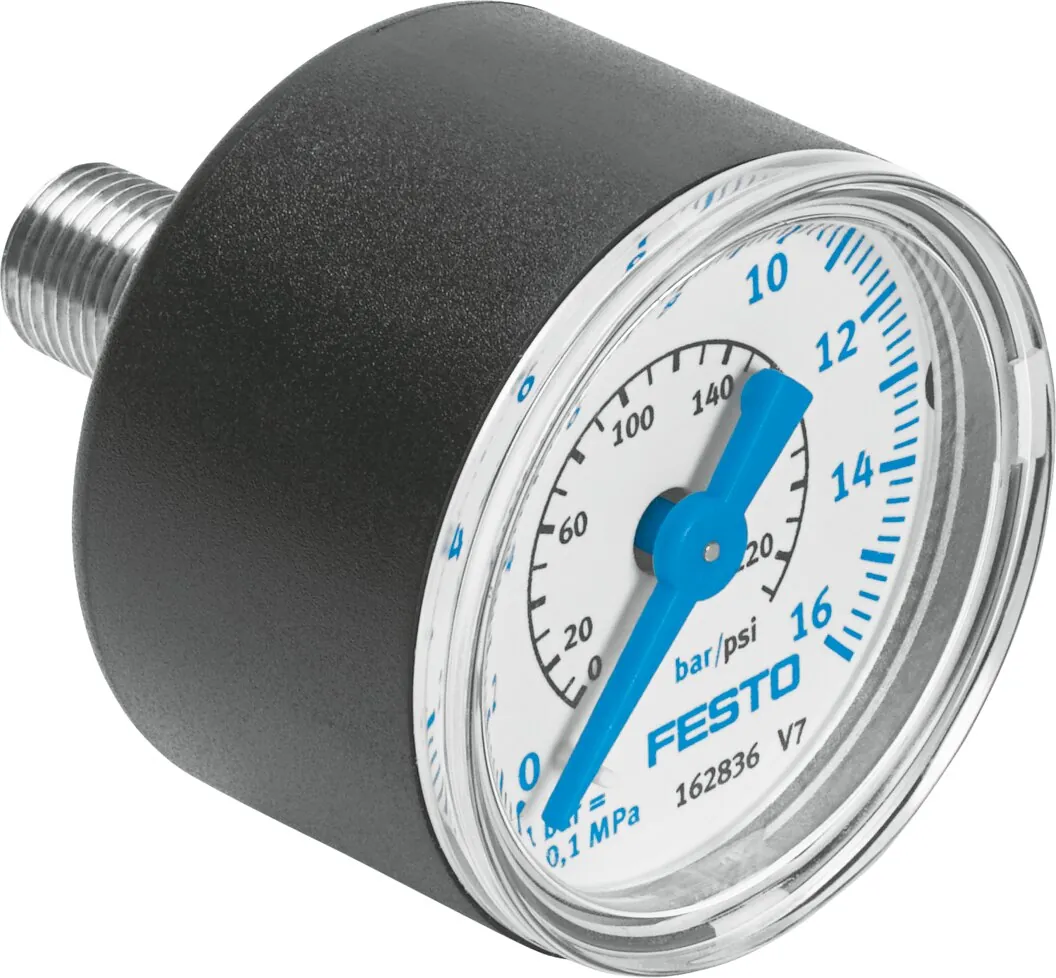

Манометры10

Документы

Документация

PDFТаблица данных LR-1/4-DB-7-O-MINIPDF · Festo · на русскомPDFКаталог Festo D-REGULATORSPDF · на английском · Festo, 2023LRВсе исполнения серии97 позиций, подбор по параметрам

FAQ

Частые вопросы

LR-1/4-DB-7-O-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LR-1/4-DB-7-O-MINI?

Регулятор давления Festo LR-1/4-DB-7-O-MINI, артикул 537643: размер — Mini; присоединение 1 — G1/4; диапазон давления управления — 0,5 … 7 бар; серия — DB; ширина — 44 мм; масса — 150 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает регулятор давления?

Поддерживает заданное давление на выходе независимо от колебаний давления в сети и расхода воздуха.

03При каком давлении и температуре работает LR-1/4-DB-7-O-MINI?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен LR-1/4-DB-7-O-MINI?

Материал уплотнений — NBR; материал рукоятки — POM; материал корпуса — PA с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LR-1/4-DB-7-O-MINI?

LR — регулятор давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; DB — исполнение: серия D, полимерный корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии LR, кроме LR-1/4-DB-7-O-MINI?

В серии «Регулятор давления LR» — 97 позиций. У LR-1/4-DB-7-O-MINI: серия — DB. Другие варианты (серия: D) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LR-1/4-DB-7-O-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), датчики и кабели (4), манометры (10). Например: QS-G1/4-10, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LR-1/4-DB-7-O-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo D-REGULATORS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LR-1/4-DB-7-O-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LR-1/4-DB-7-O-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LR-1/4-DB-7-O-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537643; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LR-1/4-DB-7-O-MINI?

Производитель снял LR-1/4-DB-7-O-MINI с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
