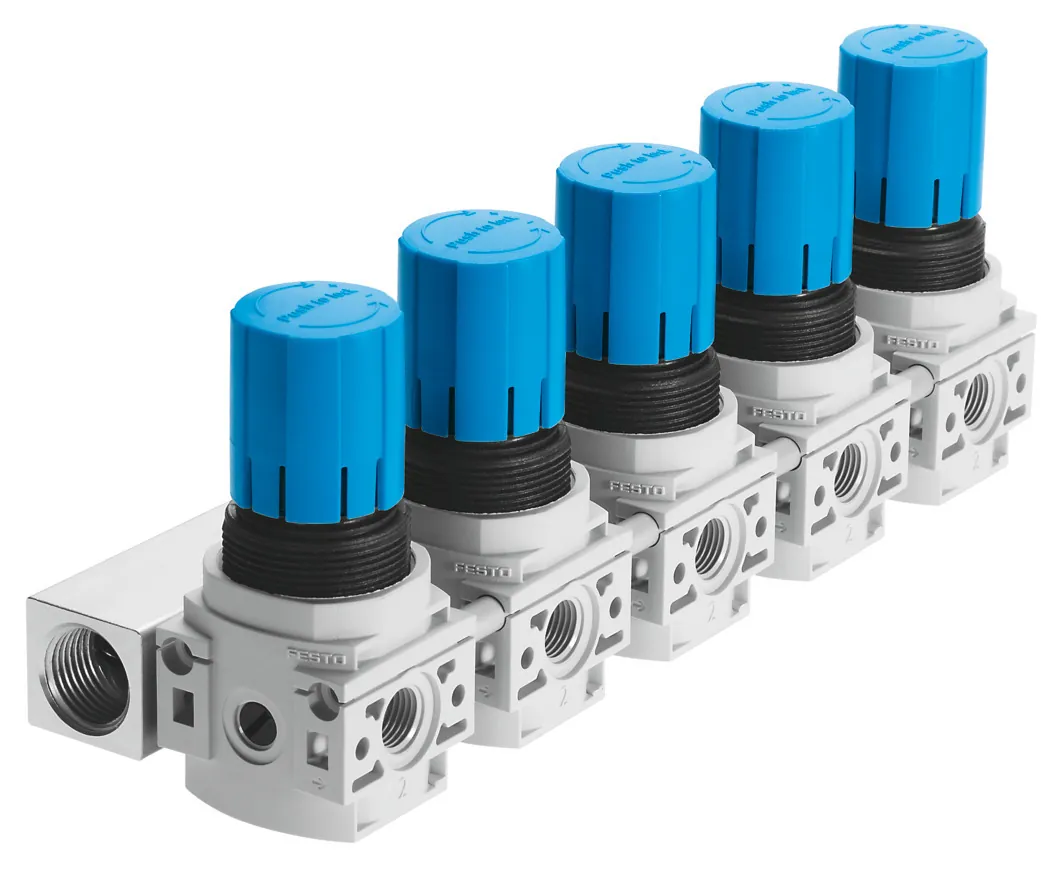

FestoКоллектор регуляторов давления

LRB-1/4-DB-7-O-K5-MINI

GTIN 4052568178345 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2024 года. Подберём замену

Коллектор регуляторов давления Festo LRB-1/4-DB-7-O-K5-MINI: комбинация 2, 3, 4 или 5 регуляторов давления с прямым управлением на P коллекторе, без манометров.

Размер
Mini
Присоединение 1
G1/2
Диапазон давления управления
0,5 … 7 бар
Присоединение 2
G1/4
Серия
DB
Масса
1,25 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает LRB-1/4-DB-7-O-K5-MINI

  1. LRBСерия

    Коллектор регуляторов давления

  2. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  3. DBИсполнение

    Серия D, полимерный корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. K5Регулятор давления

    Коллектор регуляторов на 5 места

  7. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные LRB-1/4-DB-7-O-K5-MINI

Основные

Размер
Mini
Серия
DB
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Любое
Тип конструкции
На P-коллекторе; поршневой регулятор прямого действия
Функция контроллера
Постоянная выходного давления; со вторичным сбросом; с обратным протоком
Диапазон регулировки давления в Мпа
0,05 … 0,7 МПа
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,5 бар
Стандартный номинальный расход
>= 1000 л/мин
Тип крепления
Установка передней панели; с принадлежностями
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
1250 г

Материалы

Материал резьбовой заглушки
Сталь; Гальванизирован
Материал распорного штифта
Алюминиевый сплав
Материал коллектора
Алюминиевый сплав
Материал уплотнительного кольца
PVC
Материал уплотнений
NBR
Материал корпуса
PA с армированием

Принадлежности

Что подходит к LRB-1/4-DB-7-O-K5-MINI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Датчики и кабели4

Манометры10

Документы

Документация

PDFТаблица данных LRB-1/4-DB-7-O-K5-MINIPDF · Festo · на русскомPDFКаталог Festo D-REGULATORSPDF · на английском · Festo, 2023LRBВсе исполнения серии40 позиций, подбор по параметрам

FAQ

Частые вопросы

LRB-1/4-DB-7-O-K5-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LRB-1/4-DB-7-O-K5-MINI?

Коллектор регуляторов давления Festo LRB-1/4-DB-7-O-K5-MINI, артикул 540043: размер — Mini; присоединение 1 — G1/2; диапазон давления управления — 0,5 … 7 бар; присоединение 2 — G1/4; серия — DB; масса — 1,25 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03При каком давлении и температуре работает LRB-1/4-DB-7-O-K5-MINI?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-].

04Из каких материалов изготовлен LRB-1/4-DB-7-O-K5-MINI?

Материал резьбовой заглушки — сталь, гальванизирован; материал распорного штифта — алюминиевый сплав; материал коллектора — алюминиевый сплав; материал уплотнительного кольца — PVC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LRB-1/4-DB-7-O-K5-MINI?

LRB — коллектор регуляторов давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; DB — исполнение: серия D, полимерный корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; K5 — регулятор давления: коллектор регуляторов на 5 места; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии LRB, кроме LRB-1/4-DB-7-O-K5-MINI?

В серии «Коллектор регуляторов давления LRB» — 40 позиций. У LRB-1/4-DB-7-O-K5-MINI: присоединение 1 — G1/2. Другие варианты (присоединение 1: G1/4, G3/8, монтажная плита) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LRB-1/4-DB-7-O-K5-MINI?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), датчики и кабели (4), манометры (10). Например: QS-G1/2-12, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LRB-1/4-DB-7-O-K5-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo D-REGULATORS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LRB-1/4-DB-7-O-K5-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LRB-1/4-DB-7-O-K5-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LRB-1/4-DB-7-O-K5-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540043; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LRB-1/4-DB-7-O-K5-MINI?

Производитель снял LRB-1/4-DB-7-O-K5-MINI с производства: по данным Festo позиция была доступна до 2024 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
