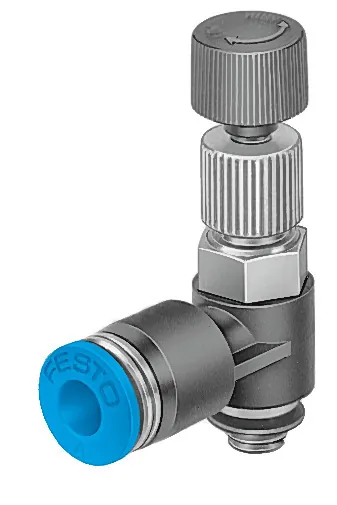

FestoКлапан регулирования перепада давлений

LRLL-1/4-QS-10

GTIN 4052568070816 Оригинал Festo

Клапан регулирования перепада давлений Festo LRLL-1/4-QS-10: без манометра, с наружной резьбой и фитингом QS.

Присоединение 1
G1/4
Присоединение 2
QS-10
Тип крепления
Резьбовой
Номинальный расход, открыто
269 л/мин
Диапазон давления управления
2 … 6 бар
Масса
42 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1/2
  • G1/4
  • G1/8
  • G3/8
  • M5

Присоединение 2

Характеристики

Технические данные LRLL-1/4-QS-10

Основные

Функция контроллера
Дифференциальное давление, постоянное; с обратным протоком
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
QS-10
Тип крепления
Резьбовой
Номинальный расход, открыто
269 л/мин
Диапазон давления управления
2 … 6 бар
Входное давление 1
0 … 9 бар
Фиксатор привода
Рифленый винт с гайкой
Положение при сборке
Любое
Тип конструкции
Поршневой регулятор прямого действия; с кольцевым питанием сжатым воздухом
Номинальный расход, закрыто
262 л/мин

Условия работы

Давление питания 1 Мпа
0 … 0,9 МПа
Температура окружающей среды
0 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
42 г

Материалы

Материал корпуса
PBT с армированием
Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал резьбового уплотнения
PTFE

Принадлежности

Что подходит к LRLL-1/4-QS-10

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных LRLL-1/4-QS-10PDF · Festo · на русскомPDFКаталог Festo LRL-LRLLPDF · на английском · Festo, 2026LRLLВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

LRLL-1/4-QS-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LRLL-1/4-QS-10?

Клапан регулирования перепада давлений Festo LRLL-1/4-QS-10, артикул 153506: присоединение 1 — G1/4; присоединение 2 — QS-10; тип крепления — резьбовой; номинальный расход, открыто — 269 л/мин; диапазон давления управления — 2 … 6 бар; масса — 42 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать LRLL-1/4-QS-10?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен LRLL-1/4-QS-10?

Материал корпуса — PBT с армированием; материал резьбовой заглушки — никелированная латунь; материал резьбового уплотнения — PTFE. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии LRLL, кроме LRLL-1/4-QS-10?

В серии «Клапан регулирования перепада давлений LRLL» — 12 позиций. У LRLL-1/4-QS-10: присоединение 1 — G1/4; присоединение 2 — QS-10. Другие варианты (присоединение 1: G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к LRLL-1/4-QS-10?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

06Есть ли на LRLL-1/4-QS-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LRL-LRLL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит LRLL-1/4-QS-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LRLL-1/4-QS-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08LRLL-1/4-QS-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153506; ввоз официальный, с грузовой таможенной декларацией.
