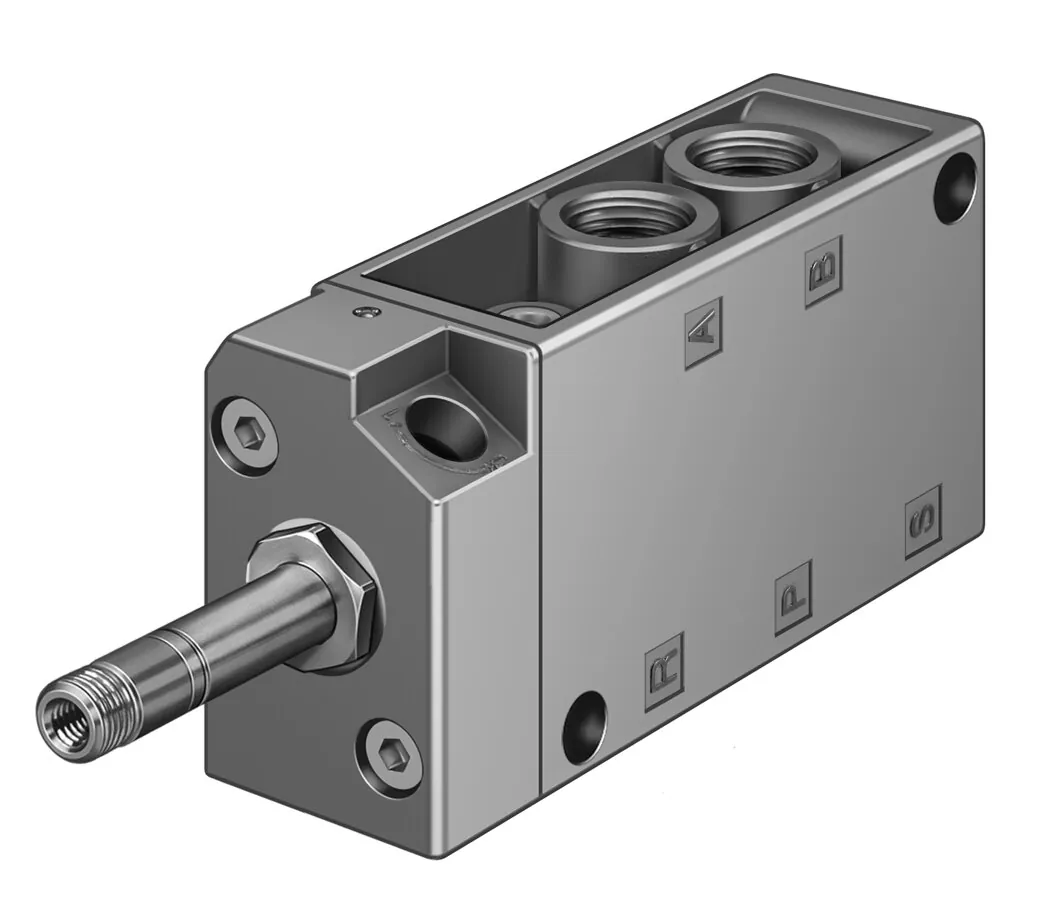

FestoРаспределитель с электроуправлением

MFH-5-1/4-EX

GTIN 4052568169572 Оригинал Festo

Распределитель с электроуправлением Festo MFH-5-1/4-EX: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
5/2 моностабильный
Ширина
30,5 мм
Присоединение 1
G1/4
Монтажный шаг
32 мм
Тип управления
Электрический
Масса
290 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

  • 2/2 Н.З., моностабильный
  • 3/2 Н.З., моностабильный
  • 5/2 моностабильный
  • 5/3 выхлоп в нейтральной позиции
  • 5/3 Н.З.
  • 5/3 под давлением в нейтральной позиции

Характеристики

Технические данные MFH-5-1/4-EX

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Ширина
30,5 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb
Взрывозащита типа "Пыль"
Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +40°C
Класс защиты
IP65
Условный проход
7 мм
Монтажный шаг
32 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Значение b
0,19
Значение С
4,49 л/(с·бар)
Время выключения
29 мс
Время включения
9 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Присоединение продувочного канала
M5
Выхлоп пилота, канал 84
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2,2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−5 … 40 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
290 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MFH-5-1/4-EX

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MFH-5-1/4-EXPDF · Festo · на русскомMFHВсе исполнения серии148 позиций, подбор по параметрам

FAQ

Частые вопросы

MFH-5-1/4-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MFH-5-1/4-EX?

Распределитель с электроуправлением Festo MFH-5-1/4-EX, артикул 535907: функция — 5/2 моностабильный; ширина — 30,5 мм; присоединение 1 — G1/4; монтажный шаг — 32 мм; тип управления — электрический; масса — 290 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MFH-5-1/4-EX?

По таблице данных Festo: рабочее давление — 2,2 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MFH-5-1/4-EX?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MFH, кроме MFH-5-1/4-EX?

В серии «Распределитель с электроуправлением MFH» — 148 позиций. У MFH-5-1/4-EX: функция — 5/2 моностабильный. Другие варианты (функция: 3/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MFH-5-1/4-EX?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на MFH-5-1/4-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MFH-5-1/4-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MFH-5-1/4-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MFH-5-1/4-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535907; ввоз официальный, с грузовой таможенной декларацией.
