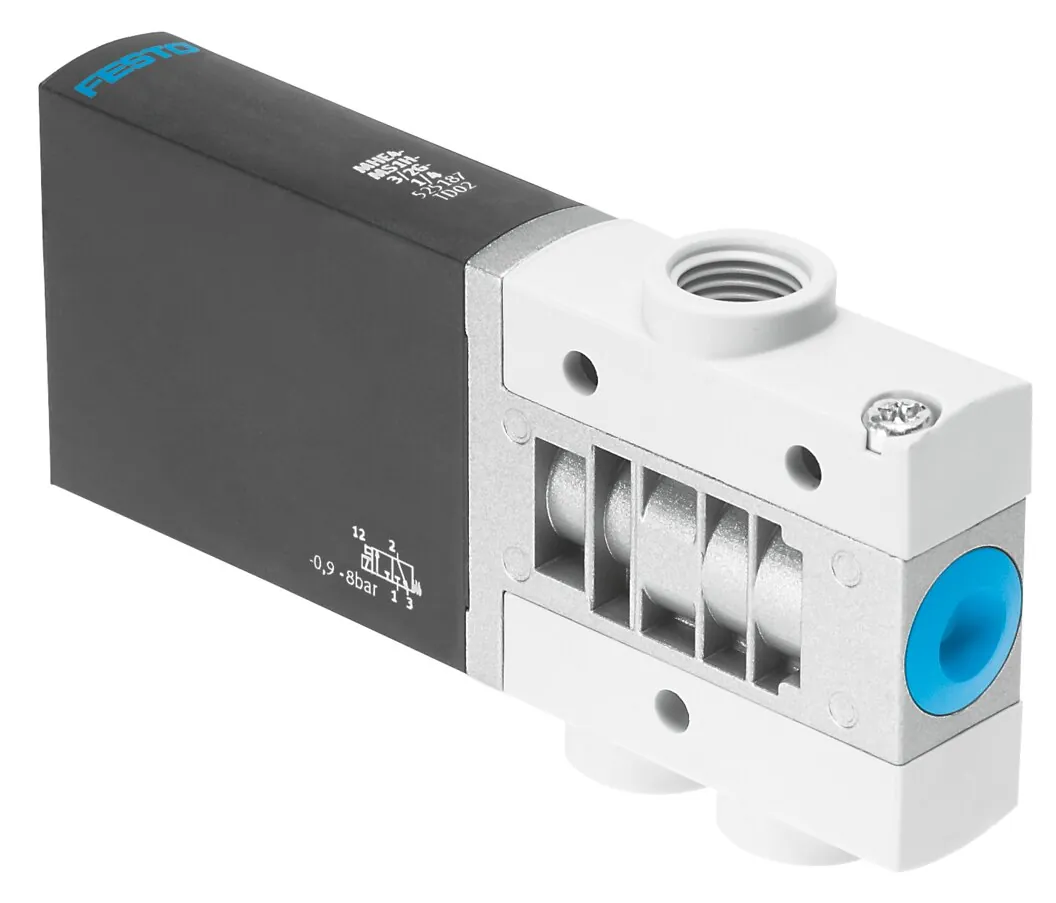

FestoРаспределитель с электроуправлением

MHE4-M1H-3/2O-1/4

GTIN 4052568161613 Оригинал Festo

Распределитель с электроуправлением Festo MHE4-M1H-3/2O-1/4: 3/2 Н.О., моностабильный; g1/4; 2-пин; Разъем; 120 Гц.

Функция
3/2 Н.О., моностабильный
Присоединение 2
G1/4
Электрическое подключение
2-пин; Разъем
Максимальная частота переключения
120 Гц
Тип управления
Электрический
Масса
270 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

Электрическое подключение

Максимальная частота переключения

Обозначение

Что означает MHE4-M1H-3/2O-1/4

  1. MHE4Серия

    Распределитель с электроуправлением

  2. M1HПривод и номинальное напряжение и ручное управление

    Электромагнит, дискретное управление; 24 В пост. тока; без фиксации

  3. 3/2OФункция распределителя и нормальное положение

    3/2-распределитель; нормально открытый

  4. 1/4Пневматическое присоединение

    Резьба G1/4

Характеристики

Технические данные MHE4-M1H-3/2O-1/4

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
18 мм
Стандартный номинальный расход
400 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP65
Авторизация
C UL us — Recognized (OL)
Условный проход
4 мм
Монтажный шаг
24 мм
Примечание по шагу монтажа
Minimum distance between the valves is 6 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Отрицательное перекрытие
Максимальная частота переключения
120 Гц
Время выключения
5 мс
Время включения
10,5 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 5.6 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
2-пин; Разъем
Тип крепления
Со сквозным отверстием
Пневматическое присоединение, 11
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 33
G1/4

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочее давление, реверсивное
−0,9 … 1 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
270 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к MHE4-M1H-3/2O-1/4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MHE4-M1H-3/2O-1/4PDF · Festo · на русскомPDFКаталог Festo MH2TO4PDF · на английском · Festo, 2026MHE4Все исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

MHE4-M1H-3/2O-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHE4-M1H-3/2O-1/4?

Распределитель с электроуправлением Festo MHE4-M1H-3/2O-1/4, артикул 525206: функция — 3/2 Н.О., моностабильный; присоединение 2 — G1/4; электрическое подключение — 2-пин, разъем; максимальная частота переключения — 120 Гц; тип управления — электрический; масса — 270 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHE4-M1H-3/2O-1/4?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHE4-M1H-3/2O-1/4?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHE4-M1H-3/2O-1/4?

MHE4 — распределитель с электроуправлением; M1H — привод и номинальное напряжение и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, без фиксации; 3/2O — функция распределителя и нормальное положение: 3/2-распределитель, нормально открытый; 1/4 — пневматическое присоединение: резьба G1/4.

06Какие исполнения есть в серии MHE4, кроме MHE4-M1H-3/2O-1/4?

В серии «Распределитель с электроуправлением MHE4» — 13 позиций. У MHE4-M1H-3/2O-1/4: функция — 3/2 Н.О., моностабильный; присоединение 2 — G1/4; электрическое подключение — 2-пин, разъем; максимальная частота переключения — 120 Гц. Другие варианты (функция: 3/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MHE4-M1H-3/2O-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на MHE4-M1H-3/2O-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MH2TO4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MHE4-M1H-3/2O-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHE4-M1H-3/2O-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MHE4-M1H-3/2O-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525206; ввоз официальный, с грузовой таможенной декларацией.
