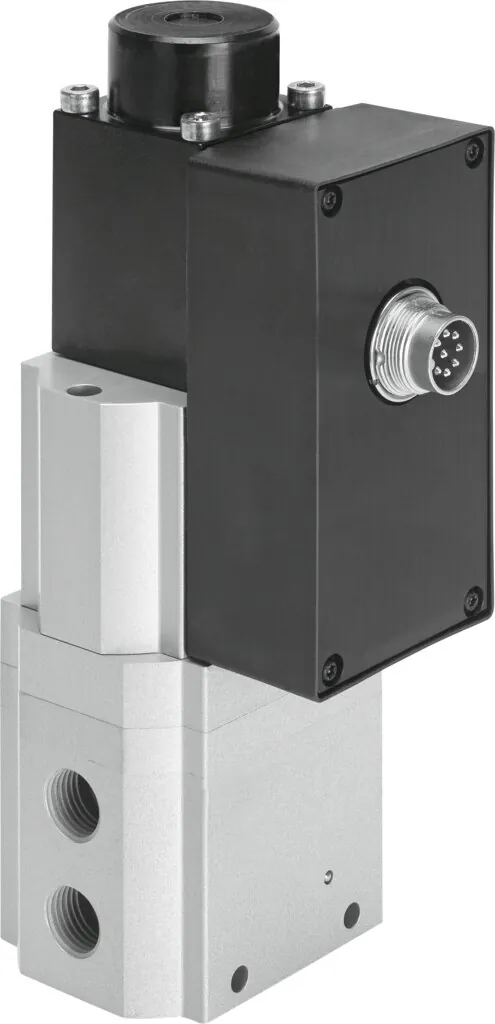

FestoПропорциональный регулятор давления

MPPES-3-1/4-10-420

GTIN 4052568148027 Оригинал Festo

Пропорциональный регулятор давления Festo MPPES-3-1/4-10-420: g1/4; 0 … 10 бар; пилотный поршневой регулятор; current type 4 — 20 мА.

Присоединение 1
G1/4
Диапазон давления управления
0 … 10 бар
Тип конструкции
Пилотный поршневой регулятор
Значения УСТАВКА/РЕАЛЬНО
Current type 4 — 20 мА
Номинальный диаметр, подача давления
7 мм
Масса
1,31 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Значения УСТАВКА/РЕАЛЬНО

Характеристики

Технические данные MPPES-3-1/4-10-420

Основные

Номинальный диаметр, подача давления
7 мм
Номинальный диаметр, выхлоп
7 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Пилотный поршневой регулятор
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
Безопасная позиция MPPES
Защищен от смены полярности
Для всех электрических соединений
Функция распределителя
3-ходовой пропорциональный регулятор давления, Н.З.
Диапазон регулировки давления в Мпа
0 … 1 МПа
Диапазон давления управления
0 … 10 бар
Входное давление 1
11 … 12 бар
Макс. гистерезис давления
0,05 бар
Время выключения
360 мс
Время включения
200 мс
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Остаточная пульсация
10 %
Значения УСТАВКА/РЕАЛЬНО
Current type 4 — 20 мА
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65
Электрическое подключение
8-пин; M16x0,75; Разъем; по DIN 45326; Круглого дизайна
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
<= 12 бар
Давление питания 1 Мпа
1,1 … 1,2 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
1310 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав
Материал мембраны
NBR

Принадлежности

Что подходит к MPPES-3-1/4-10-420

По разделу «Принадлежности» каталога Festo — для размера 3. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели3

Документы

Документация

PDFТаблица данных MPPES-3-1/4-10-420PDF · Festo · на русскомPDFКаталог Festo MPPESPDF · на английском · Festo, 2026MPPESВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

MPPES-3-1/4-10-420: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MPPES-3-1/4-10-420?

Пропорциональный регулятор давления Festo MPPES-3-1/4-10-420, артикул 187334: присоединение 1 — G1/4; диапазон давления управления — 0 … 10 бар; тип конструкции — пилотный поршневой регулятор; значения УСТАВКА/РЕАЛЬНО — Current type 4 — 20 мА; номинальный диаметр, подача давления — 7 мм; масса — 1,31 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает MPPES-3-1/4-10-420?

По таблице данных Festo: рабочее давление — <= 12 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен MPPES-3-1/4-10-420?

Материал корпуса — алюминиевый сплав; материал мембраны — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MPPES, кроме MPPES-3-1/4-10-420?

В серии «Пропорциональный регулятор давления MPPES» — 24 позиции. У MPPES-3-1/4-10-420: присоединение 1 — G1/4; диапазон давления управления — 0 … 10 бар; значения УСТАВКА/РЕАЛЬНО — Current type 4 (20 мА). Другие варианты (присоединение 1: G1/2) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MPPES-3-1/4-10-420?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (3). Например: QS-G1/4-10, KMPPE-B-2,5. Подобраны по каталогу Festo для этого размера.

07Есть ли на MPPES-3-1/4-10-420 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MPPES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MPPES-3-1/4-10-420 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MPPES-3-1/4-10-420 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MPPES-3-1/4-10-420 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 187334; ввоз официальный, с грузовой таможенной декларацией.
