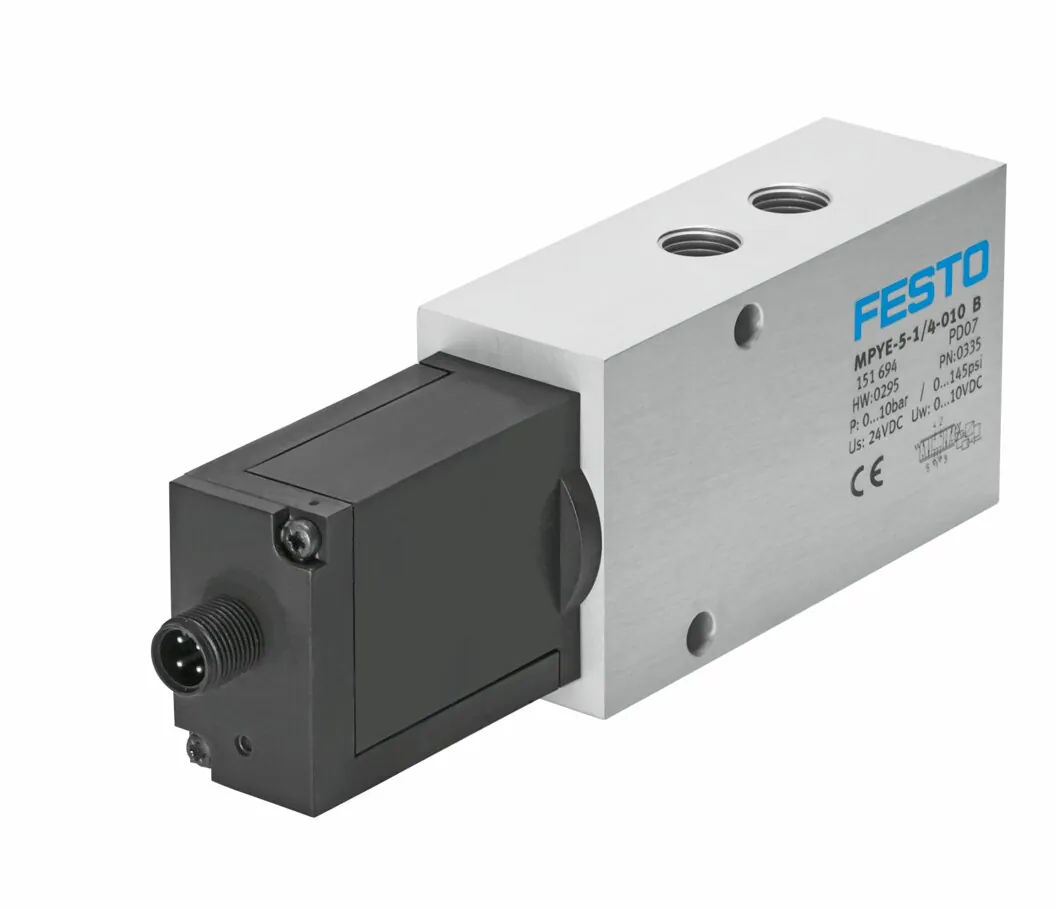

FestoПропорциональный клапан

MPYE-5-1/4-010-B

GTIN 4052568010751 Оригинал Festo

Пропорциональный клапан Festo MPYE-5-1/4-010-B: g1/4; 8 мм; напряжение 0 — 10 В; 0,23.

Присоединение 1
G1/4
Условный проход
8 мм
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Значение b
0,23
Тип управления
Электрический
Масса
510 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Значения УСТАВКА/РЕАЛЬНО

Обозначение

Что означает MPYE-5-1/4-010-B

  1. MPYEСерия

    Пропорциональный клапан

  2. 5Функция распределителя

    5/3-распределитель

  3. 1/4Пневматическое присоединение

    G1/4

  4. 010Вход задания

    0 … 10 В

  5. BПоколение

    Серия B

Характеристики

Технические данные MPYE-5-1/4-010-B

Основные

Условный проход
8 мм
Тип управления
Электрический
Тип уплотнения
Твердый
Положение при сборке
Любое
Тип конструкции
Золотниковый
Тип сброса
Магнитная пружина
Инструкции по безопасности
MPYE безопасное положение: Если кабель питания будет разорван, распределитель займет среднюю позицию
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Функция распределителя
5/3 Н.З.
Защищен от смены полярности
Для всех электрических соединений
Значение b
0,23
Значение С
6,25 л/(с·бар)
Стандартный номинальный расход
1400 л/мин
Предельная частота
80 Гц
Макс. гистерезис
0,4 %
Диапазон рабочего напряжения DC
17 … 30 В
Остаточная пульсация
5 %
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65
Электрическое подключение
4-пин; M12x1; Разъем; Круглого дизайна
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
5 … 40 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
510 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал крышки
ABS; покрытый
Материал уплотнений
NBR
Материал корпуса
Алюминий; Анодированный

Принадлежности

Что подходит к MPYE-5-1/4-010-B

По разделу «Принадлежности» каталога Festo — для размера 5. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели1

Документы

Документация

PDFТаблица данных MPYE-5-1/4-010-BPDF · Festo · на русскомPDFКаталог Festo MPYEPDF · на английском · Festo, 2026MPYEВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

MPYE-5-1/4-010-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MPYE-5-1/4-010-B?

Пропорциональный клапан Festo MPYE-5-1/4-010-B, артикул 151694: присоединение 1 — G1/4; условный проход — 8 мм; значения УСТАВКА/РЕАЛЬНО — напряжение 0 — 10 В; значение b — 0,23; тип управления — электрический; масса — 510 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MPYE-5-1/4-010-B?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — 0 … 50 °C; температура среды — 5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]; класс защиты — IP65.

03Из каких материалов изготовлен MPYE-5-1/4-010-B?

Материал крышки — ABS, покрытый; материал уплотнений — NBR; материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение MPYE-5-1/4-010-B?

MPYE — пропорциональный клапан; 5 — функция распределителя: 5/3-распределитель; 1/4 — пневматическое присоединение: G1/4; 010 — вход задания: 0 … 10 В; B — поколение: серия B.

05Какие исполнения есть в серии MPYE, кроме MPYE-5-1/4-010-B?

В серии «Пропорциональный клапан MPYE» — 10 позиций. У MPYE-5-1/4-010-B: значения УСТАВКА/РЕАЛЬНО — напряжение 0 (10 В). Другие варианты (значения УСТАВКА/РЕАЛЬНО: Current type 4 — 20 мА) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MPYE-5-1/4-010-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (1). Например: QS-G1/4-10, KMPYE-5. Подобраны по каталогу Festo для этого размера.

07Есть ли на MPYE-5-1/4-010-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MPYE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MPYE-5-1/4-010-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MPYE-5-1/4-010-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MPYE-5-1/4-010-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151694; ввоз официальный, с грузовой таможенной декларацией.
