FestoРаспределитель плавного пуска

MS4-EE-1/4-10V24-S-Z

GTIN 4052568180683 Оригинал Festo

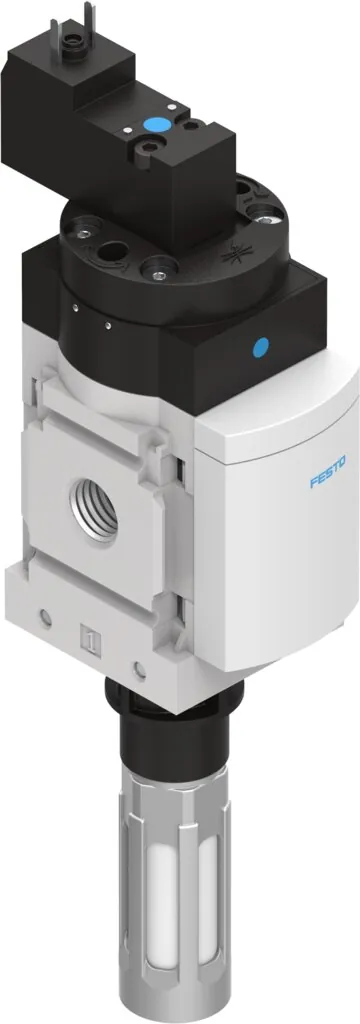

Распределитель плавного пуска Festo MS4-EE-1/4-10V24-S-Z: электрический, с глушителем, направление потока: справа налево.

Присоединение 1
G1/4
Значение b
0,44
Значение С
9,5 л/(с·бар)
Ручное дублирование
Толкающий
Тип конструкции
Золотниковый
Масса
289 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ручное дублирование

Другой вариант опций — собрать в конфигураторе MS4-EE

Обозначение

Что означает MS4-EE-1/4-10V24-S-Z

  1. MS4Серия и типоразмер

    Распределитель плавного пуска; шаг монтажа 40 мм

  2. EEФункция

    Отсечной клапан с электроуправлением

  3. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  4. 10V24Напряжение питания

    24 В пост. тока, 10 бар, разъём по EN 175301

  5. SГлушитель

    Глушитель

  6. ZНаправление потока

    Справа налево

Характеристики

Технические данные MS4-EE-1/4-10V24-S-Z

Основные

Тип конструкции
Золотниковый
Тип управления
Электрический
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Толкающий
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный
Значение С
9,5 л/(с·бар)
Значение b
0,44
Стандартный номинальный расход
2000 л/мин
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 1.8 Вт
Класс защиты
IP65
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Питание пилотного каскада
Внутренний
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803; Кубическая форма

Условия работы

Рабочее давление
4 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 50 °C
Температура окружающей среды
−10 … 50 °C

Масса

Вес продукта
289 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MS4-EE-1/4-10V24-S-Z

По разделу «Принадлежности» каталога Festo — для размера 4. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Манометры3
Прочее1
Датчики и кабели24

Документы

Документация

PDFТаблица данных MS4-EE-1/4-10V24-S-ZPDF · Festo · на русскомPDFКаталог Festo MS-START-UP-EXHAUST-VALVESPDF · на английском · Festo, 2026MS4-EEВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

MS4-EE-1/4-10V24-S-Z: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS4-EE-1/4-10V24-S-Z?

Распределитель плавного пуска Festo MS4-EE-1/4-10V24-S-Z, артикул 542599: присоединение 1 — G1/4; значение b — 0,44; значение С — 9,5 л/(с·бар); ручное дублирование — толкающий; тип конструкции — золотниковый; масса — 289 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает MS4-EE-1/4-10V24-S-Z?

По таблице данных Festo: рабочее давление — 4 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен MS4-EE-1/4-10V24-S-Z?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS4-EE-1/4-10V24-S-Z?

MS4 — серия и типоразмер: распределитель плавного пуска, шаг монтажа 40 мм; EE — функция: отсечной клапан с электроуправлением; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; 10V24 — напряжение питания: 24 В пост. тока, 10 бар, разъём по EN 175301; S — глушитель: глушитель; Z — направление потока: справа налево.

06Какие исполнения есть в серии MS4-EE, кроме MS4-EE-1/4-10V24-S-Z?

В серии «Распределитель плавного пуска MS4-EE» — 9 позиций. У MS4-EE-1/4-10V24-S-Z: ручное дублирование — толкающий. Другие варианты (ручное дублирование: защелкиваемый, толкающий) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS4-EE-1/4-10V24-S-Z?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), манометры (3), прочее (1), датчики и кабели (24). Например: QS-G1/4-10, MA-40-16-G1/4-EN, CPV18-HV, KMC-1-230AC-2,5. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS4-EE-1/4-10V24-S-Z документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-START-UP-EXHAUST-VALVES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS4-EE-1/4-10V24-S-Z и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS4-EE-1/4-10V24-S-Z в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS4-EE-1/4-10V24-S-Z — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542599; ввоз официальный, с грузовой таможенной декларацией.
