FestoМодуль разветвления

MS4-FRM-1/4

GTIN 4052568047399 Оригинал Festo

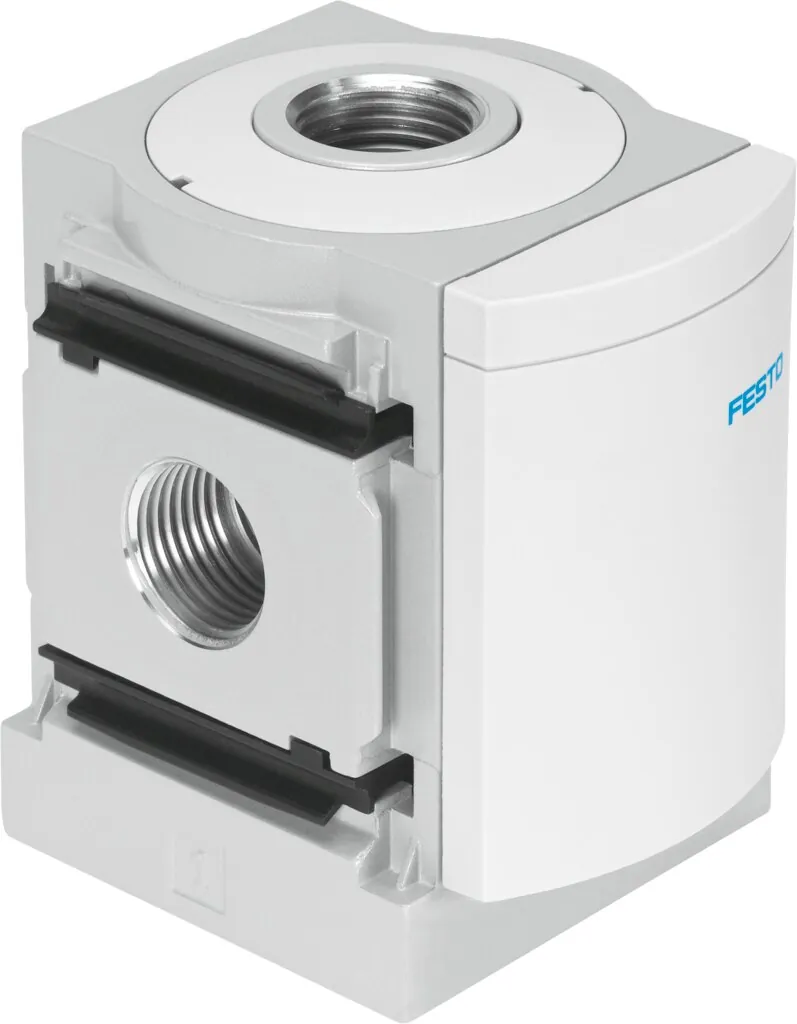

Модуль разветвления Festo MS4-FRM-1/4: направление потока: слева направо.

Присоединение 1
G1/4
Тип конструкции
Модуль ответвления
Положение при сборке
Любое
Стандартная номинальная пропускная способность в направлении главного потока 1->2
4600 л/мин
Стандартный номинальный расход, отвод вверх
1500 л/мин
Масса
165 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Тип конструкции

Обозначение

Что означает MS4-FRM-1/4

  1. MS4Серия

    Модуль разветвления

  2. FRMФункция

    Модуль разветвления

  3. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

Характеристики

Технические данные MS4-FRM-1/4

Основные

Положение при сборке
Любое
Тип конструкции
Модуль ответвления
Стандартная номинальная пропускная способность в направлении главного потока 1->2
4600 л/мин
Стандартный номинальный расход, отвод вверх
1500 л/мин
Стандартный номинальный расход, отвод вниз
1500 л/мин
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4

Условия работы

Рабочее давление
0 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
165 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MS4-FRM-1/4

По разделу «Принадлежности» каталога Festo — для размера 4. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Электрические модули1
Датчики и кабели11

Манометры4

Документы

Документация

PDFТаблица данных MS4-FRM-1/4PDF · Festo · на русскомPDFКаталог Festo MS4-FRMPDF · на английском · Festo, 2026MS4-FRMВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

MS4-FRM-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS4-FRM-1/4?

Модуль разветвления Festo MS4-FRM-1/4, артикул 529555: присоединение 1 — G1/4; тип конструкции — модуль ответвления; положение при сборке — любое; стандартная номинальная пропускная способность в направлении главного потока 1->2 — 4600 л/мин; стандартный номинальный расход, отвод вверх — 1500 л/мин; масса — 165 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MS4-FRM-1/4?

По таблице данных Festo: рабочее давление — 0 … 14 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

03Из каких материалов изготовлен MS4-FRM-1/4?

Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение MS4-FRM-1/4?

MS4 — модуль разветвления; FRM — функция: модуль разветвления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4.

05Какие исполнения есть в серии MS4-FRM, кроме MS4-FRM-1/4?

В серии «Модуль разветвления MS4-FRM» — 6 позиций. У MS4-FRM-1/4: присоединение 1 — G1/4; тип конструкции — модуль ответвления. Другие варианты (присоединение 1: G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MS4-FRM-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), электрические модули (1), датчики и кабели (11), манометры (4). Например: QS-G1/4-10, SASC-P4-A-M8-A, MSSD-C-4P, MA-40-16-G1/4-EN. Подобраны по каталогу Festo для этого размера.

07Есть ли на MS4-FRM-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS4-FRM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MS4-FRM-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS4-FRM-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MS4-FRM-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 529555; ввоз официальный, с грузовой таможенной декларацией.
