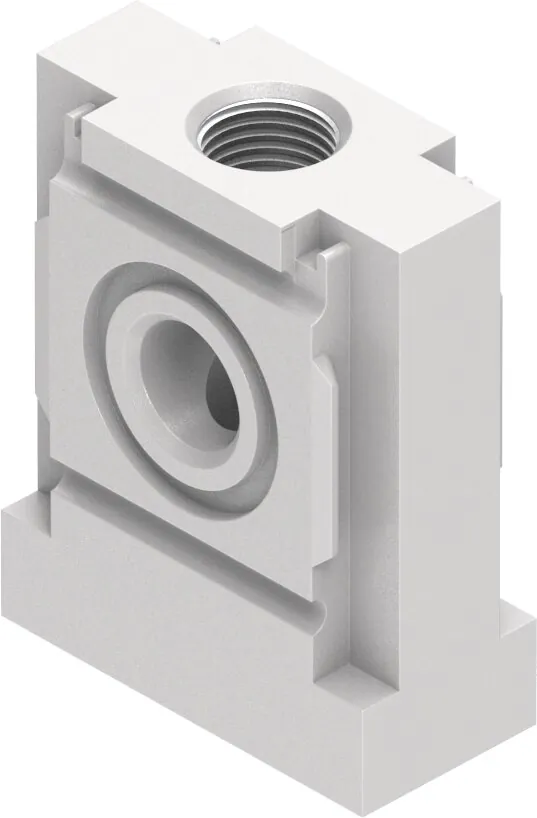

FestoКоллектор разводящий блочный
MS4-FRM-FRZ
GTIN 4052568051884 Оригинал Festo
Коллектор разводящий блочный Festo MS4-FRM-FRZ: подходит в качестве промежуточной детали между двумя регуляторами давления.
- Тип конструкции
- Модуль ответвления
- Положение при сборке
- Любое
- Стандартная номинальная пропускная способность в направлении главного потока 1->2
- 4050 л/мин
- Стандартный номинальный расход, отвод вверх
- 3250 л/мин
- Стандартный номинальный расход, отвод вниз
- 2900 л/мин
- Масса
- 60 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает MS4-FRM-FRZ
- MS4Серия и типоразмер
Коллектор разводящий блочный; шаг монтажа 40 мм
- FRMФункция
Модуль разветвления
- FRZШирина
Половина шага монтажа
Характеристики
Технические данные MS4-FRM-FRZ
Основные
- Положение при сборке
- Любое
- Тип конструкции
- Модуль ответвления
- Стандартная номинальная пропускная способность в направлении главного потока 1->2
- 4050 л/мин
- Стандартный номинальный расход, отвод вверх
- 3250 л/мин
- Стандартный номинальный расход, отвод вниз
- 2900 л/мин
- Авторизация
- C UL us — Recognized (OL)
- Пневматическое подключение, канал 3
- G1/4
- Пневматическое присоединение, канал 4
- G1/4
Условия работы
- Рабочее давление
- 0 … 14 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура хранения
- −10 … 60 °C
- Температура среды
- −10 … 60 °C
- Температура окружающей среды
- −10 … 60 °C
Масса
- Вес продукта
- 60 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- Алюминиевое литье под давление
Принадлежности
Что подходит к MS4-FRM-FRZ
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха22
- QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
- QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
- PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
- PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
- GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
- GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
- GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
- PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
- PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
- PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
- PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
- PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
- PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
- QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
- QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
- QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
- QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
- QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
- QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
- QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
- QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
- QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120
FAQ
Частые вопросы
MS4-FRM-FRZ: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MS4-FRM-FRZ?
Коллектор разводящий блочный Festo MS4-FRM-FRZ, артикул 549336: тип конструкции — модуль ответвления; положение при сборке — любое; стандартная номинальная пропускная способность в направлении главного потока 1->2 — 4050 л/мин; стандартный номинальный расход, отвод вверх — 3250 л/мин; стандартный номинальный расход, отвод вниз — 2900 л/мин; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Для чего нужен коллектор?
Он распределяет сжатый воздух от одного подвода к нескольким потребителям.
03При каком давлении и температуре работает MS4-FRM-FRZ?
По таблице данных Festo: рабочее давление — 0 … 14 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.
04Из каких материалов изготовлен MS4-FRM-FRZ?
Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение MS4-FRM-FRZ?
MS4 — серия и типоразмер: коллектор разводящий блочный, шаг монтажа 40 мм; FRM — функция: модуль разветвления; FRZ — ширина: половина шага монтажа.
06Какие исполнения есть в серии MS4-FRM, кроме MS4-FRM-FRZ?
В серии «Модуль разветвления MS4-FRM» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к MS4-FRM-FRZ?
В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.
08Есть ли на MS4-FRM-FRZ документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo MS4-FRM-FRZ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит MS4-FRM-FRZ и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MS4-FRM-FRZ в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10MS4-FRM-FRZ — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 549336; ввоз официальный, с грузовой таможенной декларацией.
