FestoФильтр-регулятор давления

MS4-LFR-1/4-D6-ERV-AS

GTIN 4052568163501 Оригинал Festo

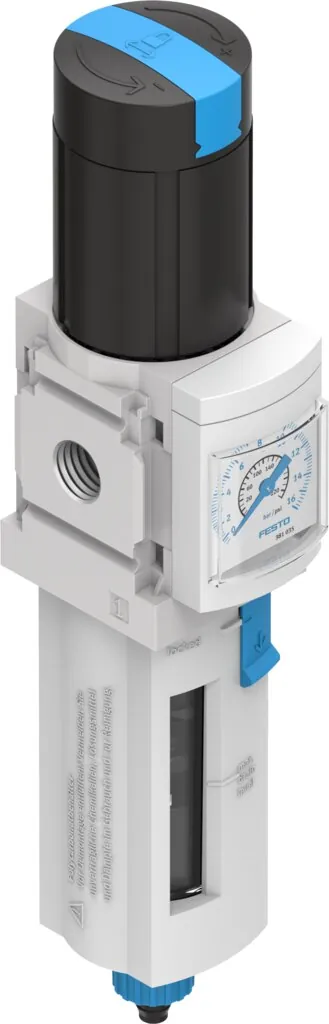

Фильтр-регулятор давления Festo MS4-LFR-1/4-D6-ERV-AS: макс. выходное давление 7 бар, фильтр 40 мкм, манометр, фиксатор рукоятки, пластиковый стакан и защитный кожух, автоматический отвод конденсата, направление потока: слева направо.

Присоединение 1
G1/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,3 … 7 бар
Отвод конденсата
Полностью автоматический
Размер
4
Масса
275 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Степень фильтрации

Диапазон давления управления

Отвод конденсата

Другой вариант опций — собрать в конфигураторе MS4-LFR

Обозначение

Что означает MS4-LFR-1/4-D6-ERV-AS

  1. MS4Серия и типоразмер

    Фильтр-регулятор давления; шаг монтажа 40 мм

  2. LFRФункция

    Фильтр-регулятор

  3. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  4. D6Диапазон регулирования давления

    0,3 … 7 бар

  5. ERVКонструкция фильтра и стакан и отвод конденсата

    40 мкм; пластиковый стакан с пластиковым кожухом; автоматический, нормально открытый

  6. ASБлокировка

    Блокируется с помощью принадлежностей

Характеристики

Технические данные MS4-LFR-1/4-D6-ERV-AS

Основные

Размер
4
Серия
MS
Фиксатор привода
Поворотная рукоятка с фиксацией; с принадлежностями, блокируемый
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Фильтр-регулятор с манометром
Макс. объем конденсата
19 мл
Функция контроллера
Постоянная выходного давления; со вторичным сбросом; с обратным протоком
Кожух стакана
Пластиковый кожух
Манометр
С манометром
Диапазон давления управления
0,3 … 7 бар
Макс. гистерезис давления
0,25 бар
Стандартный номинальный расход
1700 л/мин
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Тип крепления
Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
275 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление
Материал панели управления
PA; POM
Материал уплотнений
NBR
Материал фильтра
PE
Материал корпуса
Алюминиевое литье под давление
Материал мембраны
NBR
Материал стакана
PC
Материал разделительной плиты
POM

Принадлежности

Что подходит к MS4-LFR-1/4-D6-ERV-AS

По разделу «Принадлежности» каталога Festo — для размера 4. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Манометры3

Документы

Документация

PDFТаблица данных MS4-LFR-1/4-D6-ERV-ASPDF · Festo · на русскомPDFКаталог Festo MS-LFRPDF · на английском · Festo, 2026MS4-LFRВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

MS4-LFR-1/4-D6-ERV-AS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS4-LFR-1/4-D6-ERV-AS?

Фильтр-регулятор давления Festo MS4-LFR-1/4-D6-ERV-AS, артикул 529150: присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,3 … 7 бар; отвод конденсата — полностью автоматический; размер — 4; масса — 275 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает MS4-LFR-1/4-D6-ERV-AS?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:-], инертные газы.

04Из каких материалов изготовлен MS4-LFR-1/4-D6-ERV-AS?

Материал соединительной плиты — алюминиевое литье под давление; материал панели управления — PA, POM; материал уплотнений — NBR; материал фильтра — PE. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS4-LFR-1/4-D6-ERV-AS?

MS4 — серия и типоразмер: фильтр-регулятор давления, шаг монтажа 40 мм; LFR — функция: фильтр-регулятор; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D6 — диапазон регулирования давления: 0,3 … 7 бар; ERV — конструкция фильтра и стакан и отвод конденсата: 40 мкм, пластиковый стакан с пластиковым кожухом, автоматический, нормально открытый; AS — блокировка: блокируется с помощью принадлежностей.

06Какие исполнения есть в серии MS4-LFR, кроме MS4-LFR-1/4-D6-ERV-AS?

В серии «Фильтр-регулятор давления MS4-LFR» — 26 позиций. У MS4-LFR-1/4-D6-ERV-AS: присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,3 … 7 бар; отвод конденсата — полностью автоматический. Другие варианты (присоединение 1: G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS4-LFR-1/4-D6-ERV-AS?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), манометры (3). Например: QS-G1/4-10, MA-40-16-G1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS4-LFR-1/4-D6-ERV-AS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-LFR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS4-LFR-1/4-D6-ERV-AS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS4-LFR-1/4-D6-ERV-AS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS4-LFR-1/4-D6-ERV-AS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 529150; ввоз официальный, с грузовой таможенной декларацией.
