FestoРегулятор давления

MS4-LR-1/4-D7-AS-Z

GTIN 4052568085087 Оригинал Festo

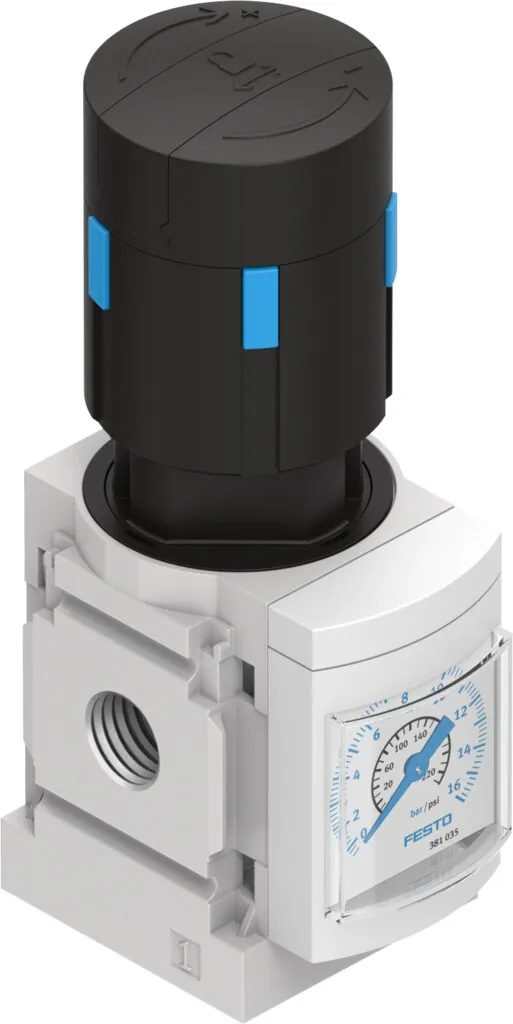

Регулятор давления Festo MS4-LR-1/4-D7-AS-Z: макс. выходное давление 12 бар, манометр, фиксатор рукоятки, направление потока справа налево.

Присоединение 1
G1/4
Диапазон давления управления
0,5 … 12 бар
Манометр
С манометром
Размер
4
Серия
MS
Масса
225 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Другой вариант опций — собрать в конфигураторе MS4-LR

Обозначение

Что означает MS4-LR-1/4-D7-AS-Z

  1. MS4Серия и типоразмер

    Регулятор давления; шаг монтажа 40 мм

  2. LRФункция

    Регулятор давления

  3. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  4. D7Диапазон давления и управление

    0,5 … 12 бар, ручная настройка

  5. ASБлокировка

    Блокируется с помощью принадлежностей

  6. ZНаправление потока

    Справа налево

Характеристики

Технические данные MS4-LR-1/4-D7-AS-Z

Основные

Размер
4
Серия
MS
Фиксатор привода
Поворотная рукоятка с фиксацией; с принадлежностями, блокируемый
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор прямого действия
Функция контроллера
Постоянная выходного давления; со вторичным сбросом; с обратным протоком
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,25 бар
Стандартный номинальный расход
1700 л/мин
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Тип крепления
Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
0,8 … 14 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
225 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление
Материал панели управления
PA; POM
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление
Материал мембраны
NBR

Принадлежности

Что подходит к MS4-LR-1/4-D7-AS-Z

По разделу «Принадлежности» каталога Festo — для размера 4. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Манометры4

Документы

Документация

PDFТаблица данных MS4-LR-1/4-D7-AS-ZPDF · Festo · на русскомPDFКаталог Festo MS-REGULATORSPDF · на английском · Festo, 2026MS4-LRВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

MS4-LR-1/4-D7-AS-Z: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS4-LR-1/4-D7-AS-Z?

Регулятор давления Festo MS4-LR-1/4-D7-AS-Z, артикул 529420: присоединение 1 — G1/4; диапазон давления управления — 0,5 … 12 бар; манометр — с манометром; размер — 4; серия — MS; масса — 225 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает регулятор давления?

Поддерживает заданное давление на выходе независимо от колебаний давления в сети и расхода воздуха.

03При каком давлении и температуре работает MS4-LR-1/4-D7-AS-Z?

По таблице данных Festo: рабочее давление — 0,8 … 14 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен MS4-LR-1/4-D7-AS-Z?

Материал соединительной плиты — алюминиевое литье под давление; материал панели управления — PA, POM; материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS4-LR-1/4-D7-AS-Z?

MS4 — серия и типоразмер: регулятор давления, шаг монтажа 40 мм; LR — функция: регулятор давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D7 — диапазон давления и управление: 0,5 … 12 бар, ручная настройка; AS — блокировка: блокируется с помощью принадлежностей; Z — направление потока: справа налево.

06Какие исполнения есть в серии MS4-LR, кроме MS4-LR-1/4-D7-AS-Z?

В серии «Регулятор давления MS4-LR» — 14 позиций. У MS4-LR-1/4-D7-AS-Z: присоединение 1 — G1/4; диапазон давления управления — 0,5 … 12 бар. Другие варианты (присоединение 1: G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS4-LR-1/4-D7-AS-Z?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), манометры (4). Например: QS-G1/4-10, MA-40-16-G1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS4-LR-1/4-D7-AS-Z документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-REGULATORS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS4-LR-1/4-D7-AS-Z и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS4-LR-1/4-D7-AS-Z в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS4-LR-1/4-D7-AS-Z — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 529420; ввоз официальный, с грузовой таможенной декларацией.
