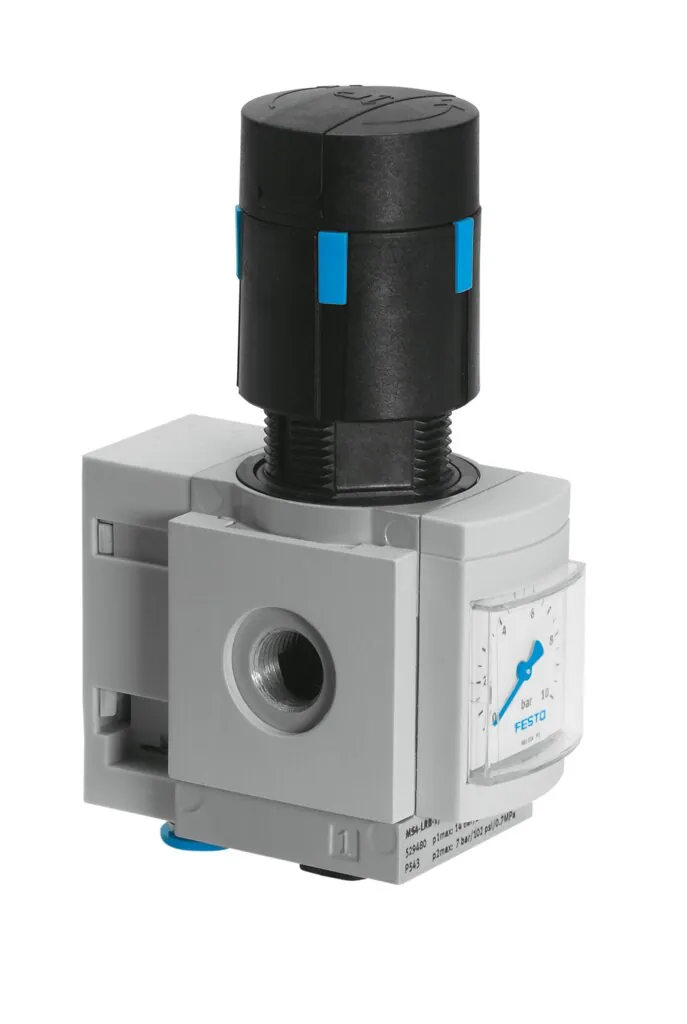

FestoРегулятор давления

MS4-LRB-1/4-D5-AS-BD

GTIN 4052568085230 Оригинал Festo

Регулятор давления Festo MS4-LRB-1/4-D5-AS-BD: для блочного монтажа, угловой выходной блок с QS фитингом, максимальное выходное давление 4 бара, с манометром, подключение Р2 сзади.

Диапазон давления управления: 0,3 … 4 бар
Присоединение 2: QS-8
Манометр: С манометром
Размер: 4
Серия: MS
Масса: 222 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон давления управления

Присоединение 2

G1/4
QS-8

Другой вариант опций — собрать в конфигураторе MS4-LRB

Обозначение

Что означает MS4-LRB-1/4-D5-AS-BD

MS4Серия и типоразмер
Регулятор давления; шаг монтажа 40 мм
LRBФункция
Регулятор давления для блочного монтажа
1/4Пневматическое присоединение
Внутренняя резьба G1/4
D5Диапазон регулирования давления
0,3 … 4 бар
ASБлокировка
Блокируется с помощью принадлежностей
BDВыход давления
Угловой выходной блок QS-8

Характеристики

Технические данные MS4-LRB-1/4-D5-AS-BD

Основные

Размер: 4
Серия: MS
Фиксатор привода: Поворотная рукоятка с фиксацией; с принадлежностями, блокируемый
Положение при сборке: Любое
Тип конструкции: Мембранный регулятор прямого действия; с кольцевым питанием сжатым воздухом
Функция контроллера: Постоянная выходного давления; со вторичным сбросом; с обратным протоком
Манометр: С манометром
Диапазон давления управления: 0,3 … 4 бар
Макс. гистерезис давления: 0,25 бар
Стандартный номинальный расход: 650 л/мин
Безопасны для пищевых продуктов: См. Дополнительную информацию о материале
Тип крепления: Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1: G1/4
Пневматическое подключение, канал 2: QS-8

Условия работы

Рабочее давление: 0,8 … 14 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура хранения: −10 … 60 °C
Температура среды: −10 … 60 °C
Температура окружающей среды: −10 … 60 °C

Масса

Вес продукта: 222 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты: Алюминиевое литье под давление
Материал панели управления: PA; POM
Материал уплотнений: NBR
Материал корпуса: Алюминиевое литье под давление
Материал мембраны: NBR

Принадлежности

Что подходит к MS4-LRB-1/4-D5-AS-BD

По разделу «Принадлежности» каталога Festo — для размера 4. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097

Манометры4

MA-40-16-G1/4-ENМанометр Арт. 183901
MA-40-16-R1/4-ENМанометр Арт. 187080
MA-50-16-R1/4-E-RGМанометр Арт. 525729
MAP-40-4-1/8-ENПрецизионный манометр Арт. 162842

Документы

Документация

PDFТаблица данных MS4-LRB-1/4-D5-AS-BDPDF · Festo · на русском PDFКаталог Festo MS-REGULATORSPDF · на английском · Festo, 2026 MS4-LRBВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

MS4-LRB-1/4-D5-AS-BD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у MS4-LRB-1/4-D5-AS-BD?

Регулятор давления Festo MS4-LRB-1/4-D5-AS-BD, артикул 529474: диапазон давления управления — 0,3 … 4 бар; присоединение 2 — QS-8; манометр — с манометром; размер — 4; серия — MS; масса — 222 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает регулятор давления?

Поддерживает заданное давление на выходе независимо от колебаний давления в сети и расхода воздуха.

03При каком давлении и температуре работает MS4-LRB-1/4-D5-AS-BD?

По таблице данных Festo: рабочее давление — 0,8 … 14 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен MS4-LRB-1/4-D5-AS-BD?

Материал соединительной плиты — алюминиевое литье под давление; материал панели управления — PA, POM; материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS4-LRB-1/4-D5-AS-BD?

MS4 — серия и типоразмер: регулятор давления, шаг монтажа 40 мм; LRB — функция: регулятор давления для блочного монтажа; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D5 — диапазон регулирования давления: 0,3 … 4 бар; AS — блокировка: блокируется с помощью принадлежностей; BD — выход давления: угловой выходной блок QS-8.

06Какие исполнения есть в серии MS4-LRB, кроме MS4-LRB-1/4-D5-AS-BD?

В серии «Регулятор давления MS4-LRB» — 11 позиций. У MS4-LRB-1/4-D5-AS-BD: диапазон давления управления — 0,3 … 4 бар; присоединение 2 — QS-8. Другие варианты (диапазон давления управления: 0,3 … 7 бар; 0,5 … 12 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS4-LRB-1/4-D5-AS-BD?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), манометры (4). Например: QS-G1/4-10, MA-40-16-G1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS4-LRB-1/4-D5-AS-BD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-REGULATORS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS4-LRB-1/4-D5-AS-BD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS4-LRB-1/4-D5-AS-BD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS4-LRB-1/4-D5-AS-BD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 529474; ввоз официальный, с грузовой таможенной декларацией.
