FestoЭлектрический регулятор давления

MS6-LRE-1/4-D6-PU

GTIN 4052568168711 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Электрический регулятор давления Festo MS6-LRE-1/4-D6-PU: регуляторы непрямого действия, рабочее давление до 7 бар.

Присоединение 1
G1/4
Диапазон давления управления
0,3 … 7 бар
Размер
6
Серия
MS
Положение при сборке
Любое; Предпочтительно вертикально
Масса
1,28 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MS6-LRE-1/4-D6-PU

  1. MS6Серия и типоразмер

    Электрический регулятор давления; шаг монтажа 62 мм

  2. LREФункция

    Электрический регулятор давления

  3. 1/4Пневматическое присоединение

    Внутренняя резьба G1/4

  4. D6Диапазон регулирования давления

    0,3 … 7 бар

  5. PUВыход значения давления

    Разъём M8, 3 контакта, выход напряжения

Характеристики

Технические данные MS6-LRE-1/4-D6-PU

Основные

Размер
6
Серия
MS
Положение при сборке
Любое; Предпочтительно вертикально
Тип конструкции
Регулятор давления с электрической настройкой
Защита от короткого замыкания
Для всех электрических соединений
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом
Манометр
С манометром
Диапазон давления управления
0,3 … 7 бар
Макс. гистерезис давления
0,25 бар
Стандартный номинальный расход
3000 л/мин
Аналоговый выход
0 — 10 В
Длительность управления при 25°C
Maкс. 90 с
Тип входов
По IEC 61131-2; Нет электрической изоляции
Номинальное рабочее напряжение DC
24 В
Потребление тока при номинальном рабочем напряжении
Maкс. 1 А
Потребление тока
Max 3.5 А at 24 В пост. тока
Отношение длительность управления/интервал
1:3
Допустимые колебания напряжения
+/- 10 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Класс защиты
IP65
Аналоговые выходы, абсолютная точность при 25° C
± 3%
Интерфейс кабеля
Вход: штекер M12x1, 5-пол.; Выход: штекер M8x1, 3-пол.
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4

Условия работы

Рабочее давление
0,8 … 20 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 50 °C
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
1280 г

Материалы

Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление
Материал мембраны
NBR

Принадлежности

Что подходит к MS6-LRE-1/4-D6-PU

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Датчики и кабели8

Манометры8

Документы

Документация

PDFТаблица данных MS6-LRE-1/4-D6-PUPDF · Festo · на русскомPDFКаталог Festo MS-REGULATORSPDF · на английском · Festo, 2022MS6-LREВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

MS6-LRE-1/4-D6-PU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS6-LRE-1/4-D6-PU?

Электрический регулятор давления Festo MS6-LRE-1/4-D6-PU, артикул 535362: присоединение 1 — G1/4; диапазон давления управления — 0,3 … 7 бар; размер — 6; серия — MS; положение при сборке — любое, предпочтительно вертикально; масса — 1,28 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MS6-LRE-1/4-D6-PU?

По таблице данных Festo: рабочее давление — 0,8 … 20 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

03Из каких материалов изготовлен MS6-LRE-1/4-D6-PU?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление; материал мембраны — NBR. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение MS6-LRE-1/4-D6-PU?

MS6 — серия и типоразмер: электрический регулятор давления, шаг монтажа 62 мм; LRE — функция: электрический регулятор давления; 1/4 — пневматическое присоединение: внутренняя резьба G1/4; D6 — диапазон регулирования давления: 0,3 … 7 бар; PU — выход значения давления: разъём M8, 3 контакта, выход напряжения.

05Какие исполнения есть в серии MS6-LRE, кроме MS6-LRE-1/4-D6-PU?

В серии «Электрический регулятор давления MS6-LRE» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MS6-LRE-1/4-D6-PU?

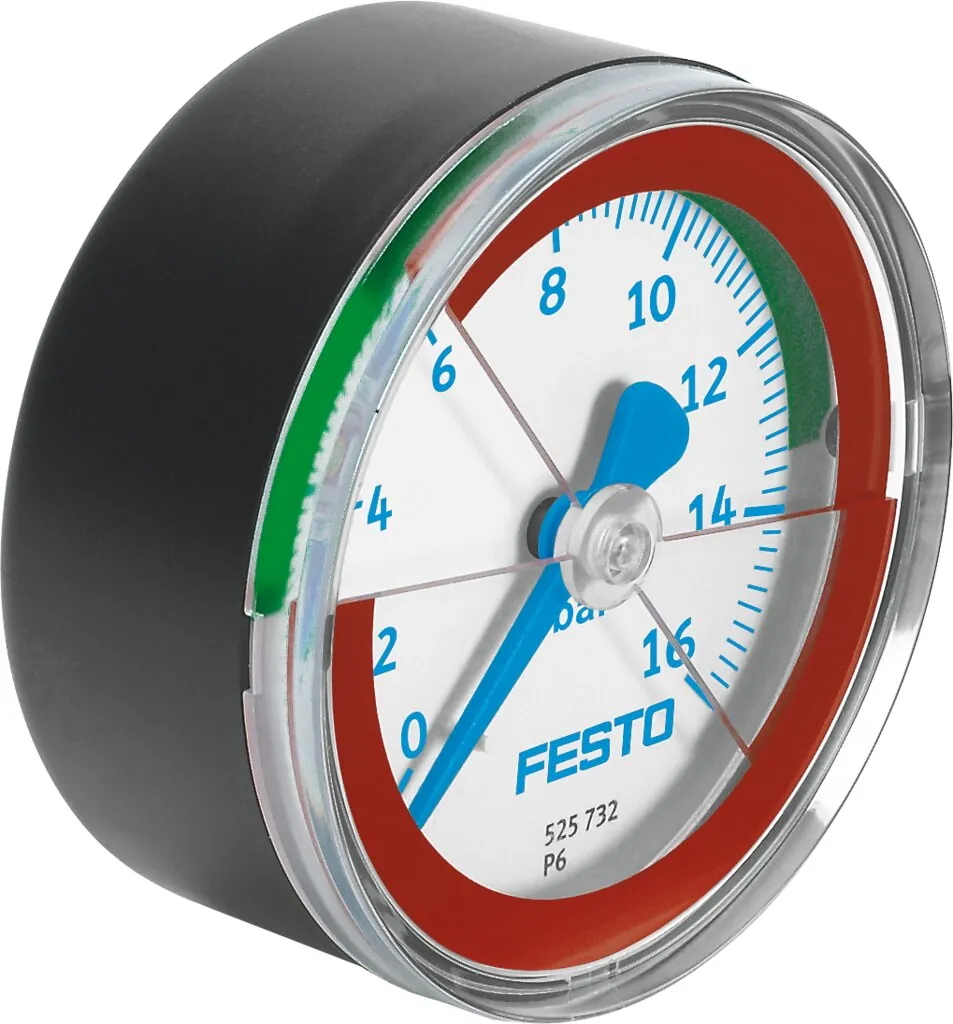

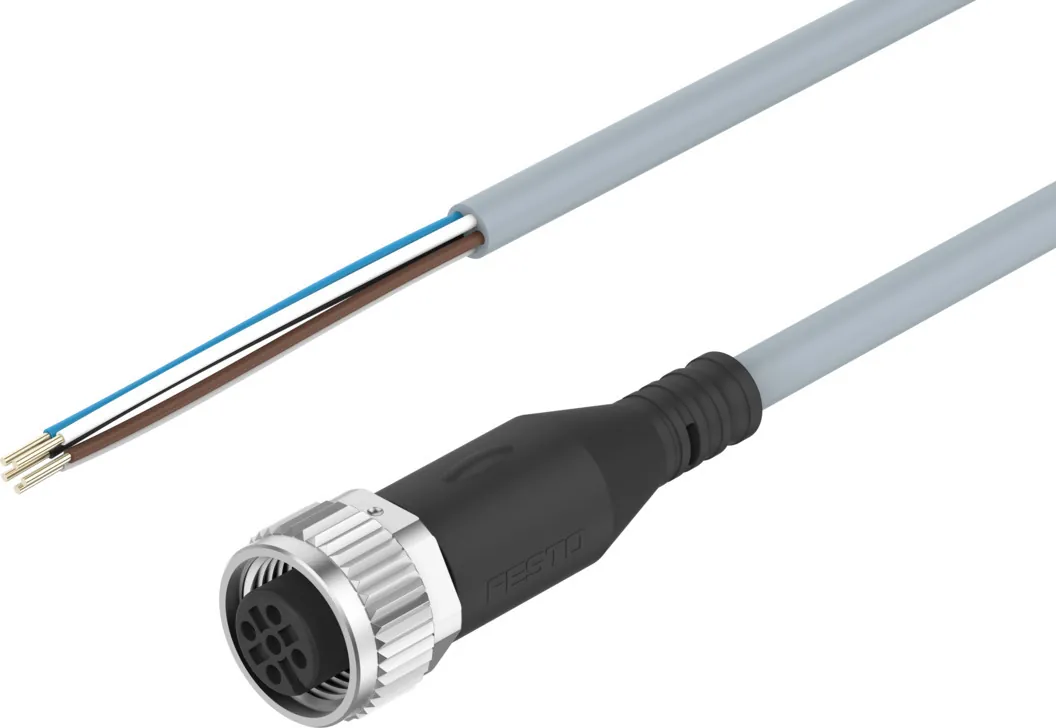

В блоке «Принадлежности» на этой странице: подключение воздуха (22), датчики и кабели (8), манометры (8). Например: QS-G1/4-10, NEBU-M12G5-K-2.5-LE5, MA-40-16-G1/4-EN. Подобраны по каталогу Festo для этого размера.

07Есть ли на MS6-LRE-1/4-D6-PU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-REGULATORS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MS6-LRE-1/4-D6-PU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS6-LRE-1/4-D6-PU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MS6-LRE-1/4-D6-PU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535362; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить MS6-LRE-1/4-D6-PU?

Производитель снял MS6-LRE-1/4-D6-PU с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
