FestoКлапан плавного пуска/быстрого выхлопа

MS6-SV-1/2-E-10V24-SO-AG

GTIN 4052568190125 Оригинал Festo

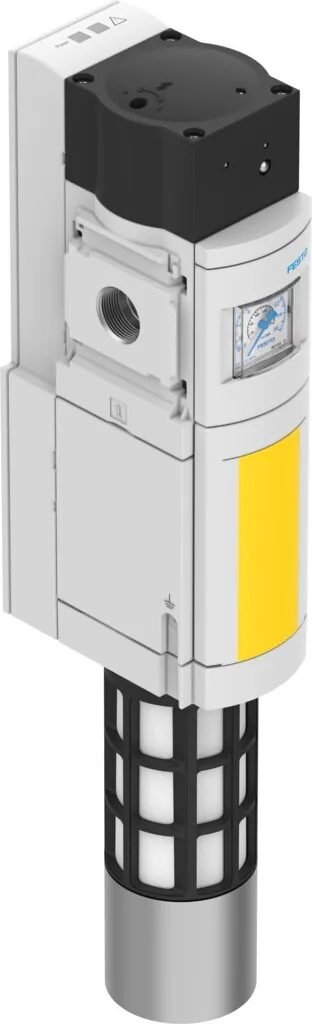

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-E-10V24-SO-AG: с манометром, с глушителем.

Манометр
С манометром
Тип конструкции
Седло поршня
Значение b
0,21
Значение С
19,3 л/(с·бар)
Серия
MS
Масса
2,20 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Манометр

Другой вариант опций — собрать в конфигураторе MS6-SV

Обозначение

Что означает MS6-SV-1/2-E-10V24-SO-AG

  1. MS6Серия и типоразмер

    Клапан плавного пуска/быстрого выхлопа; шаг монтажа 62 мм

  2. SVФункция

    Клапан плавного пуска и быстрого сброса

  3. 1/2Пневматическое присоединение

    Внутренняя резьба G1/2

  4. EУровень безопасности

    Категория 4, 2 канала с самоконтролем, по ISO 13849-1

  5. 10V24Напряжение питания

    24 В пост. тока, 10 бар, разъём по EN 175301

  6. SOГлушитель

    Открытый глушитель

  7. AGВместо манометра

    Манометр MS

Характеристики

Технические данные MS6-SV-1/2-E-10V24-SO-AG

Основные

Серия
MS
Размер
6
Монтажный шаг
62 мм
Функция безопасности
Выхлоп; Предотвращение внезапного запуска (подача давления)
Уровень полноты безопасности (SIL)
С выхлопом / SIL 3; Предотвращение внезапного запуска (подача давления)/SIL3
Уровень представления (PL)
Vent/up по Категории 4, PL e; Предотвращение внезапного запуска (подача давления)/до категории 4, Performance Level e
Примечания по динамизации усилия
Частота переключения мин. 1/месяц
Тип конструкции
Седло поршня
Защита от перекрытия
Нет
Тип управления
Электрический
Питание пилотного каскада
Внутренний
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Принцип позиционного обозначения
Принцип магнитного поршня
Соответствует стандарту
DIN EN ISO 13849-1
Ручное дублирование
Нет
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный; Функция повышения давления
Манометр
С манометром
Значение С
19,3 л/(с·бар)
Значение b
0,21
Стандартный номинальный расход
4300 л/мин
Стандартный расход
Exhaust 0.6->0 МПа (6->0 бар, 87->0 psi); 9000 л/мин
Макс. частота переключения
0,5 Гц
Время выключения
40 мс
Время включения
130 мс
Рабочий цикл
100 %
Отображение статуса сигнала
LED; Плавающий контакт
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %
Уровень звукового давления
75 дБ(А)
Класс защиты
IP65; с розеткой
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по машиностроению
Сертификационный департамент
IFA 1001180
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1
Электрическое подключение
9-пин; Sub-D

Условия работы

Рабочее давление
3,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 50 °C
Температура окружающей среды
−10 … 50 °C
Температура хранения
−10 … 50 °C

Масса

Вес продукта
2200 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал уплотнений
NBR
Материал штока
Легированная сталь, нержавеющая

Принадлежности

Что подходит к MS6-SV-1/2-E-10V24-SO-AG

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели23
Подключение воздуха17
Манометры3
Электрические модули3

Документы

Документация

PDFТаблица данных MS6-SV-1/2-E-10V24-SO-AGPDF · Festo · на русскомPDFКаталог Festo MS-SVPDF · на английском · Festo, 2026MS6-SVВсе исполнения серии8 позиций, подбор по параметрам

FAQ

Частые вопросы

MS6-SV-1/2-E-10V24-SO-AG: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS6-SV-1/2-E-10V24-SO-AG?

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-E-10V24-SO-AG, артикул 548717: манометр — с манометром; тип конструкции — седло поршня; значение b — 0,21; значение С — 19,3 л/(с·бар); серия — MS; масса — 2,20 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MS6-SV-1/2-E-10V24-SO-AG?

По таблице данных Festo: рабочее давление — 3,5 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой.

03Из каких материалов изготовлен MS6-SV-1/2-E-10V24-SO-AG?

Материал корпуса — алюминиевое литье под давление; материал уплотнений — NBR; материал штока — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение MS6-SV-1/2-E-10V24-SO-AG?

MS6 — серия и типоразмер: клапан плавного пуска/быстрого выхлопа, шаг монтажа 62 мм; SV — функция: клапан плавного пуска и быстрого сброса; 1/2 — пневматическое присоединение: внутренняя резьба G1/2; E — уровень безопасности: категория 4, 2 канала с самоконтролем, по ISO 13849-1; 10V24 — напряжение питания: 24 В пост. тока, 10 бар, разъём по EN 175301; SO — глушитель: открытый глушитель; AG — вместо манометра: манометр MS.

05Какие исполнения есть в серии MS6-SV, кроме MS6-SV-1/2-E-10V24-SO-AG?

В серии «Клапан плавного пуска/быстрого выхлопа MS6-SV» — 8 позиций. У MS6-SV-1/2-E-10V24-SO-AG: манометр — с манометром. Другие варианты (манометр: с датчиком давления) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MS6-SV-1/2-E-10V24-SO-AG?

В блоке «Принадлежности» на этой странице: датчики и кабели (23), подключение воздуха (17), манометры (3), электрические модули (3). Например: SMT-8M-A-PS-24V-E-0,3-M12, QS-G1/2-12, MA-40-16-G1/4-EN, NECA-S1G9-P9-MP1. Подобраны по каталогу Festo для этого размера.

07Есть ли на MS6-SV-1/2-E-10V24-SO-AG документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-SV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MS6-SV-1/2-E-10V24-SO-AG и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS6-SV-1/2-E-10V24-SO-AG в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MS6-SV-1/2-E-10V24-SO-AG — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 548717; ввоз официальный, с грузовой таможенной декларацией.
