FestoФильтр тонкой очистки

MS9-LFM-G-BUV

GTIN 4052568211233 Оригинал Festo

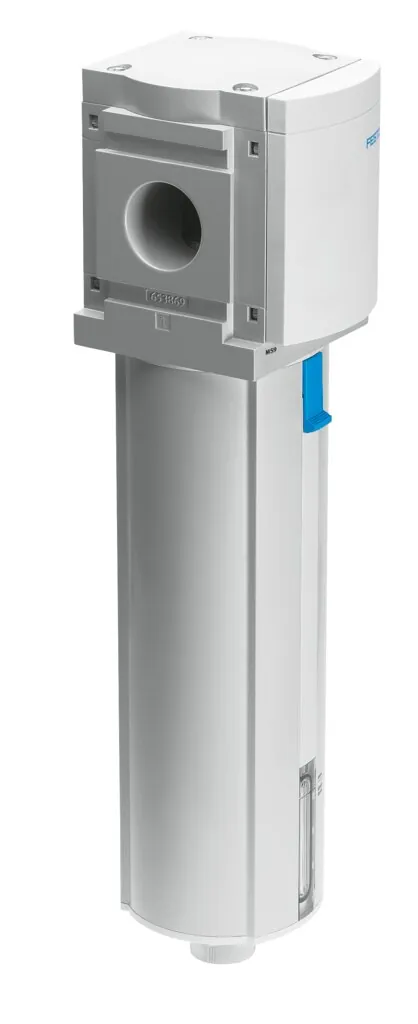

Фильтр тонкой очистки Festo MS9-LFM-G-BUV: фильтр 1 мкм, металлический защитный кожух,автоматический отвод конденсата, направление потока слева направо.

Присоединение 1
Модуль коллектора
Степень фильтрации
1 мкм
Остаточное содержание масла
0,5 mg/m3
Серия
MS
Размер
9
Масса
2,00 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • G1
  • G3/4
  • Модуль коллектора

Отвод конденсата

Другой вариант опций — собрать в конфигураторе MS9-LFM

Обозначение

Что означает MS9-LFM-G-BUV

  1. MS9Серия и типоразмер

    Фильтр тонкой очистки; шаг монтажа 90 мм

  2. LFMФункция

    Фильтры тонкой и сверхтонкой очистки

  3. GПневматическое присоединение

    Модуль без присоединительной резьбы, без плиты

  4. BUVКонструкция фильтра и стакан и отвод конденсата

    1 мкм; алюминий; автоматический, нормально открытый

Характеристики

Технические данные MS9-LFM-G-BUV

Основные

Серия
MS
Размер
9
Тип конструкции
Волоконный фильтр
Степень фильтрации
1 мкм
Отвод конденсата
Полностью автоматический; Ручное кратковременное
Чистота воздуха на выходе
Сжатый воздух по ISO 8573-1:2010 [5:7:3]
Макс. стандартный расход воздуха для классов очистки
7000 л/мин
Мин. стандартный расход воздуха для классов очистки
350 л/мин
Эффективность фильтра
99,99 %
Макс. объем конденсата
225 мл
Остаточное содержание масла
0,5 mg/m3
Взрывобезопасная температура окружающей среды
−10°C <= Ta <= +60°C
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Вертикально +/- 5°
Пневматическое подключение, канал 1
Модуль коллектора
Пневматическое подключение, канал 2
Модуль коллектора

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C
Температура хранения
−10 … 60 °C

Масса

Вес продукта
2000 г

Материалы

Материал корпуса
Алюминиевое литье под давление
Материал крышки
PA
Материал фильтра
Борно-силикатное волокно
Материал стакана
Алюминиевый сплав
Материал экрана
PA
Материал уплотнений
NBR

Принадлежности

Что подходит к MS9-LFM-G-BUV

По разделу «Принадлежности» каталога Festo — для размера 9.

Сменные части3

Документы

Документация

PDFТаблица данных MS9-LFM-G-BUVPDF · Festo · на русскомPDFКаталог Festo MS-FILTERSPDF · на английском · Festo, 2026MS9-LFMВсе исполнения серии45 позиций, подбор по параметрам

FAQ

Частые вопросы

MS9-LFM-G-BUV: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS9-LFM-G-BUV?

Фильтр тонкой очистки Festo MS9-LFM-G-BUV, артикул 564041: присоединение 1 — модуль коллектора; степень фильтрации — 1 мкм; остаточное содержание масла — 0,5 mg/m3; серия — MS; размер — 9; масса — 2,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр сжатого воздуха?

Очищает сжатый воздух от твёрдых частиц и конденсата. Фильтры тонкой и сверхтонкой очистки ставят после основного фильтра, когда нужен более чистый воздух. Степень фильтрации указана в характеристиках.

03При каком давлении и температуре работает MS9-LFM-G-BUV?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4].

04Из каких материалов изготовлен MS9-LFM-G-BUV?

Материал корпуса — алюминиевое литье под давление; материал крышки — PA; материал фильтра — борно-силикатное волокно; материал стакана — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS9-LFM-G-BUV?

MS9 — серия и типоразмер: фильтр тонкой очистки, шаг монтажа 90 мм; LFM — функция: фильтры тонкой и сверхтонкой очистки; G — пневматическое присоединение: модуль без присоединительной резьбы, без плиты; BUV — конструкция фильтра и стакан и отвод конденсата: 1 мкм, алюминий, автоматический, нормально открытый.

06Какие исполнения есть в серии MS9-LFM, кроме MS9-LFM-G-BUV?

В серии «Фильтр тонкой очистки MS9-LFM» — 45 позиций. У MS9-LFM-G-BUV: присоединение 1 — модуль коллектора. Другие варианты (присоединение 1: G1, G3/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS9-LFM-G-BUV?

В блоке «Принадлежности» на этой странице: сменные части (3). Например: MS4/D-MINI-LFM-A. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS9-LFM-G-BUV документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-FILTERS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS9-LFM-G-BUV и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS9-LFM-G-BUV в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS9-LFM-G-BUV — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 564041; ввоз официальный, с грузовой таможенной декларацией.
