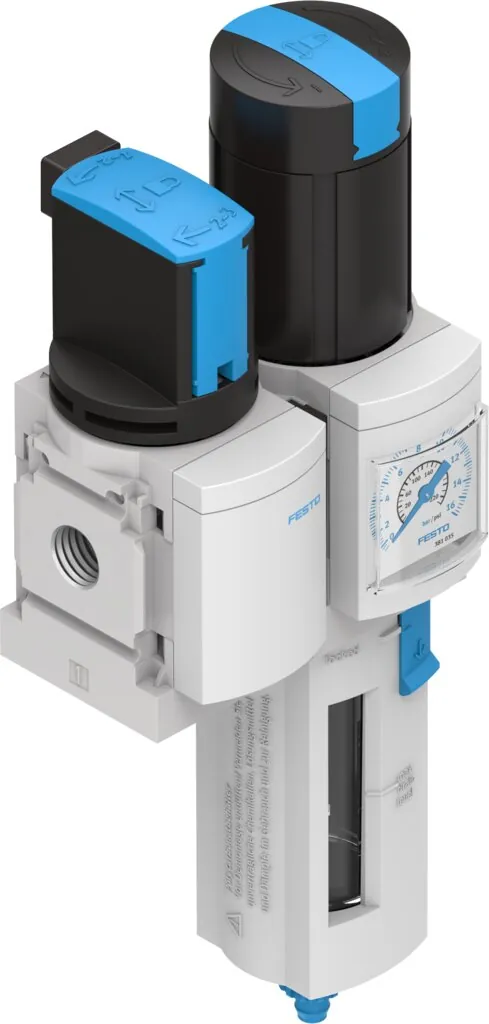

FestoБлок подготовки воздуха, комбинация

MSB4-1/4:C3J2-WP

Оригинал Festo

Блок подготовки воздуха, комбинация Festo MSB4-1/4:C3J2-WP: состоит из клапана вкл./выкл с ручным управлением, фильтра- регулятора и кронштейна для настенного монтажа. Макс. выходное давление 12 бар, фильтр 40 мкм, с манометром, блокировкой рукоятки регулятора, пластиковым стаканом и защитным кожухом, автоматический отвод конденсата, направление потока слева направо.

Присоединение 1
G1/4
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 12 бар
Отвод конденсата
Полностью автоматический
Размер
4
Масса
1,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Степень фильтрации

Диапазон давления управления

  • 0,3 … 7 бар
  • 0,5 … 7 бар
  • 0,5 … 10 бар
  • 0,5 … 12 бар
  • 1 … 12 бар
  • 4 … 7 бар
  • 4 … 10 бар
  • 4 … 12 бар

Отвод конденсата

Характеристики

Технические данные MSB4-1/4:C3J2-WP

Основные

Размер
4
Серия
MS
Фиксатор привода
Поворотная рукоятка с фиксацией; с принадлежностями, блокируемый
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Отсечной клапан; Фильтр-регулятор с манометром
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом; с обратным протоком
Кожух стакана
Пластиковый кожух
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Стандартный номинальный расход
1000 л/мин
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Тип крепления
С принадлежностями
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1300 г

Материалы

Материал корпуса
Алюминиевое литье под давление
Материал стакана
PC

Принадлежности

Что подходит к MSB4-1/4:C3J2-WP

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MSB4-1/4:C3J2-WPPDF · Festo · на русскомPDFКаталог Festo MS-CONFIG-COMBINATIONPDF · на английском · Festo, 2026MSB4Все исполнения серии22 позиции, подбор по параметрам

FAQ

Частые вопросы

MSB4-1/4:C3J2-WP: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MSB4-1/4:C3J2-WP?

Блок подготовки воздуха, комбинация Festo MSB4-1/4:C3J2-WP, артикул 542298: присоединение 1 — G1/4; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; отвод конденсата — полностью автоматический; размер — 4; масса — 1,30 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает MSB4-1/4:C3J2-WP?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен MSB4-1/4:C3J2-WP?

Материал корпуса — алюминиевое литье под давление; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MSB4, кроме MSB4-1/4:C3J2-WP?

В серии «Блок подготовки воздуха, комбинация MSB4» — 22 позиции. У MSB4-1/4:C3J2-WP: степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 12 бар; отвод конденсата — полностью автоматический. Другие варианты (степень фильтрации: 5 мкм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MSB4-1/4:C3J2-WP?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на MSB4-1/4:C3J2-WP документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-CONFIG-COMBINATION. Скачивание без регистрации.

08Сколько стоит MSB4-1/4:C3J2-WP и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MSB4-1/4:C3J2-WP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MSB4-1/4:C3J2-WP — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542298; ввоз официальный, с грузовой таможенной декларацией.
