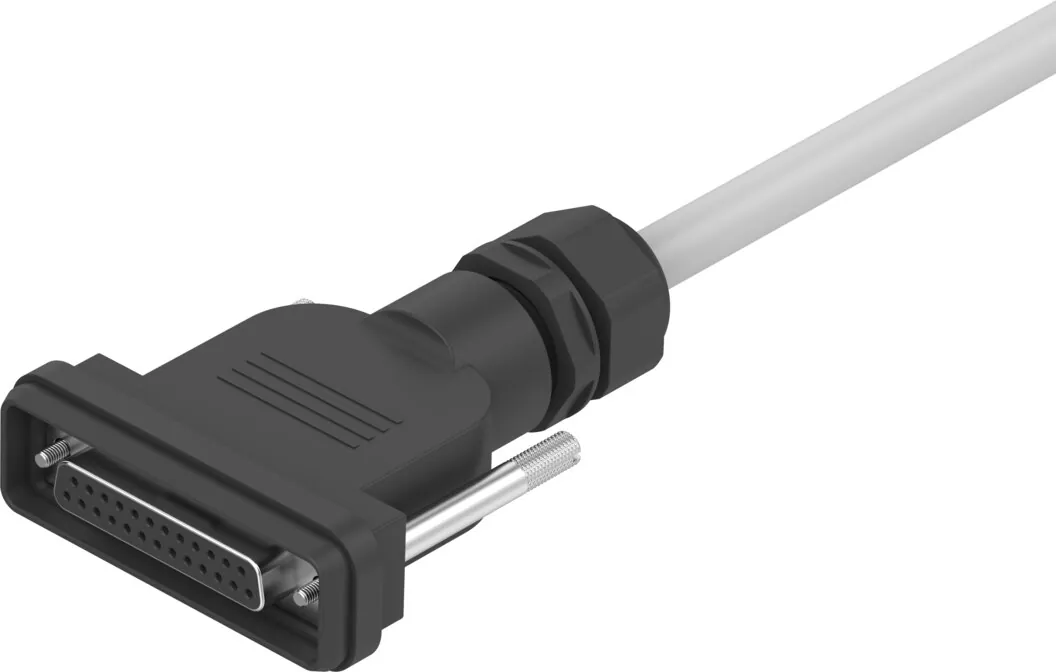

FestoСоединительный кабель

NEBV-S1G25-K-5-N-LE25-S6

GTIN 4052568104023 Оригинал Festo

Соединительный кабель Festo NEBV-S1G25-K-5-N-LE25-S6: стандарт; 25x0,34; 10,2 мм; 0 … 30 В.

Атрибуты кабеля
Стандарт
Структура кабеля
25x0,34
Диаметр кабеля
10,2 мм
Диапазон рабочего напряжения DC
0 … 30 В
Основан на стандарте
DIN 47100
Масса
930 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подходит к: VTUG всех размеров

Обозначение

Что означает NEBV-S1G25-K-5-N-LE25-S6

  1. NEBVСерия

    Соединительный кабель

  2. S1G25Разъём слева, сторона устройства и вывод кабеля слева и число контактов слева

    Розетка Sub-D; прямая; 25

  3. KСвойства кабеля

    Стандартное

  4. 5Длина кабеля, м

    5

  5. NОбозначение кабеля

    Без держателя маркировки

  6. LE25Разъём справа, сторона контроллера и число контактов справа

    Свободный конец; 25

  7. S6Степень защиты электрической части

    IP40

Характеристики

Технические данные NEBV-S1G25-K-5-N-LE25-S6

Основные

Основан на стандарте
DIN 47100
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
Sub-D
Электрическое подключение 1, количество контактов/проводов
25
Электрическое подключение 1, занятые контакты/провода
25
Электрическое подключение 1, тип монтажа
2 винта 4-40 UNC
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
25
Электрическое подключение 2, занятые контакты/провода
25
Диапазон рабочего напряжения DC
0 … 30 В
Допустимая токовая нагрузка при 40°C
2,6 А
Импульсная мощность
2,4 кВ
Защищен от смены полярности
Да
Длина кабеля
5 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 42 мм
Радиус изгиба, гибкий монтаж кабеля
>= 126 мм
Диаметр кабеля
10,2 мм
Допустимое отклонение диаметра кабеля
± 0,25 мм
Структура кабеля
25x0,34
Номинальное сечение провода
0,34 mm2
Концы проводов
Отрезать прямо
Класс защиты
IP40
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
2
Цвет оплетки кабеля
Серый
Цвет корпуса
Черный

Условия работы

Температура окружающей среды
−35 … 80 °C; −5 … 80 °C
Температура хранения
−25 … 75 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии

Масса

Вес продукта
930 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
Усиленный поликарбонат
Материал винтов
Никелированная латунь
Материал электрического контакта
Бронза; Позолочен
Материал изоляции
PVC

Документы

Документация

PDFТаблица данных NEBV-S1G25-K-5-N-LE25-S6PDF · Festo · на русскомPDFКаталог Festo NEBV-S1PDF · на английском · Festo, 2026NEBVВсе исполнения серии86 позиций, подбор по параметрам

FAQ

Частые вопросы

NEBV-S1G25-K-5-N-LE25-S6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у NEBV-S1G25-K-5-N-LE25-S6?

Соединительный кабель Festo NEBV-S1G25-K-5-N-LE25-S6, артикул 575418: атрибуты кабеля — стандарт; структура кабеля — 25x0,34; диаметр кабеля — 10,2 мм; диапазон рабочего напряжения DC — 0 … 30 В; основан на стандарте — DIN 47100; масса — 930 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать NEBV-S1G25-K-5-N-LE25-S6?

По таблице данных Festo: температура окружающей среды — −35 … 80 °C, −5 … 80 °C; класс защиты — IP40.

04Из каких материалов изготовлен NEBV-S1G25-K-5-N-LE25-S6?

Материал оплетки кабеля — PVC; материал корпуса — усиленный поликарбонат; материал винтов — никелированная латунь; материал электрического контакта — бронза, позолочен. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение NEBV-S1G25-K-5-N-LE25-S6?

NEBV — соединительный кабель; S1G25 — разъём слева, сторона устройства и вывод кабеля слева и число контактов слева: розетка Sub-D, прямая, 25; K — свойства кабеля: стандартное; 5 — длина кабеля, м: 5; N — обозначение кабеля: без держателя маркировки; LE25 — разъём справа, сторона контроллера и число контактов справа: свободный конец, 25; S6 — степень защиты электрической части: IP40.

06Какие исполнения есть в серии NEBV, кроме NEBV-S1G25-K-5-N-LE25-S6?

В серии «Соединительный кабель NEBV» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07К каким изделиям подходит NEBV-S1G25-K-5-N-LE25-S6?

По каталогам Festo: VTUG всех размеров.

08Есть ли на NEBV-S1G25-K-5-N-LE25-S6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo NEBV-S1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит NEBV-S1G25-K-5-N-LE25-S6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте NEBV-S1G25-K-5-N-LE25-S6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10NEBV-S1G25-K-5-N-LE25-S6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 575418; ввоз официальный, с грузовой таможенной декларацией.
