FestoПневмоостров

VTUG

Оригинал Festo

Пневмоостров Festo VTUG: примерное представление Общая таблица данных - Индивидуальные значения завичят от вашей конфигурации.

Электрическая система вх./вых.
Нет
Класс защиты
IP40; IP65; IP67; IP69K; NEMA 4X
Пилотное давление
1,5 … 8 бар
Знак KC
KC-EMV
Сертификационный департамент
UL MH19482

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Собрать пневмоостров VTUG в конструкторе

Обозначение

Что означает VTUG

  1. VTUGСерия

    Пневмоостров

Характеристики

Технические данные VTUG

Основные

Электрическое подключение
Индивидуальное подключение; Полевая шина; Многополюсный разъем; I-Port; IO-Link; AP interface
Электрическая система вх./вых.
Нет
Класс защиты
IP40; IP65; IP67; IP69K; NEMA 4X
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Пилотное давление
1,5 … 8 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Recognized (OL)
Сертификационный департамент
UL MH19482
Структура пневмоострова
Фиксированный шаг
Макс. количество распределителей
24
Макс. кол-во зон давления
13
Тип управления
Электрический
Функция распределителя
2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 под давлением в нейтральной позиции; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.
Тип конструкции
Золотниковый
Тип уплотнения
Мягкий
Тип пилотного управления
С пилотным управлением
Размер клапана
10 мм; 14 мм; 18 мм
Питание пилотного каскада
Внешний; Внутренний
Макс. стандартный номинальный расход
330 л/мин при 10 мм; 630 л/мин при 14 мм; 1200 л/мин при 18 мм
Стандартный номинальный расход
130 … 1150 л/мин
Пригодность для работы с вакуумом
Да
Функция быстрого выхлопа
Дросселирующий
Пневматическое подключение, канал 1
G1/8; G1/4; G3/8; QS-3; QS-4; QS-6; QS-8; QS-10; QS-12; QS-16; QS-1/4; QS-5/16; QS-3/8; QS-1/2
Подвод пилотного воздуха 12/14
G1/8
Отображение статуса сигнала
LED
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 10 %; +/- 25 %
Номинальный ток обрыва на катушку
47 мА до 20 мс
Номинальный ток с уменьшением тока
15.5 мА после 20 мс

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C
Температура хранения
−10 … 60 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Рабочее давление
−0,9 … 10 бар
Рабочее давление для пневмоострова с внутренним подводом сжатого воздуха к пилотам
1,5 … 8 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR

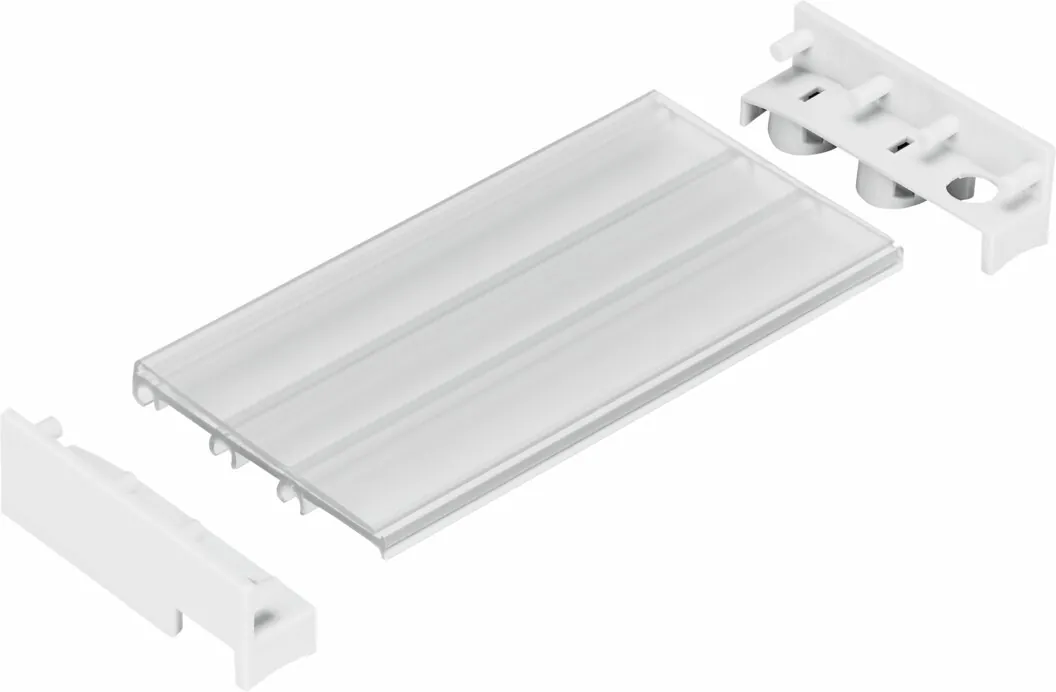

Принадлежности

Что подходит к VTUG

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

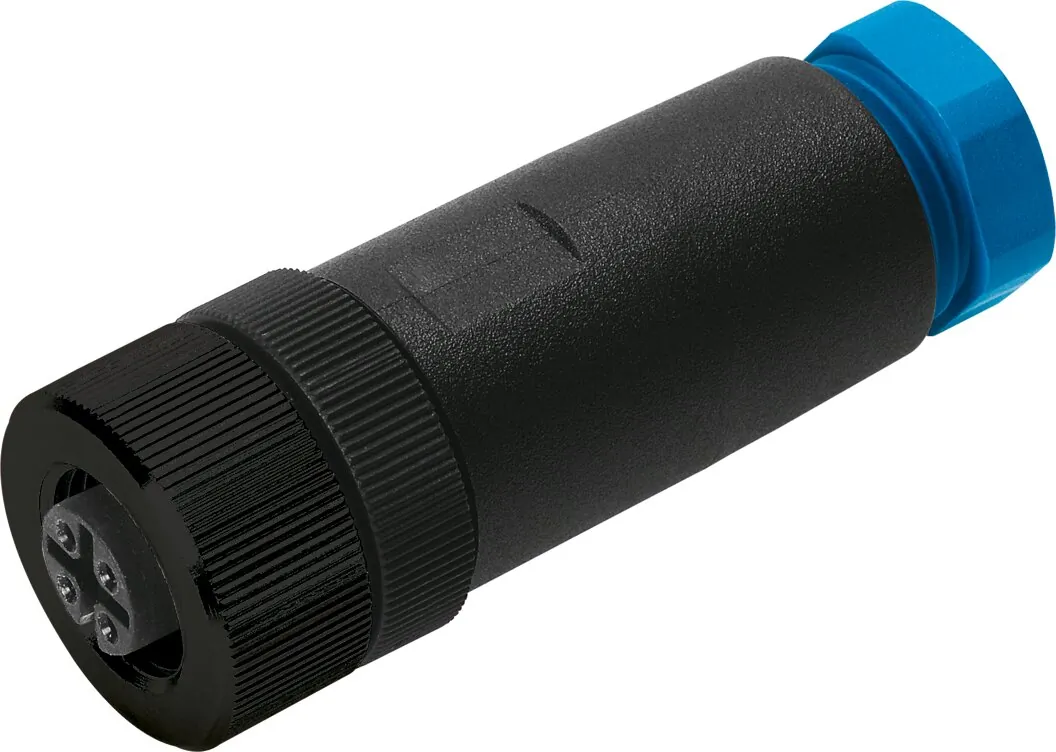

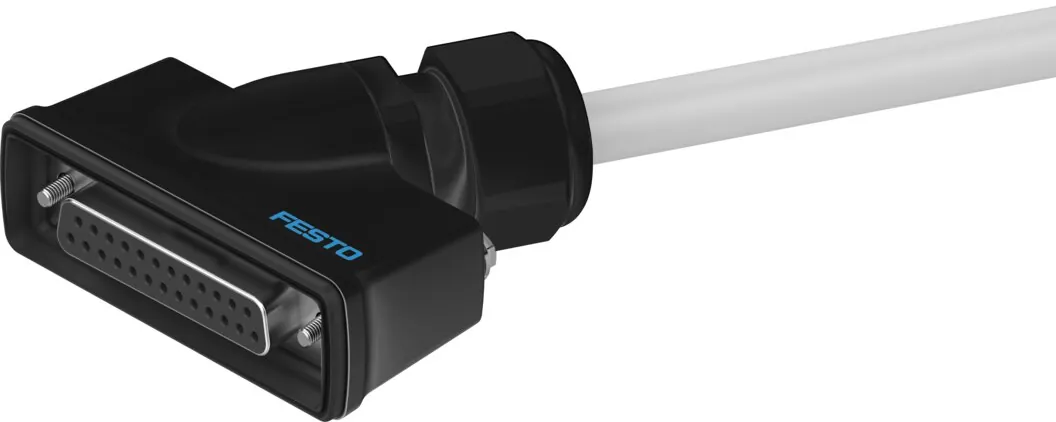

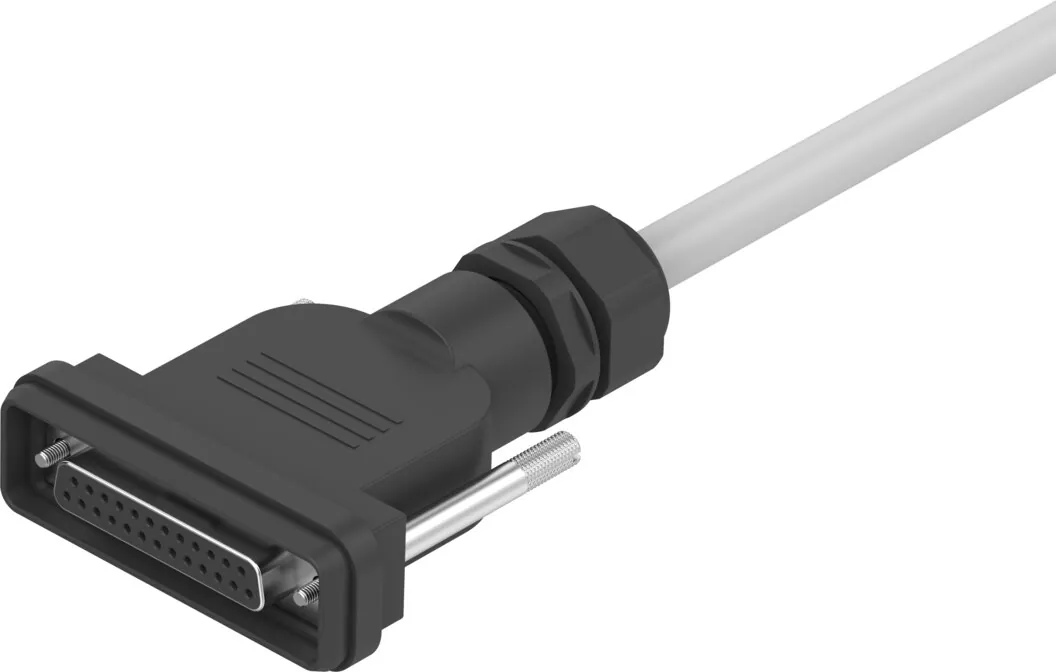

Датчики и кабели22

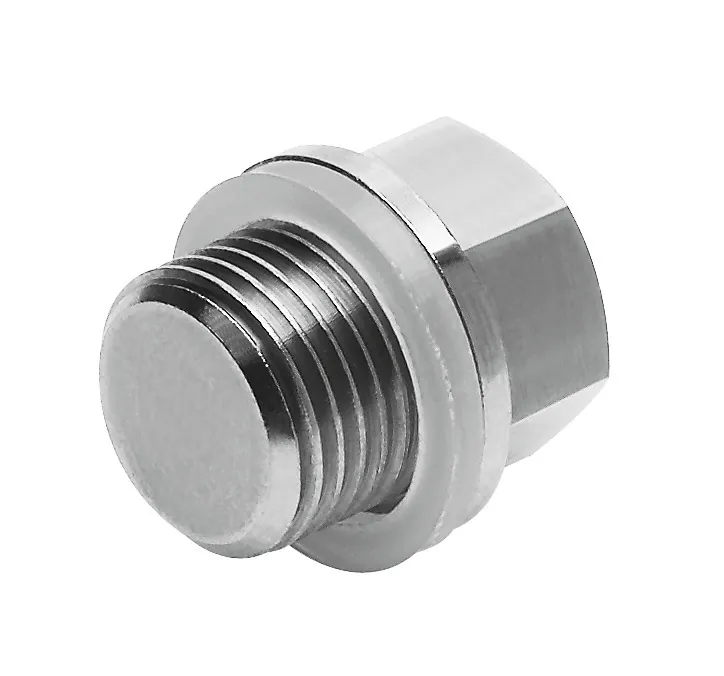

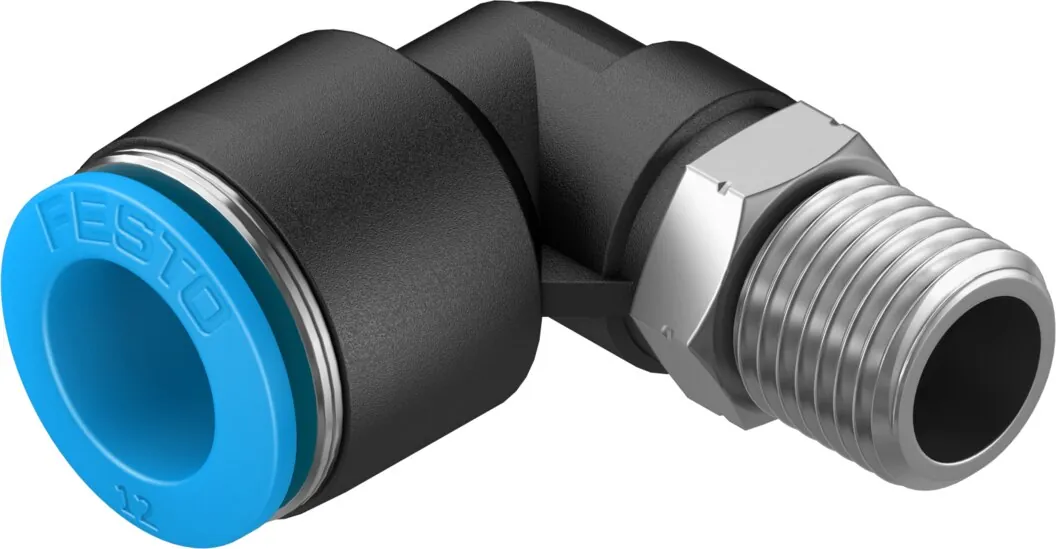

Подключение воздуха24

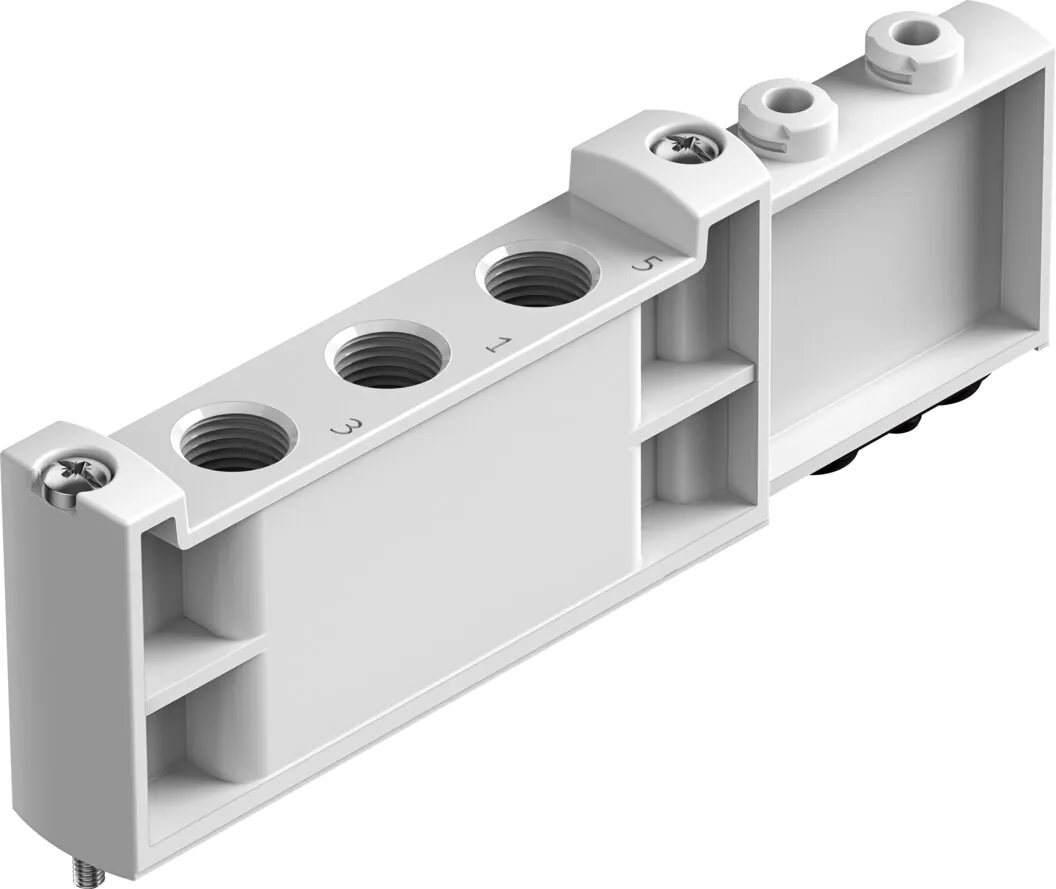

Плиты и коллекторы10

Крепление24

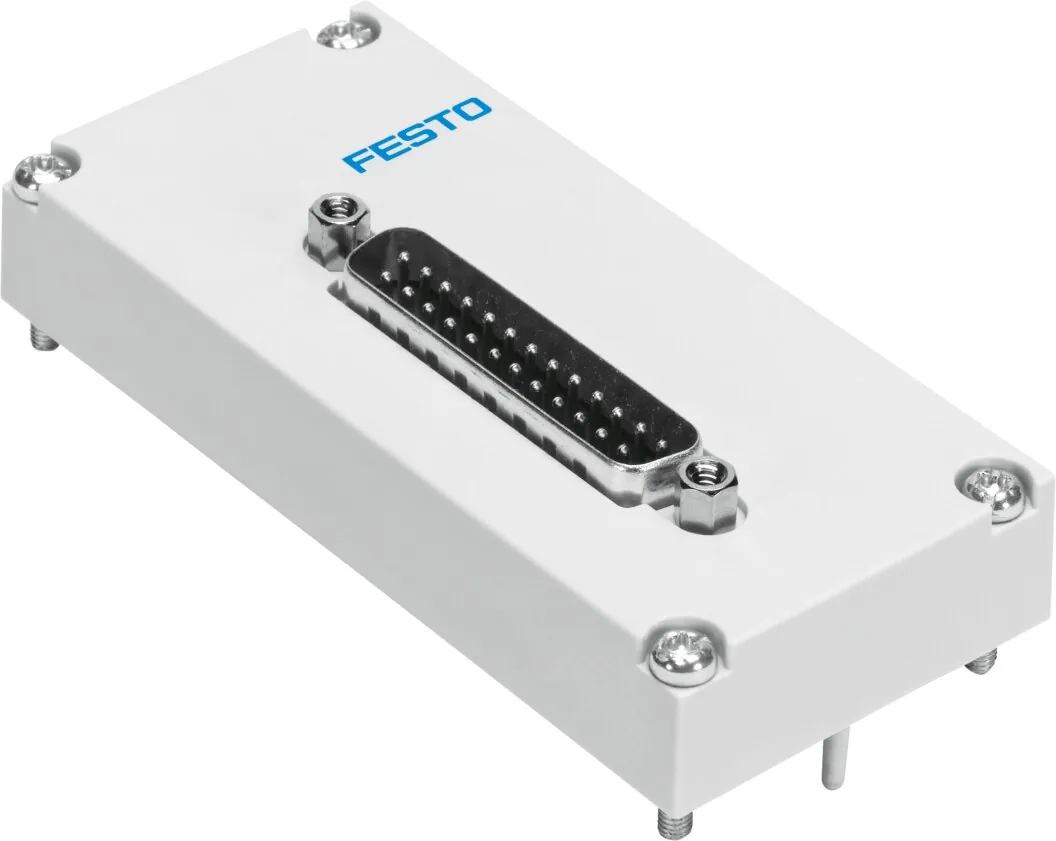

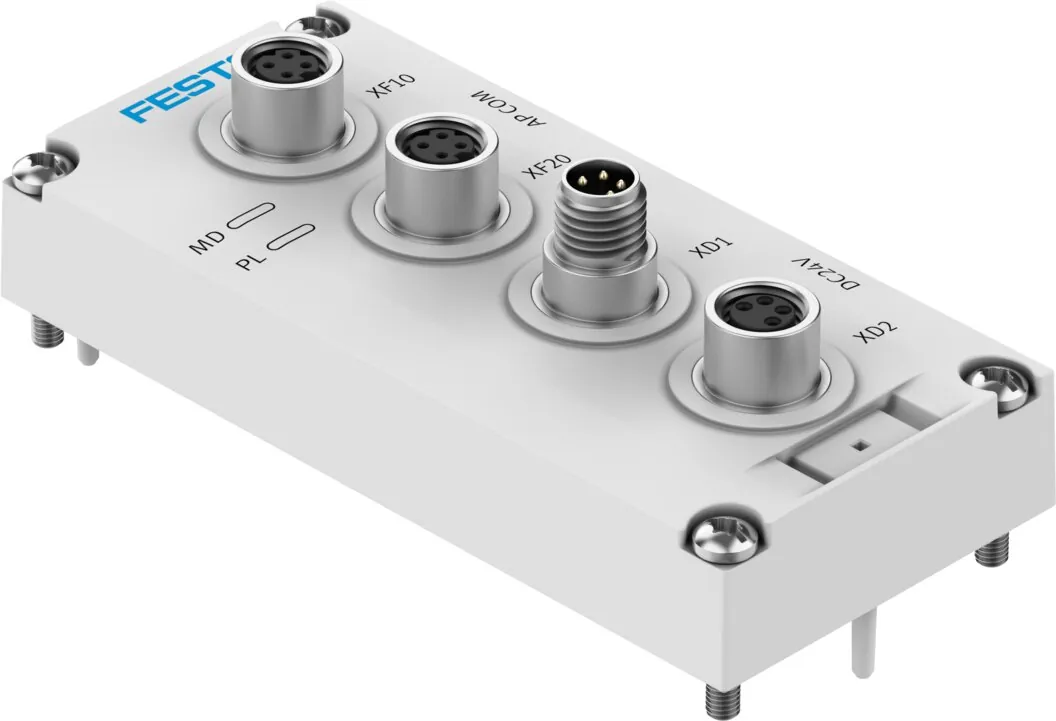

Электрические модули24

Прочее4

Документы

Документация

PDFТаблица данных VTUGPDF · Festo · на русскомPDFКаталог Festo VTUG-GPDF · на английском · Festo, 2026

FAQ

Частые вопросы

VTUG: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VTUG?

Пневмоостров Festo VTUG, артикул 573606: электрическая система вх./вых. — нет; класс защиты — IP40, IP65, IP67, IP69K, NEMA 4X; пилотное давление — 1,5 … 8 бар; знак KC — KC-EMV; сертификационный департамент — UL MH19482. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое пневмоостров?

Группа распределителей на общей плите: у них общее питание сжатым воздухом и общий выхлоп, а электрическое подключение сведено в один разъём или шинный узел.

03При каком давлении и температуре работает VTUG?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40, IP65, IP67, IP69K, NEMA 4X.

04Из каких материалов изготовлен VTUG?

Материал уплотнений — HNBR, NBR. Материалы указаны по таблице данных Festo.

05Какие принадлежности подходят к VTUG?

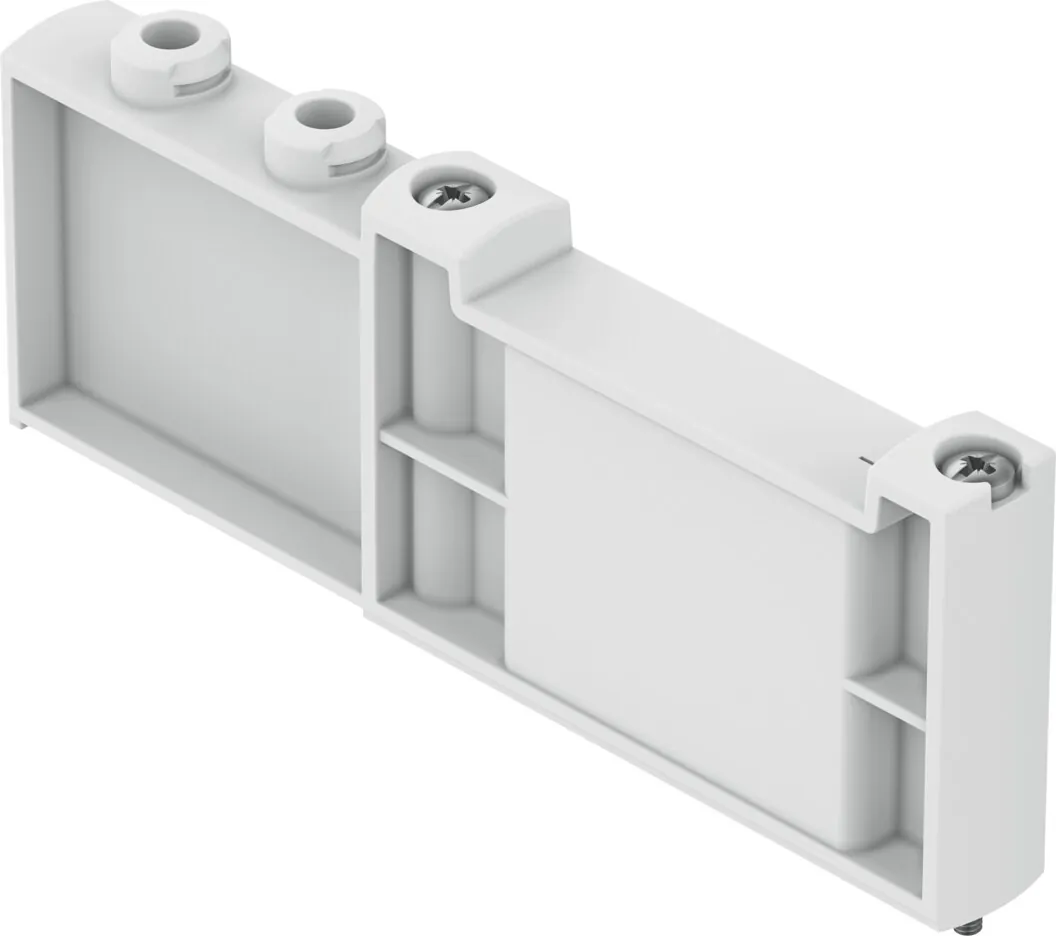

В блоке «Принадлежности» на этой странице: датчики и кабели (22), подключение воздуха (24), плиты и коллекторы (10), крепление (24), электрические модули (24), прочее (4). Например: FBS-SUB-9-BU-2X5POL-B, AMTE-M-LH-M3, VABB-L1-10-T, ASCF-H-L1-10-10V, CACR-S-B12G5-220-PB. Подобраны по каталогу Festo для этого размера.

06Есть ли на VTUG документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VTUG-G. Скачивание без регистрации.

07Сколько стоит VTUG и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VTUG в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VTUG — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 573606; ввоз официальный, с грузовой таможенной декларацией.
