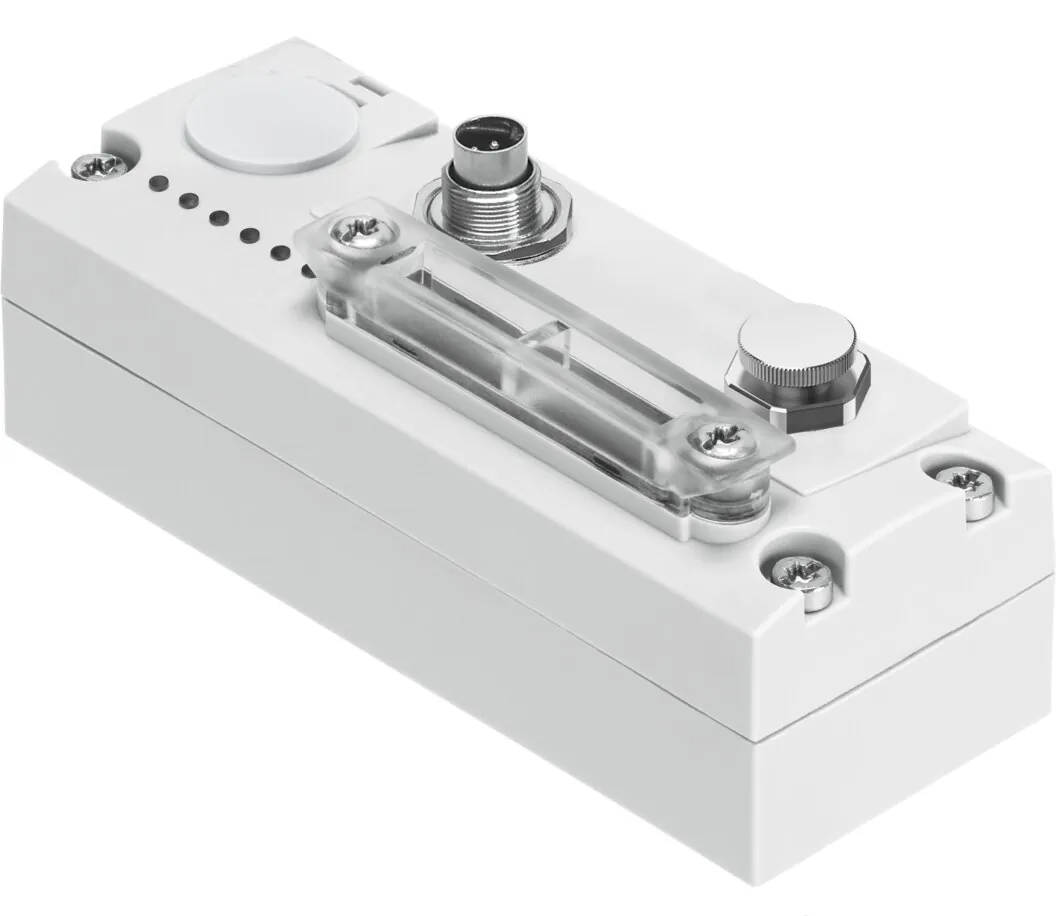

FestoШинный узел

CTEU-CP

GTIN 4052568264437 Оригинал Festo

Шинный узел Festo CTEU-CP: 24 В; 18 … 30 В; 2 мс per 2 byte of user data; 4 Byte.

Напряжение DC
24 В
Диапазон рабочего напряжения DC
18 … 30 В
Внутреннее время цикла
2 мс per 2 byte of user data
Максимальное кол-во адресов для входов
4 Byte
Протокол
CPI-B
Масса
105 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Подходит к: VTUG всех размеров

Характеристики

Технические данные CTEU-CP

Основные

Протокол
CPI-B
Размеры W x L x H
40 мм x 91 мм x 50 мм
Монтажный шаг
40 мм
Тип крепления
На электрическом интерфейсе; На блоке электрического подключения
Класс защиты
IP65; IP67
Примечание по классу защиты
В собранном состоянии; Неиспользуемые присоединения заглушены
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Светодиоды, относящиеся к продукту
PS: рабочее напряжение для электроники и питания нагрузки; Х1: Системный статус модуля I канал 1; Х2: Системный статус модуля I канал 2
Светодиоды, относящиеся к шине
RUN: связь в порядке
Диагностика
Ошибка связи; Диагностика системы; Перегрузка
Элементы управления
DIL переключатели
Промышленная шина, интерфейс
СР- монтажная система
Fieldbus интерфейс, протокол
CPI-B
Fieldbus интерфейс, тип подключения
Разъем
Fieldbus интерфейс, технология подключения
M9x0,5
Fieldbus интерфейс, количество контактов/проводов
5
Интерфейс промышленной шины, скорость обмена данными
1000 кбит/с
Fieldbus интерфейс 2, функция
Шинное подключение, передача; Питание
Fieldbus интерфейс 2, тип подключения
Розетка разъема
Fieldbus интерфейс 2, технология подключения
M9x0,5
Fieldbus интерфейс 2, количество контактов/проводов
5
Максимальное кол-во адресов для входов
4 Byte
Максимальное кол-во адресов для выходов
4 Byte
Параметры конфигурации
Поведение диагностики; Отказоустойчивая реакция
Внутреннее время цикла
2 мс per 2 byte of user data
Поддержка конфигурации
Нет
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Макс. мощность электропитания
3,4 А
Собственное потребление тока при рабочем напряжении
Обычно 50 мА.
Поддержание напряжения питания при сбое
10 мс

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
105 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA

Принадлежности

Что подходит к CTEU-CP

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Плиты и коллекторы2
Крепление1
Прочее2
Датчики и кабели24

Подключение воздуха1

Электрические модули12

Документы

Документация

PDFТаблица данных CTEU-CPPDF · Festo · на русскомPDFКаталог Festo CTEUPDF · на английском · Festo, 2026CTEUВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

CTEU-CP: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CTEU-CP?

Шинный узел Festo CTEU-CP, артикул 2149714: напряжение DC — 24 В; диапазон рабочего напряжения DC — 18 … 30 В; внутреннее время цикла — 2 мс per 2 byte of user data; максимальное кол-во адресов для входов — 4 Byte; протокол — CPI-B; масса — 105 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CTEU-CP?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CTEU-CP?

Материал корпуса — PA. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CTEU, кроме CTEU-CP?

В серии «Шинный узел CTEU» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CTEU-CP?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (2), крепление (1), прочее (2), датчики и кабели (24), подключение воздуха (1), электрические модули (12). Например: NEDU-L1R2-M12G5-M12LE-1R, CPX-ST-1, ASLR-C-E4, ASI-KK-FK, FB-TA-M12-5POL. Подобраны по каталогу Festo для этого размера.

06К каким изделиям подходит CTEU-CP?

По каталогам Festo: VTUG всех размеров.

07Есть ли на CTEU-CP документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CTEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CTEU-CP и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CTEU-CP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CTEU-CP — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2149714; ввоз официальный, с грузовой таможенной декларацией.
