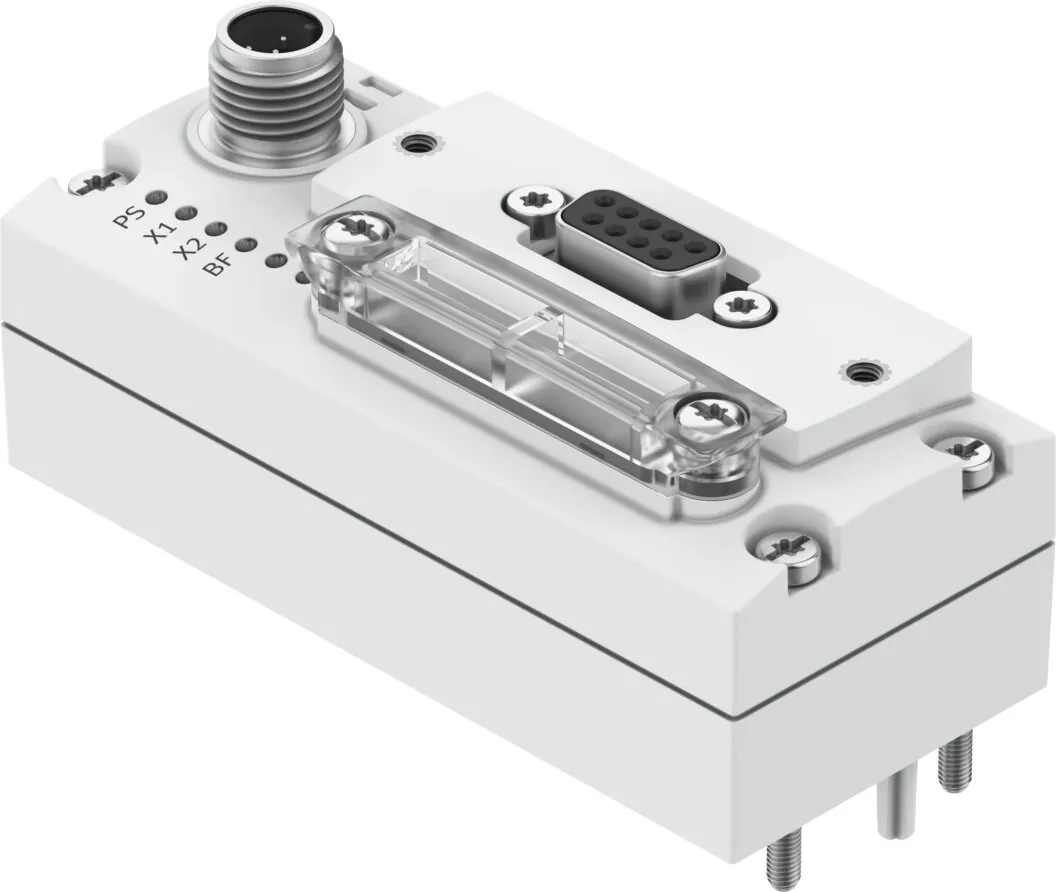

FestoШинный узел

CTEU-PB

GTIN 4052568216504 Оригинал Festo

Шинный узел Festo CTEU-PB: 24 В; 18 … 30 В; 1 мс на 1 байт данных пользователя; 16 Byte.

Напряжение DC
24 В
Диапазон рабочего напряжения DC
18 … 30 В
Внутреннее время цикла
1 мс на 1 байт данных пользователя
Максимальное кол-во адресов для входов
16 Byte
Протокол
Profibus DP
Масса
90 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Максимальное кол-во адресов для входов

Подходит к: VTUG всех размеров

Характеристики

Технические данные CTEU-PB

Основные

Протокол
Profibus DP
Размеры W x L x H
40 мм x 91 мм x 50 мм
Монтажный шаг
40 мм
Тип крепления
На электрическом интерфейсе; На блоке электрического подключения
Класс защиты
IP65; IP67
Примечание по классу защиты
В собранном состоянии; Неиспользуемые присоединения заглушены
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Listed (OL)
Светодиоды, относящиеся к продукту
PS: рабочее напряжение для электроники и питания нагрузки; Х1: Системный статус модуля I канал 1; Х2: Системный статус модуля I канал 2
Светодиоды, относящиеся к шине
BF: Ошибка шины
Диагностика
Ошибка связи; Диагностика системы; Перегрузка
Элементы управления
DIL переключатели
Прим.относительно fieldbus интерфейса
Опционально технология подключения с принадлежностями: Разхъем М12х1 В-код, 5-контактный, класс защиты IP65
Промышленная шина, интерфейс
PROFIBUS
Fieldbus интерфейс, протокол
PROFIBUS DP
Fieldbus интерфейс, тип подключения
Розетка разъема
Fieldbus интерфейс, технология подключения
Sub-D
Fieldbus интерфейс, количество контактов/проводов
9
Интерфейс промышленной шины, гальваническая развязка
Да
Интерфейс промышленной шины, скорость обмена данными
9,6 кбит/с; 12 Мбит/с; 19,2 кбит/с; 93,75 кбит/с; 187,5 кбит/с; 1,5 Мбит/с; 500 кбит/с
Максимальное кол-во адресов для входов
16 Byte
Максимальное кол-во адресов для выходов
16 Byte
Параметры конфигурации
Поведение диагностики; Отказоустойчивая реакция
Внутреннее время цикла
1 мс на 1 байт данных пользователя
Поддержка конфигурации
Файл данных устройства
Дополнительные функции
Системный статус через диагностический тест
Питание, функция
Электроника и нагрузка
Электропитание, тип подключения
Разъем
Электропитание, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электропитание, количество контактов/проводов
5
Диапазон рабочего напряжения DC
18 … 30 В
Номинальное рабочее напряжение DC
24 В
Макс. мощность электропитания
4 А
Собственное потребление тока при рабочем напряжении
Typ. 100 мА

Условия работы

Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 70 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
90 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PA

Принадлежности

Что подходит к CTEU-PB

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Плиты и коллекторы2
Крепление1
Прочее2
Датчики и кабели24

Подключение воздуха1

Электрические модули12

Документы

Документация

PDFТаблица данных CTEU-PBPDF · Festo · на русскомPDFКаталог Festo CTEUPDF · на английском · Festo, 2026CTEUВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

CTEU-PB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у CTEU-PB?

Шинный узел Festo CTEU-PB, артикул 570040: напряжение DC — 24 В; диапазон рабочего напряжения DC — 18 … 30 В; внутреннее время цикла — 1 мс на 1 байт данных пользователя; максимальное кол-во адресов для входов — 16 Byte; протокол — Profibus DP; масса — 90 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать CTEU-PB?

По таблице данных Festo: температура окружающей среды — −5 … 50 °C; класс защиты — IP65, IP67.

03Из каких материалов изготовлен CTEU-PB?

Материал корпуса — PA. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии CTEU, кроме CTEU-PB?

В серии «Шинный узел CTEU» — 10 позиций. У CTEU-PB: максимальное кол-во адресов для входов — 16 Byte. Другие варианты (максимальное кол-во адресов для входов: 8 Byte, 32 Byte, 64 Byte) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к CTEU-PB?

В блоке «Принадлежности» на этой странице: плиты и коллекторы (2), крепление (1), прочее (2), датчики и кабели (24), подключение воздуха (1), электрические модули (12). Например: NEDU-L1R2-M12G5-M12LE-1R, CPX-ST-1, ASLR-C-E4, ASI-KK-FK, FB-TA-M12-5POL. Подобраны по каталогу Festo для этого размера.

06К каким изделиям подходит CTEU-PB?

По каталогам Festo: VTUG всех размеров.

07Есть ли на CTEU-PB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo CTEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит CTEU-PB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте CTEU-PB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09CTEU-PB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 570040; ввоз официальный, с грузовой таможенной декларацией.
