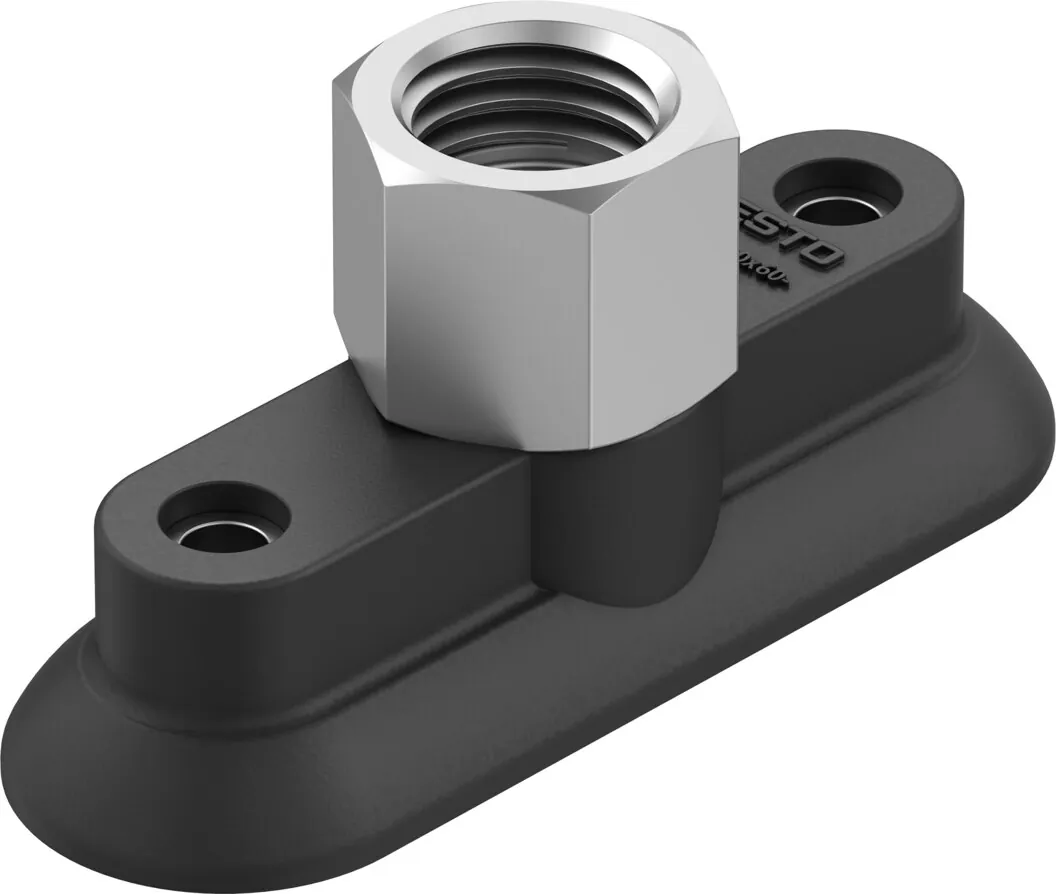

FestoКомплектный вакуумный захват

OGVM-20X60-GV-N-G14F

GTIN 4052568300999 Оригинал Festo

Комплектный вакуумный захват Festo OGVM-20X60-GV-N-G14F: овальная колоколообразная; черный; 6 мм.

Форма вакуумного захвата: Овальная колоколообразная
Цвет: Черный
Условный проход: 6 мм
Компенсатор высоты присоски: 5 мм
Мин. радиус заготовки: 12,5 мм
Масса: 16 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма вакуумного захвата

Круглая колоколообразная
Круглая, 1.5 гофра
Круглый плоский
Овальная колоколообразная
Овальная плоская
Овальная сильфонная, 1,5 гофра

Характеристики

Технические данные OGVM-20X60-GV-N-G14F

Основные

Компенсатор высоты присоски: 5 мм
Мин. радиус заготовки: 12,5 мм
Условный проход: 6 мм
Размер присоски: 20x60 мм
Объем присоски: 5 см³
Положение штуцера: Сверху
Положение при сборке: Любое
Форма вакуумного захвата: Овальная колоколообразная
Номинальное рабочее давление: −0,6 бар
Усилие удержания при номинальном рабочем давлении: 81 Н
Вертикальная боковая нагрузка при номинальном рабочем давлении: 103 Н
Тип крепления: Через канал вакуума
Подключение вакуума: Внутренняя резьба G1/4
Цвет: Черный
Твердость по Шору: 60 +/- 5

Условия работы

Рабочее давление: −0,95 … 0 бар
Рабочая среда: Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-A1-L
Температура окружающей среды: −20 … 80 °C

Масса

Вес продукта: 16 г

Материалы

Материал резьбовой заглушки: Алюминиевый сплав
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата: NBR

Принадлежности

Что подходит к OGVM-20X60-GV-N-G14F

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120

Документы

Документация

PDFТаблица данных OGVM-20X60-GV-N-G14FPDF · Festo · на русском PDFКаталог Festo OGVMPDF · на английском · Festo, 2026 OGVMВсе исполнения серии40 позиций, подбор по параметрам

FAQ

Частые вопросы

OGVM-20X60-GV-N-G14F: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у OGVM-20X60-GV-N-G14F?

Комплектный вакуумный захват Festo OGVM-20X60-GV-N-G14F, артикул 8073862: форма вакуумного захвата — овальная колоколообразная; цвет — черный; условный проход — 6 мм; компенсатор высоты присоски — 5 мм; мин. радиус заготовки — 12,5 мм; масса — 16 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает OGVM-20X60-GV-N-G14F?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен OGVM-20X60-GV-N-G14F?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии OGVM, кроме OGVM-20X60-GV-N-G14F?

В серии «Комплектный вакуумный захват OGVM» — 40 позиций. У OGVM-20X60-GV-N-G14F: форма вакуумного захвата — овальная колоколообразная. Другие варианты (форма вакуумного захвата: овальная плоская; овальная сильфонная, 1,5 гофра) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к OGVM-20X60-GV-N-G14F?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на OGVM-20X60-GV-N-G14F документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OGVM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит OGVM-20X60-GV-N-G14F и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OGVM-20X60-GV-N-G14F в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09OGVM-20X60-GV-N-G14F — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8073862; ввоз официальный, с грузовой таможенной декларацией.
