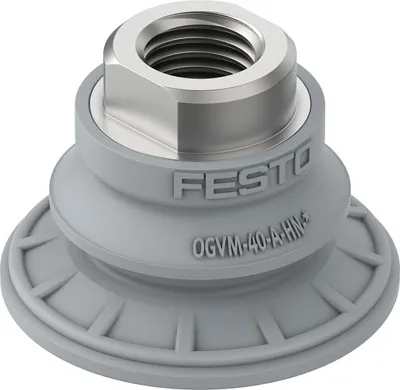

FestoКомплектный вакуумный захват

OGVM-40-A-HN-G14F

GTIN 4052568300876 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Комплектный вакуумный захват Festo OGVM-40-A-HN-G14F: для поиска альтернативных продуктов используйте Support Portal.

Диаметр присоски
40 мм
Форма вакуумного захвата
Круглая, 1.5 гофра
Цвет
Серый
Условный проход
4 мм
Компенсатор высоты присоски
10 мм
Масса
17 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Цвет

Обозначение

Что означает OGVM-40-A-HN-G14F

  1. OGVMСерия

    Комплектный вакуумный захват

  2. 40Размер присоски

    Диаметр 40 мм

  3. AФорма присоски

    Круглая сильфонная, 1,5 гофра

  4. HNМатериал

    Гидрированный бутадиен-нитрильный каучук (HNBR)

  5. G14FВакуумное присоединение и тип резьбы

    G1/4; внутренняя резьба

Характеристики

Технические данные OGVM-40-A-HN-G14F

Основные

Компенсатор высоты присоски
10 мм
Мин. радиус заготовки
30 мм
Условный проход
4 мм
Диаметр присоски
40 мм
Объем присоски
7,8 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглая, 1.5 гофра
Номинальное рабочее давление
−0,6 бар
Усилие удержания при номинальном рабочем давлении
69 Н
Боковое усилие при номинальном рабочем давлении
59 Н
Тип крепления
Через канал вакуума
Подключение вакуума
Внутренняя резьба G1/4
Цвет
Серый
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
10 … 120 °C

Масса

Вес продукта
17 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
HNBR

Принадлежности

Что подходит к OGVM-40-A-HN-G14F

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных OGVM-40-A-HN-G14FPDF · Festo · на русскомPDFКаталог Festo OGVMPDF · на английском · Festo, 2023OGVMВсе исполнения серии40 позиций, подбор по параметрам

FAQ

Частые вопросы

OGVM-40-A-HN-G14F: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у OGVM-40-A-HN-G14F?

Комплектный вакуумный захват Festo OGVM-40-A-HN-G14F, артикул 8073844: диаметр присоски — 40 мм; форма вакуумного захвата — круглая, 1.5 гофра; цвет — серый; условный проход — 4 мм; компенсатор высоты присоски — 10 мм; масса — 17 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает OGVM-40-A-HN-G14F?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — 10 … 120 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен OGVM-40-A-HN-G14F?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — HNBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение OGVM-40-A-HN-G14F?

OGVM — комплектный вакуумный захват; 40 — размер присоски: диаметр 40 мм; A — форма присоски: круглая сильфонная, 1,5 гофра; HN — материал: гидрированный бутадиен-нитрильный каучук (HNBR); G14F — вакуумное присоединение и тип резьбы: G1/4, внутренняя резьба.

06Какие исполнения есть в серии OGVM, кроме OGVM-40-A-HN-G14F?

В серии «Комплектный вакуумный захват OGVM» — 40 позиций. У OGVM-40-A-HN-G14F: диаметр присоски — 40 мм; цвет — серый. Другие варианты (диаметр присоски: 20 мм, 30 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к OGVM-40-A-HN-G14F?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на OGVM-40-A-HN-G14F документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OGVM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит OGVM-40-A-HN-G14F и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OGVM-40-A-HN-G14F в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10OGVM-40-A-HN-G14F — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8073844; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить OGVM-40-A-HN-G14F?

Производитель снял OGVM-40-A-HN-G14F с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
