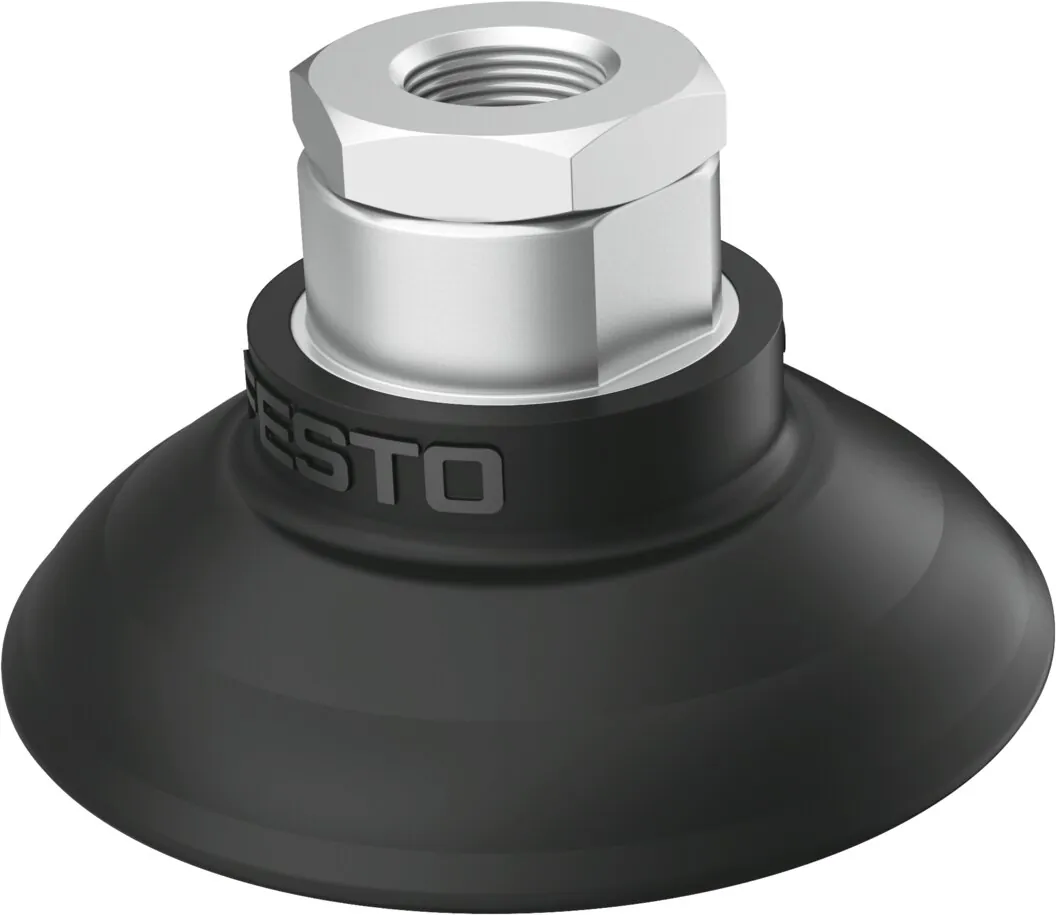

FestoКомплектный вакуумный захват

OGVM-60-G-N-G14F

GTIN 4052568300753 Оригинал Festo

Комплектный вакуумный захват Festo OGVM-60-G-N-G14F: 60 мм; круглая колоколообразная; черный; 6 мм.

Диаметр присоски
60 мм
Форма вакуумного захвата
Круглая колоколообразная
Цвет
Черный
Условный проход
6 мм
Компенсатор высоты присоски
10,6 мм
Масса
29 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает OGVM-60-G-N-G14F

  1. OGVMСерия

    Комплектный вакуумный захват

  2. 60Размер присоски

    Диаметр 60 мм

  3. GФорма присоски

    Круглая колоколообразная

  4. NМатериал

    Нитрильный каучук (NBR)

  5. G14FВакуумное присоединение и тип резьбы

    G1/4; внутренняя резьба

Характеристики

Технические данные OGVM-60-G-N-G14F

Основные

Компенсатор высоты присоски
10,6 мм
Мин. радиус заготовки
27,5 мм
Условный проход
6 мм
Диаметр присоски
60 мм
Объем присоски
22 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглая колоколообразная
Номинальное рабочее давление
−0,6 бар
Усилие удержания при номинальном рабочем давлении
143 Н
Боковое усилие при номинальном рабочем давлении
216 Н
Тип крепления
Через канал вакуума
Подключение вакуума
Внутренняя резьба G1/4
Цвет
Черный
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−20 … 80 °C

Масса

Вес продукта
29 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
NBR

Принадлежности

Что подходит к OGVM-60-G-N-G14F

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных OGVM-60-G-N-G14FPDF · Festo · на русскомPDFКаталог Festo OGVMPDF · на английском · Festo, 2026OGVMВсе исполнения серии40 позиций, подбор по параметрам

FAQ

Частые вопросы

OGVM-60-G-N-G14F: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у OGVM-60-G-N-G14F?

Комплектный вакуумный захват Festo OGVM-60-G-N-G14F, артикул 8073832: диаметр присоски — 60 мм; форма вакуумного захвата — круглая колоколообразная; цвет — черный; условный проход — 6 мм; компенсатор высоты присоски — 10,6 мм; масса — 29 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает OGVM-60-G-N-G14F?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен OGVM-60-G-N-G14F?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение OGVM-60-G-N-G14F?

OGVM — комплектный вакуумный захват; 60 — размер присоски: диаметр 60 мм; G — форма присоски: круглая колоколообразная; N — материал: нитрильный каучук (NBR); G14F — вакуумное присоединение и тип резьбы: G1/4, внутренняя резьба.

06Какие исполнения есть в серии OGVM, кроме OGVM-60-G-N-G14F?

В серии «Комплектный вакуумный захват OGVM» — 40 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к OGVM-60-G-N-G14F?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на OGVM-60-G-N-G14F документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo OGVM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит OGVM-60-G-N-G14F и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте OGVM-60-G-N-G14F в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10OGVM-60-G-N-G14F — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8073832; ввоз официальный, с грузовой таможенной декларацией.
