FestoКомплектный вакуумный захват
OGVM-60X125-SV-N-G14F
GTIN 4052568300975 Оригинал Festo

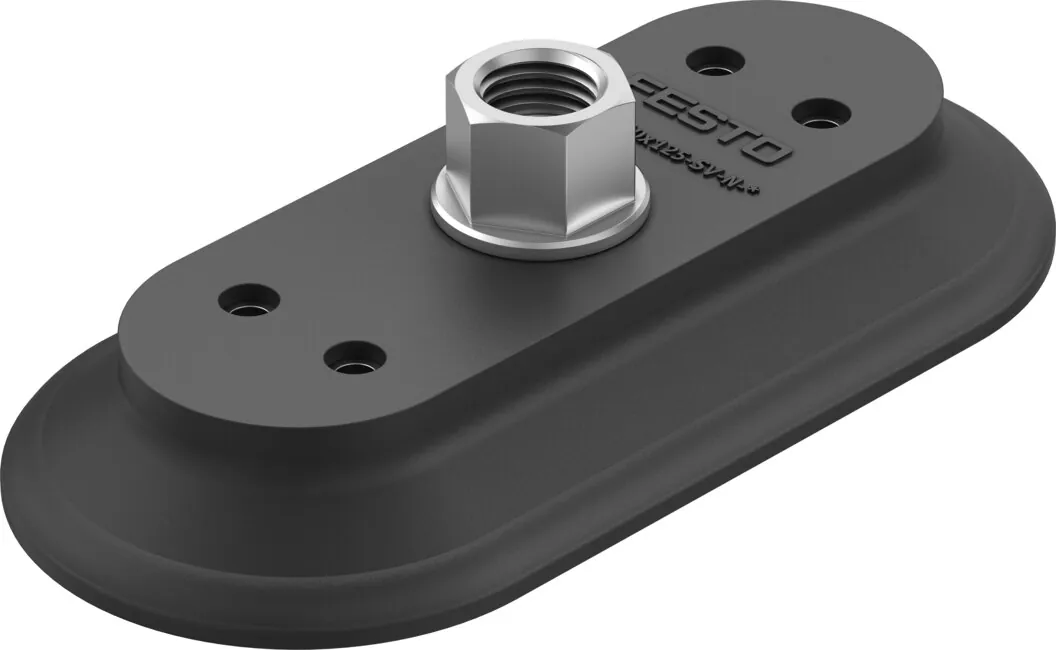

Комплектный вакуумный захват Festo OGVM-60X125-SV-N-G14F: овальная плоская; черный; 8 мм.
- Форма вакуумного захвата
- Овальная плоская
- Цвет
- Черный
- Условный проход
- 8 мм
- Компенсатор высоты присоски
- 6 мм
- Мин. радиус заготовки
- 75 мм
- Масса
- 86 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Форма вакуумного захвата
- Круглая колоколообразная
- Круглая, 1.5 гофра
- Круглый плоский
- Овальная колоколообразная
- Овальная плоская
- Овальная сильфонная, 1,5 гофра
Характеристики
Технические данные OGVM-60X125-SV-N-G14F
Основные
- Компенсатор высоты присоски
- 6 мм
- Мин. радиус заготовки
- 75 мм
- Условный проход
- 8 мм
- Размер присоски
- 60x125 мм
- Объем присоски
- 44 см³
- Положение штуцера
- Сверху
- Положение при сборке
- Любое
- Форма вакуумного захвата
- Овальная плоская
- Номинальное рабочее давление
- −0,6 бар
- Усилие удержания при номинальном рабочем давлении
- 345 Н
- Вертикальная боковая нагрузка при номинальном рабочем давлении
- 324 Н
- Тип крепления
- Через канал вакуума
- Подключение вакуума
- Внутренняя резьба G1/4
- Цвет
- Черный
- Твердость по Шору
- 60 +/- 5
Условия работы
- Рабочее давление
- −0,95 … 0 бар
- Рабочая среда
- Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-A1-L
- Температура окружающей среды
- −20 … 80 °C
Масса
- Вес продукта
- 86 г
Материалы
- Материал резьбовой заглушки
- Алюминиевый сплав
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал вакуумного захвата
- NBR
Принадлежности
Что подходит к OGVM-60X125-SV-N-G14F
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха22
- QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
- QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
- PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
- PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
- GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
- GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
- GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
- PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
- PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
- PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
- PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
- PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
- PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
- QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
- QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
- QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
- QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
- QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
- QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
- QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
- QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
- QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120
FAQ
Частые вопросы
OGVM-60X125-SV-N-G14F: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у OGVM-60X125-SV-N-G14F?
Комплектный вакуумный захват Festo OGVM-60X125-SV-N-G14F, артикул 8073857: форма вакуумного захвата — овальная плоская; цвет — черный; условный проход — 8 мм; компенсатор высоты присоски — 6 мм; мин. радиус заготовки — 75 мм; масса — 86 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как подобрать вакуумный захват?
По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.
03При каком давлении и температуре работает OGVM-60X125-SV-N-G14F?
По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].
04Из каких материалов изготовлен OGVM-60X125-SV-N-G14F?
Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии OGVM, кроме OGVM-60X125-SV-N-G14F?
В серии «Комплектный вакуумный захват OGVM» — 40 позиций. У OGVM-60X125-SV-N-G14F: форма вакуумного захвата — овальная плоская; условный проход — 8 мм. Другие варианты (форма вакуумного захвата: овальная сильфонная, 1,5 гофра) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Какие принадлежности подходят к OGVM-60X125-SV-N-G14F?
В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.
07Есть ли на OGVM-60X125-SV-N-G14F документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo OGVM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит OGVM-60X125-SV-N-G14F и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте OGVM-60X125-SV-N-G14F в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09OGVM-60X125-SV-N-G14F — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8073857; ввоз официальный, с грузовой таможенной декларацией.
