FestoРеле давления

PEV-1/4-B-M12

GTIN 4052568007966 Оригинал Festo

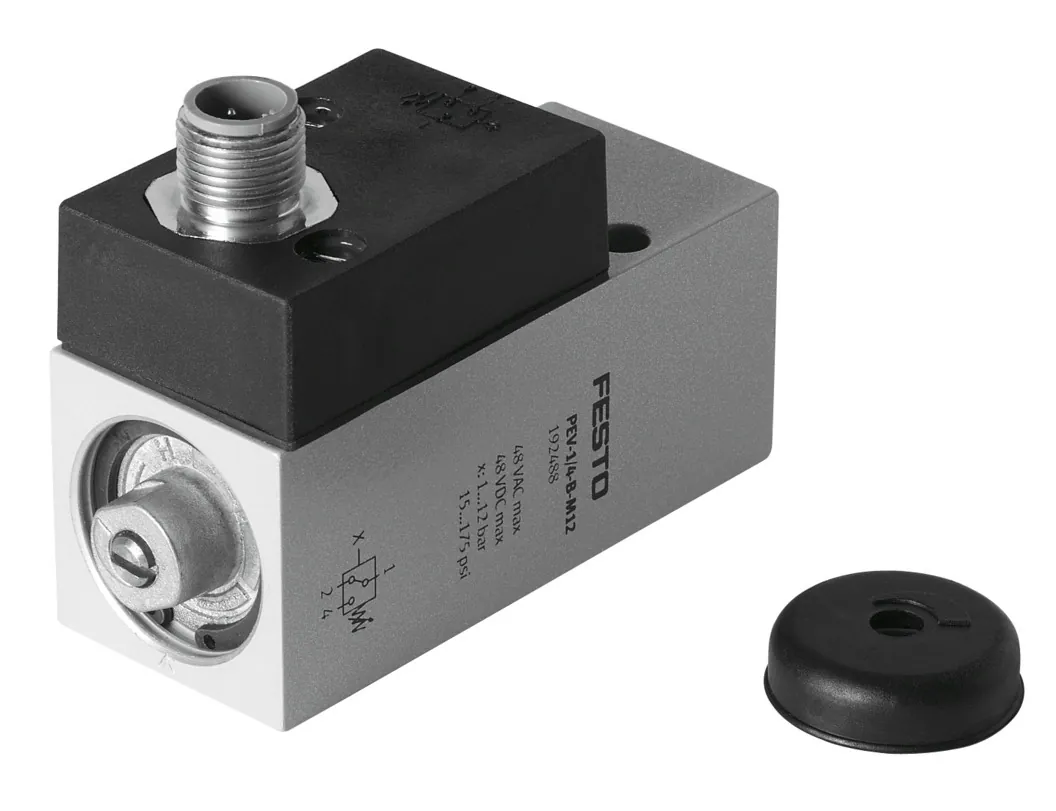

Реле давления Festo PEV-1/4-B-M12: g1/4; со сквозным отверстием; пневмоэлектрический датчик давления; 1 … 12 бар.

Присоединение
G1/4
Тип крепления
Со сквозным отверстием
Диапазон установки порогового занчения
1 … 12 бар
Соответствует стандарту
EN 60947-5-1
Авторизация
CCC; c UL us — Recognized (OL)
Масса
194 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Метод измерения

Характеристики

Технические данные PEV-1/4-B-M12

Основные

Соответствует стандарту
EN 60947-5-1
Авторизация
CCC; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Измеряемая величина
Избыточное давление
Метод измерения
Пневмоэлектрический датчик давления
Функция переключающего элемента
Переключатель
Макс. частота переключения
3 Гц
Макс. выходное коммутируемое напряжение AC
48 В
Макс. выходное коммутируемое напряжение DC
48 В
Макс. выходной ток
4000 мА
Минимальный ток нагрузки
1 мА при 24 В; 10 мА при 10 В; 100 мА при 5 В
Категория использования для индуктивной нагрузки
AC-14; DC-13
Категория использования для омической нагрузки
AC-12; DC-12
Электрическое подключение
4-пин; M12x1; Разъем; по EN 60947-5-2; Круглого дизайна
Тип крепления
Со сквозным отверстием
Положение при сборке
Любое
Пневматическое присоединение
G1/4
Диапазон установки порогового занчения
1 … 12 бар
Класс защиты
IP65

Условия работы

Рабочее давление
1 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]; Вода
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−20 … 80 °C
Температура окружающей среды
−20 … 80 °C
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
194 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал переключающего контакта
Серебряный

Принадлежности

Что подходит к PEV-1/4-B-M12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Плиты и коллекторы1
Крепление2
Датчики и кабели1

Документы

Документация

PDFТаблица данных PEV-1/4-B-M12PDF · Festo · на русскомPDFКаталог Festo PEV-VPEVPDF · на английском · Festo, 2026PEVВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

PEV-1/4-B-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у PEV-1/4-B-M12?

Реле давления Festo PEV-1/4-B-M12, артикул 192488: присоединение — G1/4; тип крепления — со сквозным отверстием; диапазон установки порогового занчения — 1 … 12 бар; соответствует стандарту — EN 60947-5-1; авторизация — CCC, c UL us — Recognized (OL); масса — 194 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает PEV-1/4-B-M12?

По таблице данных Festo: рабочее давление — 1 … 12 бар; температура окружающей среды — −20 … 80 °C; температура среды — −20 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-], вода; класс защиты — IP65.

03Из каких материалов изготовлен PEV-1/4-B-M12?

Материал корпуса — алюминиевое литье под давление; материал переключающего контакта — серебряный. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии PEV, кроме PEV-1/4-B-M12?

В серии «Реле давления PEV» — 11 позиций. У PEV-1/4-B-M12: метод измерения — пневмоэлектрический датчик давления. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к PEV-1/4-B-M12?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), плиты и коллекторы (1), крепление (2), датчики и кабели (1). Например: QS-G1/4-10, APL-2N-VPEV, NRH-35-2000, MSSD-C-4P. Подобраны по каталогу Festo для этого размера.

06Есть ли на PEV-1/4-B-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo PEV-VPEV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит PEV-1/4-B-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте PEV-1/4-B-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08PEV-1/4-B-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192488; ввоз официальный, с грузовой таможенной декларацией.
