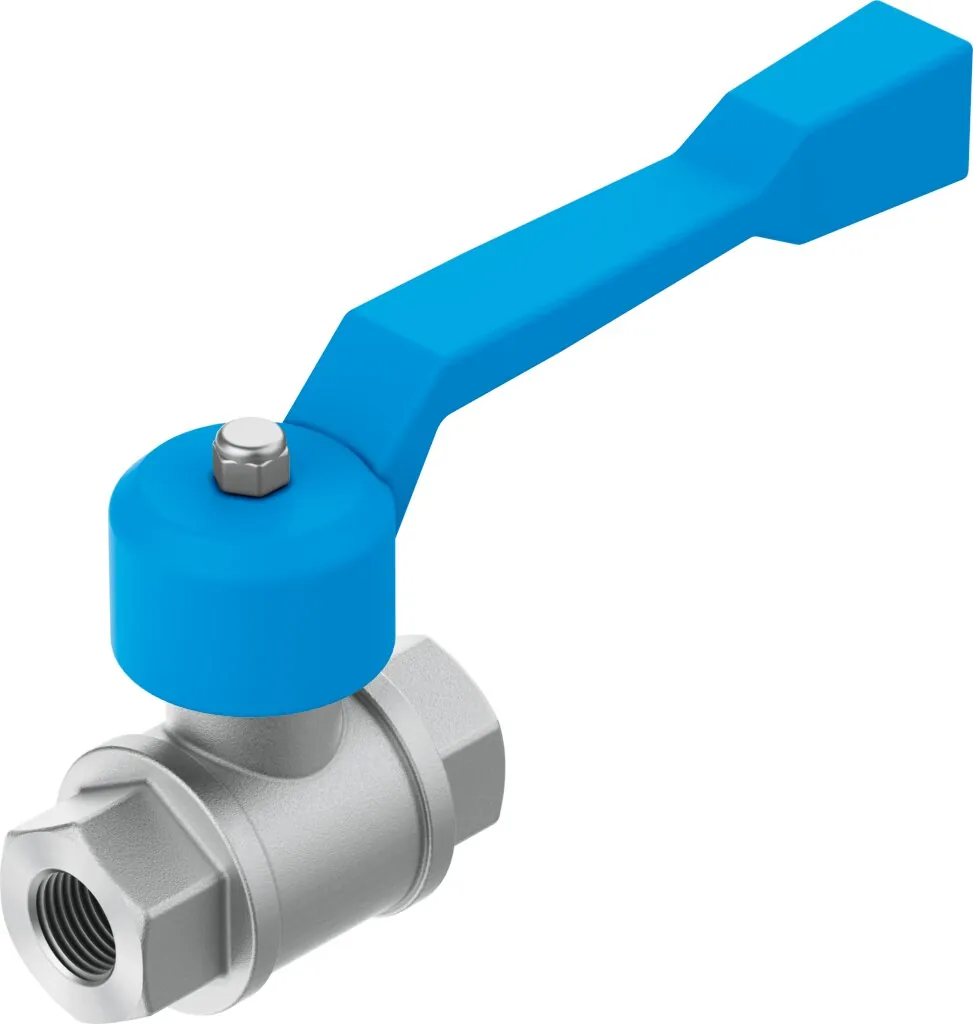

FestoШаровой кран

QH-1/4

GTIN 4052568020774 Оригинал Festo

Шаровой кран Festo QH-1/4: manuel brass ball valve with ISO 228 thread. Этот тип подходит для работы на вакууме.

Присоединение 1
G1/4
Присоединение 2
G1/4
Условный проход
12 мм
Тип крепления
Линейный монтаж
Функция распределителя
2/2 бистабильный
Масса
180 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные QH-1/4

Основные

Функция распределителя
2/2 бистабильный
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Тип управления
Ручное
Тип крепления
Линейный монтаж
Стандартный номинальный расход
3400 л/мин
Условный проход
12 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 228-1
Тип конструкции
Шаровой кран
Номинальное давление, запорно-регулирующая арматура
40
Среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы; Вода (без водяного пара); Нейтральные жидкости; Другие среды по запросу

Условия работы

Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−20 … 150 °C

Масса

Вес продукта
180 г

Материалы

Материал корпуса
Латунь
Материал уплотнений
FPM; PTFE
Материал шарика
Латунь хромированная
Материал вала
Латунь

Принадлежности

Что подходит к QH-1/4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных QH-1/4PDF · Festo · на русскомPDFКаталог Festo QHPDF · на английском · Festo, 2026QHВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

QH-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у QH-1/4?

Шаровой кран Festo QH-1/4, артикул 9541: присоединение 1 — G1/4; присоединение 2 — G1/4; условный проход — 12 мм; тип крепления — линейный монтаж; функция распределителя — 2/2 бистабильный; масса — 180 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает шаровой кран?

Поток перекрывается поворотом шара с отверстием на 90°.

03В каких условиях можно использовать QH-1/4?

По таблице данных Festo: температура среды — −20 … 150 °C.

04Из каких материалов изготовлен QH-1/4?

Материал корпуса — латунь; материал уплотнений — FPM, PTFE; материал шарика — латунь хромированная; материал вала — латунь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии QH, кроме QH-1/4?

В серии «Шаровой кран QH» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к QH-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на QH-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo QH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит QH-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте QH-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09QH-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9541; ввоз официальный, с грузовой таможенной декларацией.
