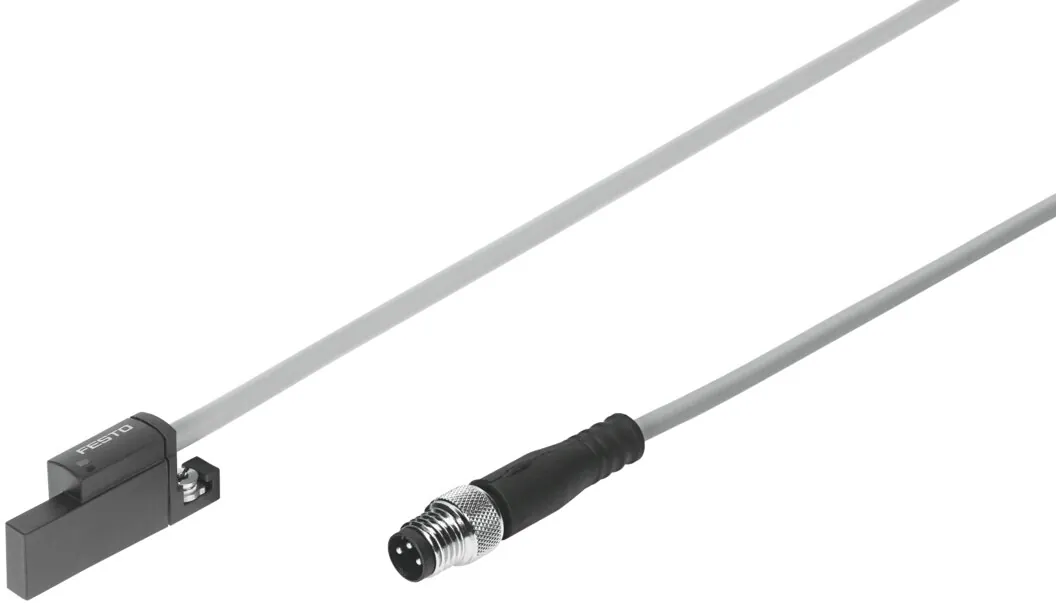

FestoДатчик положения

SDBT-BSW-1L-PU-W-0.3-N-M12

GTIN 4052568265076 Оригинал Festo

Датчик положения Festo SDBT-BSW-1L-PU-W-0.3-N-M12: 24 В; PNP; EN 60947-5-2; стойкие к брызгам сварки.

Напряжение пост. тока
24 В
Выход переключателя
PNP
Основан на стандарте
EN 60947-5-2
Атрибуты кабеля
Стойкие к брызгам сварки
Форма
Для Т-образной щели
Масса
23 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Обозначение

Что означает SDBT-BSW-1L-PU-W-0.3-N-M12

  1. SDBTСерия

    Датчик положения

  2. BSWИсполнение датчика и принцип действия датчика и дополнительно

    Вставляется в паз, зажим сзади; бесконтактный (полупроводниковый); стойкость к сварочным полям

  3. 1LНоминальное напряжение и индикация

    24 В пост. тока; светодиод

  4. PUДискретный выход

    3-проводный, нормально разомкнутый, PNP

  5. WСвойства кабеля

    Стойкость к сварочным брызгам

  6. 0.3Длина кабеля, м

    0,3 м

  7. NОбозначение кабеля

    Без держателя маркировки

  8. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SDBT-BSW-1L-PU-W-0.3-N-M12

Основные

Форма
Для Т-образной щели
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Специальные характеристики
Стойкость к ультрафиолету; Стойкий к маслу; Стойкость к полям сварки; Стойкие к брызгам сварки
Измеряемая величина
Позиция
Принцип измерения
Магниторезистивный
Макс. скорость перемещения
1 м/с
Точность повторения
0,2 мм
Выход переключателя
PNP
Характеристика переключения в процессе сварки
Выходной сигнал фиксируется
Функция переключающего элемента
Нормально разомкнутый контакт
Время включения
<= 15 мс
Время выключения
<= 25 мс
Макс. частота переключения
25 Гц
Макс. выходной ток
100 мА
Макс. выходной ток монтажных принадлежностей
100 мА
Макс. характеристика контакта DC
2,8 Вт
Макс. коммутируемая мощность DC в монтажных принадлежностях
2,8 Вт
Падение напряжения
< 1,5 В
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Минимальный ток нагрузки
0 мА
Остаточный ток
< 0,005 мА
Защита от короткого замыкания
Да
Способность выдерживать перегрузку
Имеется в наличии
Номинальное рабочее напряжение пост. тока
24 В
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Кабель с разъемом
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
3
Электрическое подключение 1, тип монтажа
Фиксация винта
Направление выхода
Аксиальный
Условия испытания кабеля
Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу
Длина кабеля
0,3 м
Атрибуты кабеля
Стойкие к брызгам сварки
Цвет оплетки кабеля
Серый
Тип крепления
Затянутый; Вставляется в паз сверху
Макс. момент затяжки
0,6 Н·м
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Резервный рабочий дисплей
Оранжевый светодиод
Класс защиты
IP65; IP68
Стойкость к магнитным полям
Нечувствительность к переменным магнитным полям (50 … 60 Гц) < 200 mT; Нечувствительность к сварочным магнитным полям (1000 Гц) < 200 mT Исполнение, не чувствительное полям сварки < Bon

Условия работы

Температура окружающей среды
−5 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
23,3 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Никелированная и позолоченная латунь
Материал корпуса разъема
TPE-U(PU)
Материал оплетки кабеля
ПВХ, облученный
Материал изоляции
PVC
Материал корпуса
Эпоксидная смола; PA с армированием; Легированная сталь, нержавеющая
Материал накидной гайки
Никелированная латунь

Принадлежности

Что подходит к SDBT-BSW-1L-PU-W-0.3-N-M12

По разделу «Принадлежности» каталога Festo этой серии.

Прочее1
Крепление19

Документы

Документация

PDFТаблица данных SDBT-BSW-1L-PU-W-0.3-N-M12PDF · Festo · на русскомPDFКаталог Festo SDBT-BSWPDF · на английском · Festo, 2026SDBTВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

SDBT-BSW-1L-PU-W-0.3-N-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SDBT-BSW-1L-PU-W-0.3-N-M12?

Датчик положения Festo SDBT-BSW-1L-PU-W-0.3-N-M12, артикул 2476855: напряжение пост. тока — 24 В; выход переключателя — PNP; основан на стандарте — EN 60947-5-2; атрибуты кабеля — стойкие к брызгам сварки; форма — для Т-образной щели; масса — 23 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SDBT-BSW-1L-PU-W-0.3-N-M12?

По таблице данных Festo: температура окружающей среды — −5 … 80 °C; класс защиты — IP65, IP68.

04Из каких материалов изготовлен SDBT-BSW-1L-PU-W-0.3-N-M12?

Материал электрического контакта — никелированная и позолоченная латунь; материал корпуса разъема — TPE-U(PU); материал оплетки кабеля — ПВХ, облученный; материал изоляции — PVC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SDBT-BSW-1L-PU-W-0.3-N-M12?

SDBT — датчик положения; BSW — исполнение датчика и принцип действия датчика и дополнительно: вставляется в паз, зажим сзади, бесконтактный (полупроводниковый), стойкость к сварочным полям; 1L — номинальное напряжение и индикация: 24 В пост. тока, светодиод; PU — дискретный выход: 3-проводный, нормально разомкнутый, PNP; W — свойства кабеля: стойкость к сварочным брызгам; 0.3 — длина кабеля, м: 0,3 м; N — обозначение кабеля: без держателя маркировки; M12 — электрическое подключение: разъём M12, кодировка A.

06Какие исполнения есть в серии SDBT, кроме SDBT-BSW-1L-PU-W-0.3-N-M12?

В серии «Датчик положения SDBT» — 6 позиций. У SDBT-BSW-1L-PU-W-0.3-N-M12: выход переключателя — PNP. Другие варианты (выход переключателя: NPN, неконтактный 2-проводной) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SDBT-BSW-1L-PU-W-0.3-N-M12?

В блоке «Принадлежности» на этой странице: прочее (1), крепление (19). Например: ASLR-L-423, DASP-M4-125-A. Подобраны по каталогу Festo для этого размера.

08Есть ли на SDBT-BSW-1L-PU-W-0.3-N-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SDBT-BSW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SDBT-BSW-1L-PU-W-0.3-N-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SDBT-BSW-1L-PU-W-0.3-N-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SDBT-BSW-1L-PU-W-0.3-N-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2476855; ввоз официальный, с грузовой таможенной декларацией.
