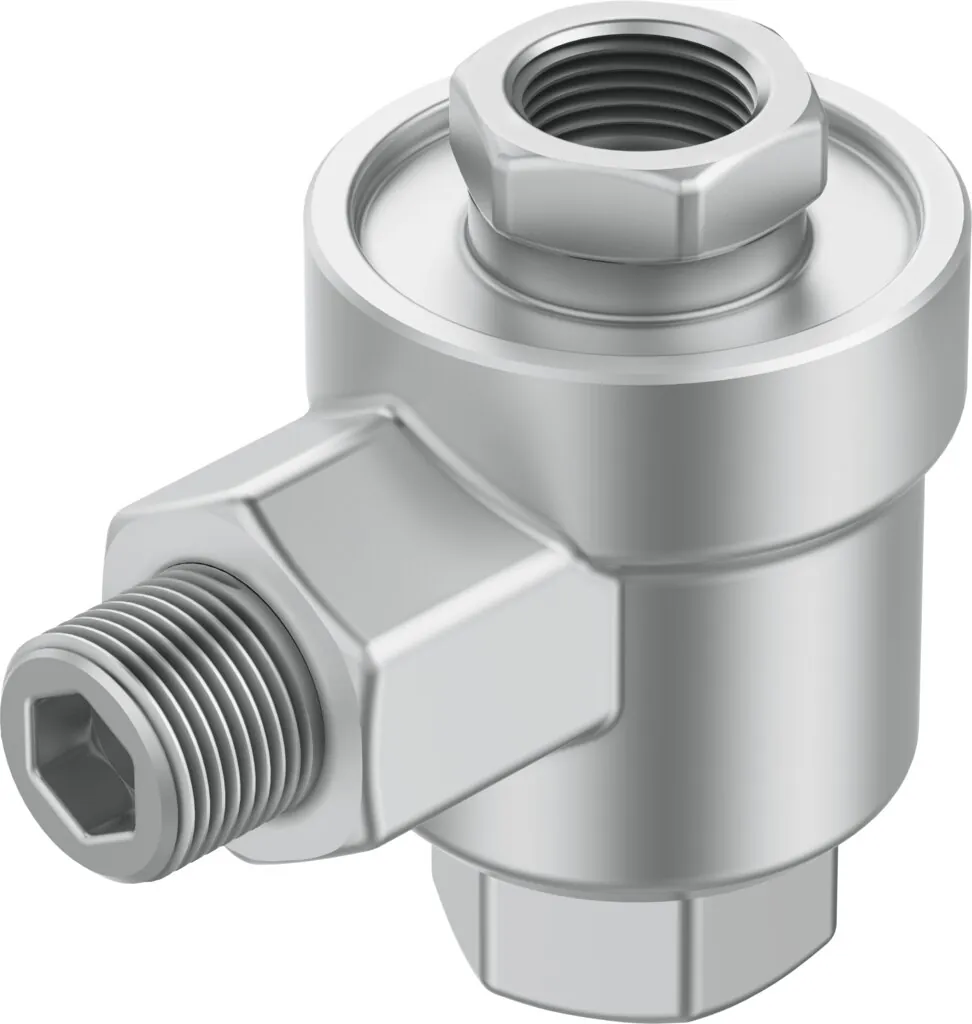

FestoКлапан быстрого выхлопа

SE-1/4-B

GTIN 4052568001988 Оригинал Festo

Клапан быстрого выхлопа Festo SE-1/4-B: g1/4; 7 мм; резьбовой.

Присоединение 1: G1/4
Условный проход: 7 мм
Тип крепления: Резьбовой
Функция распределителя: Быстрый выхлоп
Пневматическое подключение, канал 2: G1/4
Масса: 100 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает SE-1/4-B

SEСерия
Клапан быстрого выхлопа
1/4Пневматическое присоединение
G1/4
BПоколение
Серия B

Характеристики

Технические данные SE-1/4-B

Основные

Функция распределителя: Быстрый выхлоп
Пневматическое подключение, канал 1: G1/4
Пневматическое подключение, канал 2: G1/4
Тип крепления: Резьбовой
Стандартный номинальный расход выхлопа, 6 → 5 бар: 1200 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар: 960 л/мин
Условный проход: 7 мм
Положение при сборке: Любое
Пневматическое подключение, канал 3: G1/4

Условия работы

Рабочее давление: 0,5 … 10 бар
Температура окружающей среды: −20 … 75 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −20 … 75 °C

Масса

Вес продукта: 100 г

Материалы

Материал корпуса: Цинковая штамповка
Материал уплотнений: NBR

Принадлежности

Что подходит к SE-1/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
QS-G1/4-6-IШтуцер с цанговым соединением Арт. 186108
QS-G1/4-8Штуцер с цанговым соединением Арт. 186099
QS-G1/4-8-IШтуцер с цанговым соединением Арт. 186110
QSL-G1/4-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186351
QSL-G1/4-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186118
QSL-G1/4-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186120

Документы

Документация

PDFТаблица данных SE-1/4-BPDF · Festo · на русском PDFКаталог Festo SEUPDF · на английском · Festo, 2026 SEВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

SE-1/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у SE-1/4-B?

Клапан быстрого выхлопа Festo SE-1/4-B, артикул 9686: присоединение 1 — G1/4; условный проход — 7 мм; тип крепления — резьбовой; функция распределителя — быстрый выхлоп; пневматическое подключение, канал 2 — G1/4; масса — 100 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает SE-1/4-B?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −20 … 75 °C; температура среды — −20 … 75 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен SE-1/4-B?

Материал корпуса — цинковая штамповка; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SE-1/4-B?

SE — клапан быстрого выхлопа; 1/4 — пневматическое присоединение: G1/4; B — поколение: серия B.

06Какие исполнения есть в серии SE, кроме SE-1/4-B?

В серии «Клапан быстрого выхлопа SE» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SE-1/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

08Есть ли на SE-1/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SEU; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SE-1/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SE-1/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SE-1/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 9686; ввоз официальный, с грузовой таможенной декларацией.
