FestoСоединительный кабель

SIM-K-WD-10-PU

GTIN 4052568079680 Оригинал Festo

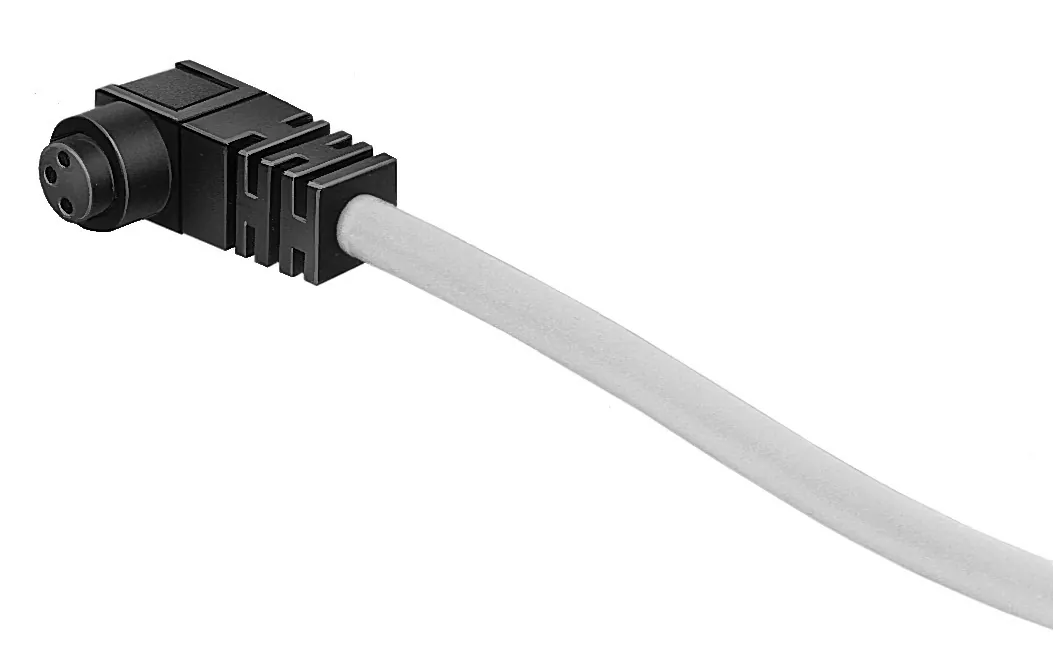

Соединительный кабель Festo SIM-K-WD-10-PU: для датчиков положения.

Атрибуты кабеля: Стандарт
Номинальное сечение провода: 0,25 mm2
Диаметр кабеля: 4,5 мм
Диапазон рабочего напряжения DC: 0 … 60 В
Частота соединения: 100
Масса: 259 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр кабеля

3,8 мм
4,5 мм
5,2 мм
6,3 мм

Диапазон рабочего напряжения DC

0 … 30 В
0 … 60 В
0 … 70 В
0 … 250 В
10 … 30 В

Характеристики

Технические данные SIM-K-WD-10-PU

Основные

Соответствует стандарту: Цвета проводов и обозначения контактов по EN 60947-5-2; EN 61076-2-104; EN 61984
Идентификация кабеля: Без держателя маркировочных табличек
Частота соединения: 100
Электрическое подключение 1, функция: Сторона полевого устройства
Электрическое подключение 1, исполнение: Круглый
Электрическое подключение 1, тип подключения: Розетка разъема
Электрическое подключение 1, выход кабеля: Угловой
Электрическое подключение 1, технология подключения: М8 с фиксатором А код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов: 3
Электрическое подключение 1, занятые контакты/провода: 3
Электрическое подключение 1, тип монтажа: Фиксатор
Электрическое подключение 2, функция: Сторона контроллера
Электрическое подключение 2, тип подключения: Кабель
Электрическое подключение 2, технология подключения: Открытый конец
Электрическое подключение 2, количество контактов/проводов: 3
Электрическое подключение 2, занятые контакты/провода: 3
Диапазон рабочего напряжения DC: 0 … 60 В
Диапазон рабочего напряжения АС: 0 … 60 В
Допустимая токовая нагрузка при 40°C: 3 А
Импульсная мощность: 1,5 кВ
Длина кабеля: 10 м
Атрибуты кабеля: Стандарт
Условия испытания кабеля: Прочность на изгиб в соответствии со стандартом Festo; Условия испытания — по запросу; В кабельной цепи: более 5 млн циклов, радиус изгиба 28 мм
Радиус изгиба, фиксированный монтаж кабеля: >= 23 мм
Радиус изгиба, гибкий монтаж кабеля: >= 46 мм
Диаметр кабеля: 4,5 мм
Допустимое отклонение диаметра кабеля: ± 0,1 мм
Структура кабеля: 3x0,25
Номинальное сечение провода: 0,25 mm2
Концы проводов: Разъем кабеля
Класс защиты: IP65; IP67
Примечание по классу защиты: В собранном состоянии
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по оборудованию низкого напряжения в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии): По британским нормам для электрооборудования; По британским нормам RoHS
Степень загрязнения: 3
Цвет оплетки кабеля: Серый
Цвет корпуса: Черный

Условия работы

Температура окружающей среды: −25 … 70 °C; −5 … 70 °C
Температура хранения: −25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L
Классификация сопротивления коррозии CRC: 4 — Очень высокая стойкост ьк коррозии

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS); Не содержит галоген
Материал оплетки кабеля: TPE-U(PUR)
Материал корпуса: TPE-U(PUR)
Материал уплотнений: NBR
Материал электрического контакта: Латунь, позолоченная
Материал изоляции: PP

Документы

Документация

PDFТаблица данных SIM-K-WD-10-PUPDF · Festo · на русском SIMВсе исполнения серии42 позиции, подбор по параметрам

FAQ

Частые вопросы

SIM-K-WD-10-PU: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у SIM-K-WD-10-PU?

Соединительный кабель Festo SIM-K-WD-10-PU, артикул 192963: атрибуты кабеля — стандарт; номинальное сечение провода — 0,25 mm2; диаметр кабеля — 4,5 мм; диапазон рабочего напряжения DC — 0 … 60 В; частота соединения — 100; масса — 259 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать SIM-K-WD-10-PU?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C, −5 … 70 °C; класс защиты — IP65, IP67.

04Из каких материалов изготовлен SIM-K-WD-10-PU?

Материал оплетки кабеля — TPE-U(PUR); материал корпуса — TPE-U(PUR); материал уплотнений — NBR; материал электрического контакта — латунь, позолоченная. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SIM, кроме SIM-K-WD-10-PU?

В серии «Соединительный кабель SIM» — 42 позиции. У SIM-K-WD-10-PU: диаметр кабеля — 4,5 мм; диапазон рабочего напряжения DC — 0 … 60 В. Другие варианты (диаметр кабеля: 3,8 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на SIM-K-WD-10-PU документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SIM-K-WD-10-PU и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SIM-K-WD-10-PU в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SIM-K-WD-10-PU — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 192963; ввоз официальный, с грузовой таможенной декларацией.
