FestoДатчик положения

SMTO-1-NS-S-LED-24-C

GTIN 4052568117061 Оригинал Festo

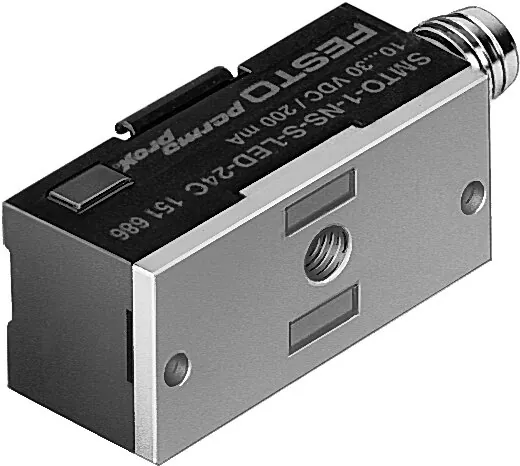

Датчик положения Festo SMTO-1-NS-S-LED-24-C: со светодиодом и встроенной схемой защиты, без крепежного комплекта.

Форма
Блочного проекта
Выход переключателя
NPN
Направление выхода
Аксиальный
Принцип измерения
Магнитный, индуктивный
Основан на стандарте
EN 60947-5-2
Масса
20 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Форма

  • Блочного проекта
  • Для Т-образной щели
  • Круглый

Выход переключателя

Характеристики

Технические данные SMTO-1-NS-S-LED-24-C

Основные

Форма
Блочного проекта
Основан на стандарте
EN 60947-5-2
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Позиция
Принцип измерения
Магнитный, индуктивный
Точность повторения
0,2 мм
Выход переключателя
NPN
Функция переключающего элемента
Нормально разомкнутый контакт
Гистерезис
0,1 … 1,5 мм
Время включения
<= 1 мс
Время выключения
<= 1 мс
Макс. частота переключения
1 кГц
Макс. выходной ток
200 мА
Макс. характеристика контакта DC
6 Вт
Падение напряжения
<= 3 В
Защита от индуктивной нагрузки
Адаптирован к катушкам MZ-, MY-, ME
Остаточный ток
<= 0,01 мА
Защита от короткого замыкания
Пульсирующий
Способность выдерживать перегрузку
Имеется в наличии
Диапазон рабочего напряжения DC
10 … 30 В
Остаточная пульсация
10 %
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M8x1, A-код по EN 61076-2-104
Электрическое подключение 1, количество контактов/проводов
3
Направление выхода
Аксиальный
Тип крепления
С принадлежностями
Положение при сборке
Любое
Цвет корпуса
Черный
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67

Условия работы

Температура окружающей среды
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
20 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал электрического контакта
Латунь, позолоченная
Материал корпуса
PC; PET; POM; Сталь; PUR; Цинковая штамповка

Принадлежности

Что подходит к SMTO-1-NS-S-LED-24-C

По разделу «Принадлежности» каталога Festo — для размера 1.

Крепление2

Документы

Документация

PDFТаблица данных SMTO-1-NS-S-LED-24-CPDF · Festo · на русскомPDFКаталог Festo SMTO-1PDF · на английском · Festo, 2026SMTOВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

SMTO-1-NS-S-LED-24-C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SMTO-1-NS-S-LED-24-C?

Датчик положения Festo SMTO-1-NS-S-LED-24-C, артикул 151686: форма — блочного проекта; выход переключателя — NPN; направление выхода — аксиальный; принцип измерения — магнитный, индуктивный; основан на стандарте — EN 60947-5-2; масса — 20 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик положения?

Сообщает системе управления, что поршень цилиндра или другой объект находится в заданной точке. Принцип измерения и способ установки указаны в характеристиках.

03В каких условиях можно использовать SMTO-1-NS-S-LED-24-C?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP67.

04Из каких материалов изготовлен SMTO-1-NS-S-LED-24-C?

Материал электрического контакта — латунь, позолоченная; материал корпуса — PC, PET, POM, сталь, PUR, цинковая штамповка. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии SMTO, кроме SMTO-1-NS-S-LED-24-C?

В серии «Датчик положения SMTO» — 12 позиций. У SMTO-1-NS-S-LED-24-C: форма — блочного проекта; выход переключателя — NPN. Другие варианты (форма: круглый) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SMTO-1-NS-S-LED-24-C?

В блоке «Принадлежности» на этой странице: крепление (2). Например: SMB-1. Подобраны по каталогу Festo для этого размера.

07Есть ли на SMTO-1-NS-S-LED-24-C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SMTO-1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SMTO-1-NS-S-LED-24-C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SMTO-1-NS-S-LED-24-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SMTO-1-NS-S-LED-24-C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151686; ввоз официальный, с грузовой таможенной декларацией.
