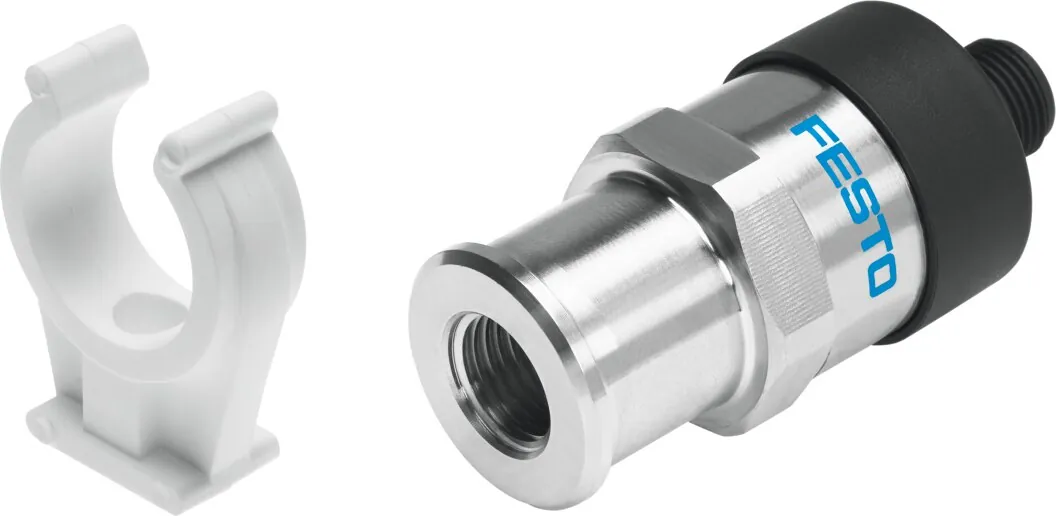

FestoДатчик давления

SPTW-P100R-G14-A-M12

GTIN 4052568256036 Оригинал Festo

Датчик давления Festo SPTW-P100R-G14-A-M12: 4 — 20 мА; 0 бар; 8 … 30 В; датчик давления с тонкой металлической мембраной.

Аналоговый выход
4 — 20 мА
Диапазон измерения давления, начальное значение
0 бар
Диапазон рабочего напряжения DC
8 … 30 В
Авторизация
Знак RCM; c UL us — Listed (OL)
Измеряемая величина
Избыточное давление
Масса
80 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диапазон измерения давления, начальное значение

Метод измерения

Обозначение

Что означает SPTW-P100R-G14-A-M12

  1. SPTWСерия

    Датчик давления

  2. P100RДиапазон измерения давления и вход давления

    0 … 100 бар; избыточное давление

  3. G14Пневматическое присоединение

    G1/4

  4. AЭлектрический выход 1

    4 … 20 мА

  5. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SPTW-P100R-G14-A-M12

Основные

Авторизация
Знак RCM; c UL us — Listed (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Измеряемая величина
Избыточное давление
Метод измерения
Датчик давления с тонкой металлической мембраной
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
100 бар
Диапазон перегрузки
200 бар
Избыточное давление
200 бар
Точность, полный диапазон измеряемой величины
1 %FS
Точность повторения в ± % шкалы
0,1 %FS
Аналоговый выход
4 — 20 мА
Ошибка линейности в ± % шкалы
0,5 %FS
Защита от короткого замыкания
Да
Диапазон рабочего напряжения DC
8 … 30 В
Защищен от смены полярности
Для рабочего напряжения
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, тип монтажа
Фиксация винта
Тип крепления
С внутренней резьбой; с принадлежностями
Положение при сборке
Любое
Пневматическое присоединение
G1/4
Класс защиты
IP67

Условия работы

Давление перегрузки
20 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Среда; Газообразная среда
Температура среды
0 … 80 °C
Температура окружающей среды
0 … 80 °C
Классификация сопротивления коррозии CRC
4 — Очень высокая стойкост ьк коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
80 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса разъема
PA
Материал корпуса
PA; VMQ (силикон); Легированная сталь, нержавеющая
Материалы в контакте со средой
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SPTW-P100R-G14-A-M12

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление1

Документы

Документация

PDFТаблица данных SPTW-P100R-G14-A-M12PDF · Festo · на русскомPDFКаталог Festo SPTWPDF · на английском · Festo, 2026SPTWВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

SPTW-P100R-G14-A-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SPTW-P100R-G14-A-M12?

Датчик давления Festo SPTW-P100R-G14-A-M12, артикул 8000108: аналоговый выход — 4 — 20 мА; диапазон измерения давления, начальное значение — 0 бар; диапазон рабочего напряжения DC — 8 … 30 В; авторизация — знак RCM, c UL us — Listed (OL); измеряемая величина — избыточное давление; масса — 80 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает датчик давления?

Контролирует давление или вакуум в системе и выдаёт сигнал при достижении заданного значения. Диапазон измерения и тип выхода указаны в характеристиках.

03В каких условиях можно использовать SPTW-P100R-G14-A-M12?

По таблице данных Festo: температура окружающей среды — 0 … 80 °C; температура среды — 0 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], среда, газообразная среда; класс защиты — IP67.

04Из каких материалов изготовлен SPTW-P100R-G14-A-M12?

Материал корпуса разъема — PA; материал корпуса — PA, VMQ (силикон), легированная сталь, нержавеющая; материалы в контакте со средой — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение SPTW-P100R-G14-A-M12?

SPTW — датчик давления; P100R — диапазон измерения давления и вход давления: 0 … 100 бар, избыточное давление; G14 — пневматическое присоединение: G1/4; A — электрический выход 1: 4 … 20 мА; M12 — электрическое подключение: разъём M12, кодировка A.

06Какие исполнения есть в серии SPTW, кроме SPTW-P100R-G14-A-M12?

В серии «Датчик давления SPTW» — 18 позиций. У SPTW-P100R-G14-A-M12: диапазон измерения давления, начальное значение — 0 бар. Другие варианты (диапазон измерения давления, начальное значение: −1 бар) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к SPTW-P100R-G14-A-M12?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (1). Например: QS-G1/4-10, PQ-RK-22-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на SPTW-P100R-G14-A-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SPTW; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит SPTW-P100R-G14-A-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SPTW-P100R-G14-A-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10SPTW-P100R-G14-A-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8000108; ввоз официальный, с грузовой таможенной декларацией.
