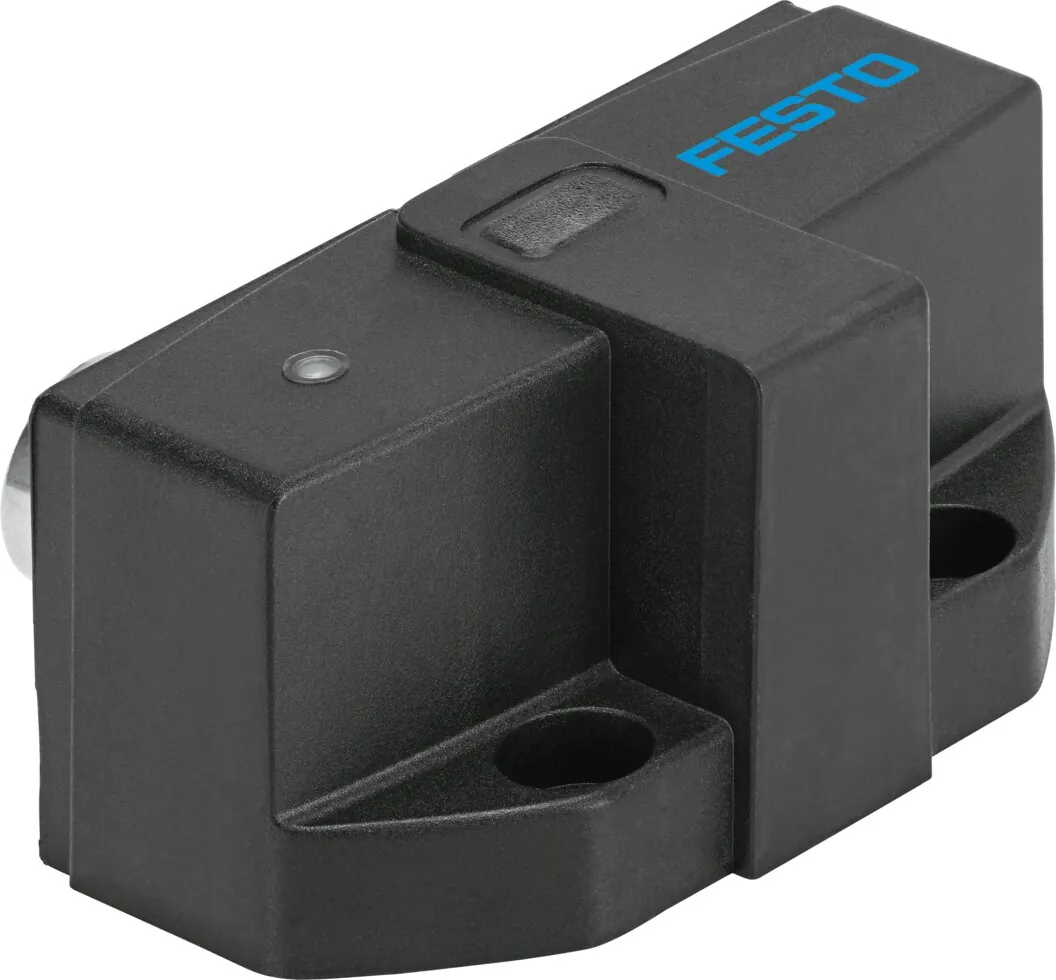

FestoБлок концевых выключателей

SRBG-C1-N-1-AS-M12-M12

GTIN 4052568271367 Оригинал Festo

Блок концевых выключателей Festo SRBG-C1-N-1-AS-M12-M12: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators, inductive measuring principle.

Выход переключателя
AS-Interface
Основан на стандарте
EN 60947-5-2; VDI/VDE 3845
Электрическое подключение 1, количество контактов/проводов
4
Форма
Угловой
Авторизация
Знак RCM; c UL us (OL)
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Характеристики

Технические данные SRBG-C1-N-1-AS-M12-M12

Основные

Форма
Угловой
Основан на стандарте
EN 60947-5-2; VDI/VDE 3845
Авторизация
Знак RCM; c UL us (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Принцип измерения
Индуктивный
Выход переключателя
AS-Interface
Функция переключающего элемента
Н.З. или Н.О. контакт, переключаемый
Макс. частота переключения
100 Гц
Макс. выходное коммутируемое напряжение DC
26,4 В
Макс. выходной ток DC
100 мА
Макс. характеристика контакта DC
2,5 Вт
Протокол
AS-Interface
AS-интерфейс, версия протокола
V3.0
AS-интерфейс, диапазон адресации
1 А … 31 А (0); 1B … 31B
Диапазон рабочего напряжения DC
26,5 … 31,6 В
Холостой ток
<= 35 мА
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
Резьбовой
Положение при сборке
Любое
Режим готовности дисплея
Зеленый светодиод
Рабочий режим дисплея
Жёлтый светодиод
Индикация состояния
Желтый светодиод = статус переключения распределителя; Красный светодиод = разрыв провода/короткое замыкание на распределителе
Класс защиты
IP67
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−25 … 70 °C
Температура хранения
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
70 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал винтов
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SRBG-C1-N-1-AS-M12-M12

По разделу «Принадлежности» каталога Festo — для размера 1.

Катушки и управление2
Датчики и кабели11

Документы

Документация

PDFТаблица данных SRBG-C1-N-1-AS-M12-M12PDF · Festo · на русскомPDFКаталог Festo SRBGPDF · на английском · Festo, 2026SRBGВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBG-C1-N-1-AS-M12-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBG-C1-N-1-AS-M12-M12?

Блок концевых выключателей Festo SRBG-C1-N-1-AS-M12-M12, артикул 3567908: выход переключателя — AS-Interface; основан на стандарте — EN 60947-5-2, VDI/VDE 3845; электрическое подключение 1, количество контактов/проводов — 4; форма — угловой; авторизация — знак RCM, c UL us (OL); масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBG-C1-N-1-AS-M12-M12?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP67.

03Из каких материалов изготовлен SRBG-C1-N-1-AS-M12-M12?

Материал корпуса — PBT; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии SRBG, кроме SRBG-C1-N-1-AS-M12-M12?

В серии «Блок концевых выключателей SRBG» — 7 позиций. У SRBG-C1-N-1-AS-M12-M12: выход переключателя — AS-Interface. Другие варианты (выход переключателя: PNP, неконтактный 2-проводной) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к SRBG-C1-N-1-AS-M12-M12?

В блоке «Принадлежности» на этой странице: катушки и управление (2), датчики и кабели (11). Например: SASF-S2-B-F-A34, ASI-KK-FK. Подобраны по каталогу Festo для этого размера.

06Есть ли на SRBG-C1-N-1-AS-M12-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит SRBG-C1-N-1-AS-M12-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBG-C1-N-1-AS-M12-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08SRBG-C1-N-1-AS-M12-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3567908; ввоз официальный, с грузовой таможенной декларацией.
