FestoБлок концевых выключателей

SRBG-C1-N-1-ZU-M12

GTIN 4052568271381 Оригинал Festo

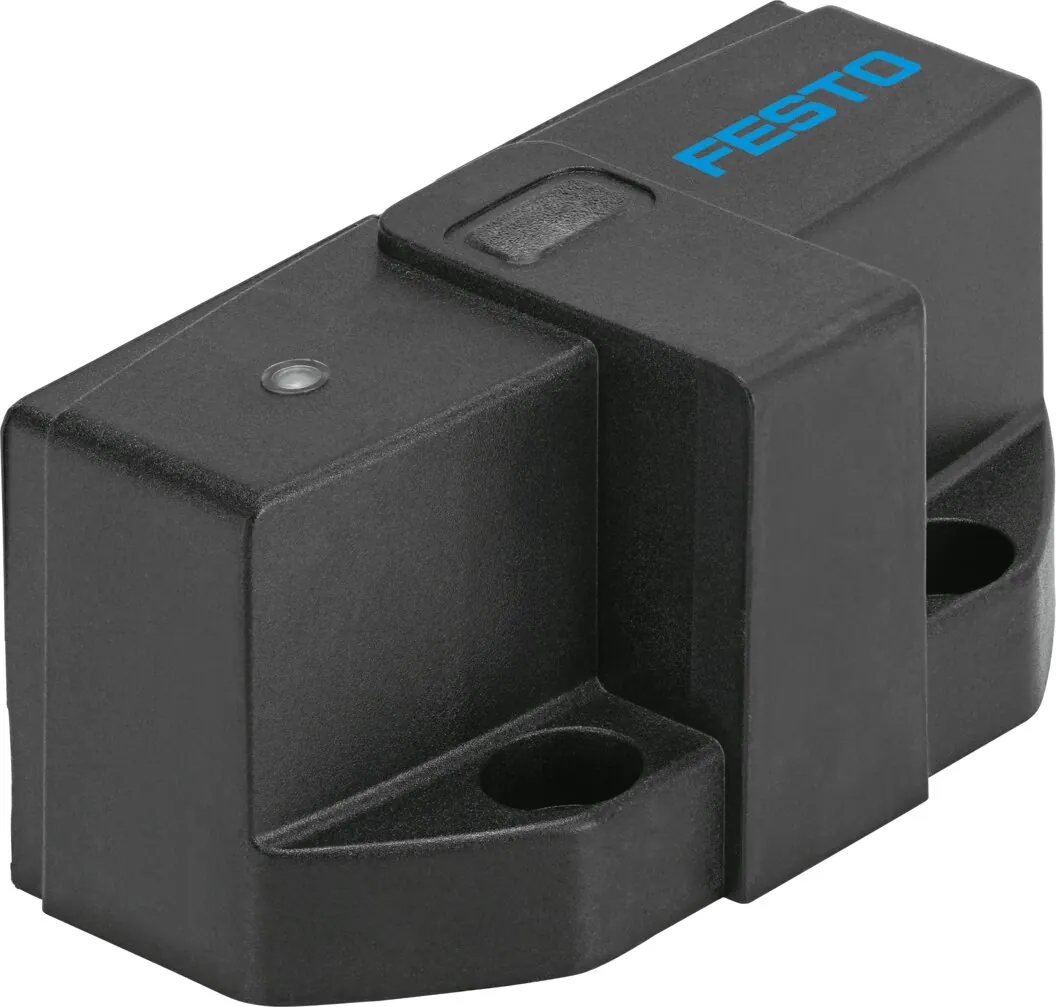

Блок концевых выключателей Festo SRBG-C1-N-1-ZU-M12: for electrical feedback and position monitoring of process valves actuated with pneumatic quarter turn actuators, inductive measuring principle.

Выход переключателя
Неконтактный 2-проводной
Основан на стандарте
EN 60947-5-2; VDI/VDE 3845
Электрическое подключение 1, количество контактов/проводов
4
Форма
Угловой
Авторизация
CCC; Знак RCM; c UL us (OL)
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Выход переключателя

Обозначение

Что означает SRBG-C1-N-1-ZU-M12

  1. SRBGСерия

    Блок концевых выключателей

  2. C1Исполнение

    Сдвоенный датчик

  3. NПринцип действия датчика

    Индуктивный датчик

  4. 1Номинальное напряжение

    24 В пост. тока

  5. ZUЭлектрический выход 1

    2-проводный, нормально разомкнутый

  6. M12Электрическое подключение

    Разъём M12, кодировка A

Характеристики

Технические данные SRBG-C1-N-1-ZU-M12

Основные

Форма
Угловой
Основан на стандарте
EN 60947-5-2; VDI/VDE 3845
Авторизация
CCC; Знак RCM; c UL us (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Знак KC
KC-EMV
Сертификационный департамент
2020960305001335
Принцип измерения
Индуктивный
Выход переключателя
Неконтактный 2-проводной
Функция переключающего элемента
Нормально разомкнутый контакт
Макс. частота переключения
500 Гц
Макс. выходной ток DC
100 мА
Падение напряжения
<= 6 В
Минимальный ток нагрузки
4 мА
Остаточный ток
0 … 1 мА
Диапазон рабочего напряжения DC
6 … 60 В
Защищен от смены полярности
Для всех электрических соединений
Электрическое подключение 1, тип подключения
Разъем
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Тип крепления
Резьбовой
Положение при сборке
Любое
Рабочий режим дисплея
Жёлтый светодиод
Класс защиты
IP67
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Степень загрязнения
3

Условия работы

Температура окружающей среды
−25 … 70 °C
Температура хранения
−25 … 70 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III

Масса

Вес продукта
70 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
PBT
Материал винтов
Легированная сталь, нержавеющая

Принадлежности

Что подходит к SRBG-C1-N-1-ZU-M12

По разделу «Принадлежности» каталога Festo — для размера 1.

Катушки и управление2
Датчики и кабели11

Документы

Документация

PDFТаблица данных SRBG-C1-N-1-ZU-M12PDF · Festo · на русскомPDFКаталог Festo SRBGPDF · на английском · Festo, 2026SRBGВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

SRBG-C1-N-1-ZU-M12: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у SRBG-C1-N-1-ZU-M12?

Блок концевых выключателей Festo SRBG-C1-N-1-ZU-M12, артикул 3568056: выход переключателя — неконтактный 2-проводной; основан на стандарте — EN 60947-5-2, VDI/VDE 3845; электрическое подключение 1, количество контактов/проводов — 4; форма — угловой; авторизация — CCC, знак RCM, c UL us (OL); масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать SRBG-C1-N-1-ZU-M12?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C; класс защиты — IP67.

03Из каких материалов изготовлен SRBG-C1-N-1-ZU-M12?

Материал корпуса — PBT; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение SRBG-C1-N-1-ZU-M12?

SRBG — блок концевых выключателей; C1 — исполнение: сдвоенный датчик; N — принцип действия датчика: индуктивный датчик; 1 — номинальное напряжение: 24 В пост. тока; ZU — электрический выход 1: 2-проводный, нормально разомкнутый; M12 — электрическое подключение: разъём M12, кодировка A.

05Какие исполнения есть в серии SRBG, кроме SRBG-C1-N-1-ZU-M12?

В серии «Блок концевых выключателей SRBG» — 7 позиций. У SRBG-C1-N-1-ZU-M12: выход переключателя — неконтактный 2-проводной. Другие варианты (выход переключателя: AS-Interface, PNP) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к SRBG-C1-N-1-ZU-M12?

В блоке «Принадлежности» на этой странице: катушки и управление (2), датчики и кабели (11). Например: SASF-S2-B-F-A34, ASI-KK-FK. Подобраны по каталогу Festo для этого размера.

07Есть ли на SRBG-C1-N-1-ZU-M12 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo SRBG; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит SRBG-C1-N-1-ZU-M12 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте SRBG-C1-N-1-ZU-M12 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09SRBG-C1-N-1-ZU-M12 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 3568056; ввоз официальный, с грузовой таможенной декларацией.
