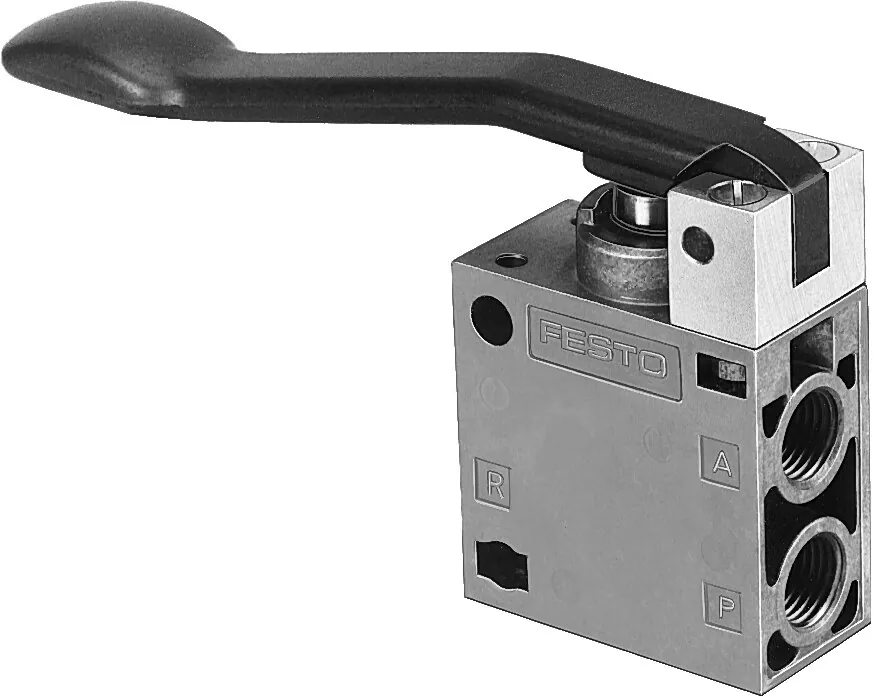

FestoРаспределитель с ручным управлением

TH-3-1/4-B

GTIN 4052568001674 Оригинал Festo

Распределитель с ручным управлением Festo TH-3-1/4-B: нормально закрытый. Этот тип подходит для работы на вакууме.

Функция
3/2 Н.З., моностабильный
Присоединение 1
G1/4
Условный проход
7 мм
Приводное усилие
10,5 Н
Стандартный номинальный расход
600 л/мин
Масса
210 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные TH-3-1/4-B

Основные

Функция распределителя
3/2 Н.З., моностабильный
Стандартный номинальный расход
600 л/мин
Тип конструкции
Тарельчатое седло
Условный проход
7 мм
Тип пилотного управления
Прямой
Приводное усилие
10,5 Н
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4

Условия работы

Рабочее давление
−0,95 … 10 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
210 г

Материалы

Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к TH-3-1/4-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных TH-3-1/4-BPDF · Festo · на русскомTHВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

TH-3-1/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у TH-3-1/4-B?

Распределитель с ручным управлением Festo TH-3-1/4-B, артикул 8983: функция — 3/2 Н.З., моностабильный; присоединение 1 — G1/4; условный проход — 7 мм; приводное усилие — 10,5 Н; стандартный номинальный расход — 600 л/мин; масса — 210 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель с ручным управлением?

Чтобы оператор сам подавал и сбрасывал сжатый воздух — рычагом, кнопкой или тумблером, без электрического сигнала.

03При каком давлении и температуре работает TH-3-1/4-B?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −10 … 60 °C.

04Из каких материалов изготовлен TH-3-1/4-B?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии TH, кроме TH-3-1/4-B?

В серии «Распределитель с ручным управлением TH» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к TH-3-1/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G1/4-10. Подобраны по каталогу Festo для этого размера.

07Есть ли на TH-3-1/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит TH-3-1/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте TH-3-1/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09TH-3-1/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8983; ввоз официальный, с грузовой таможенной декларацией.
