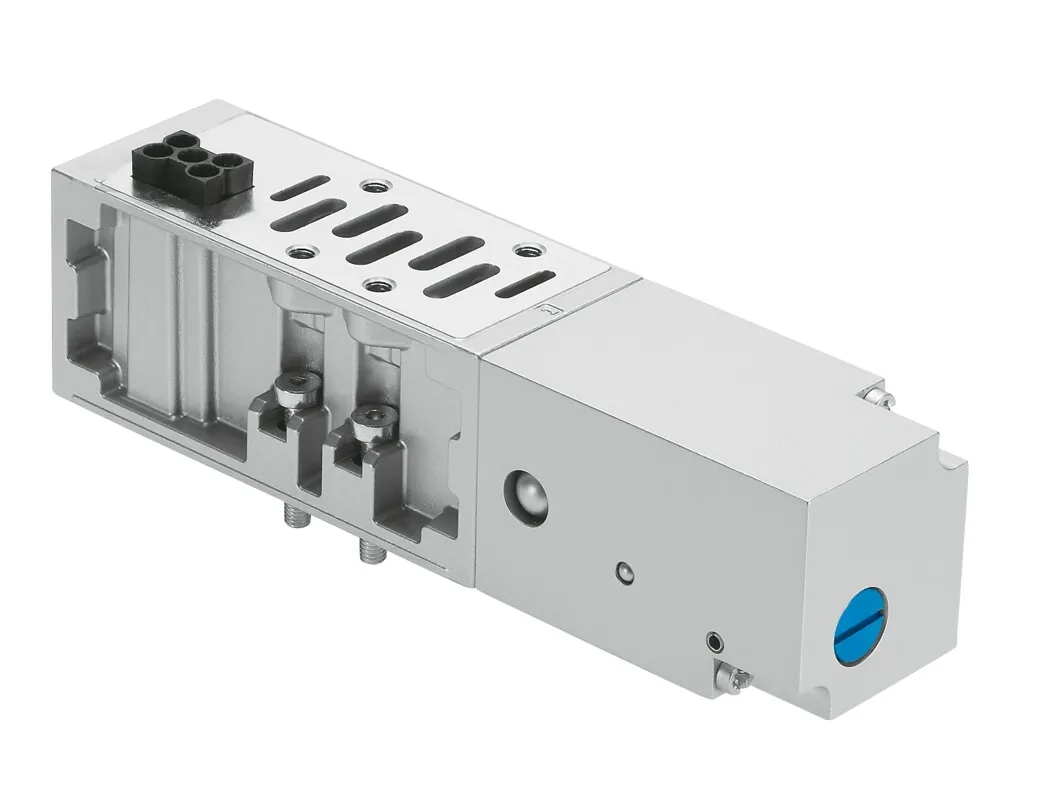

FestoВертикальная изолирующая плита
VABF-S2-1-L1D1-C
GTIN 4052568184391 Оригинал Festo
Вертикальная изолирующая плита Festo VABF-S2-1-L1D1-C: для пневмоострова VTSA, стандартная стыковая поверхность по 5599-1, 5599-2, для монтажа между плитой и распределителем, давление питания пневмоострова заблокировано.
- Ширина
- 43 мм
- Основан на стандарте
- ISO 5599-2
- Положение при сборке
- Любое
- Вертикальный монтаж пневмоэлементов
- Заглушка для канала 1
- Стандартный номинальный расход
- 1200 л/мин
- Масса
- 600 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные VABF-S2-1-L1D1-C
Основные
- Ширина
- 43 мм
- Основан на стандарте
- ISO 5599-2
- Положение при сборке
- Любое
- Вертикальный монтаж пневмоэлементов
- Заглушка для канала 1
- Стандартный номинальный расход
- 1200 л/мин
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по сосудам под давлением
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам для электрооборудования
- Класс защиты
- IP65; NEMA 4
- Вертикальный стыковой тип монтажа
- На коллекторе; на индивидуальной плите
Условия работы
- Рабочее давление
- −0,9 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 600 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
VABF-S2-1-L1D1-C: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VABF-S2-1-L1D1-C?
Вертикальная изолирующая плита Festo VABF-S2-1-L1D1-C, артикул 546096: ширина — 43 мм; основан на стандарте — ISO 5599-2; положение при сборке — любое; вертикальный монтаж пневмоэлементов — заглушка для канала 1; стандартный номинальный расход — 1200 л/мин; масса — 600 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02При каком давлении и температуре работает VABF-S2-1-L1D1-C?
По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.
03Из каких материалов изготовлен VABF-S2-1-L1D1-C?
Материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
04Какие исполнения есть в серии VABF, кроме VABF-S2-1-L1D1-C?
В серии «Блоки регуляторов VABF» — 129 позиций. У VABF-S2-1-L1D1-C: ширина — 43 мм. Другие варианты (ширина: 42 мм, 54 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
05Есть ли на VABF-S2-1-L1D1-C документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
06Сколько стоит VABF-S2-1-L1D1-C и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VABF-S2-1-L1D1-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
07VABF-S2-1-L1D1-C — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546096; ввоз официальный, с грузовой таможенной декларацией.
