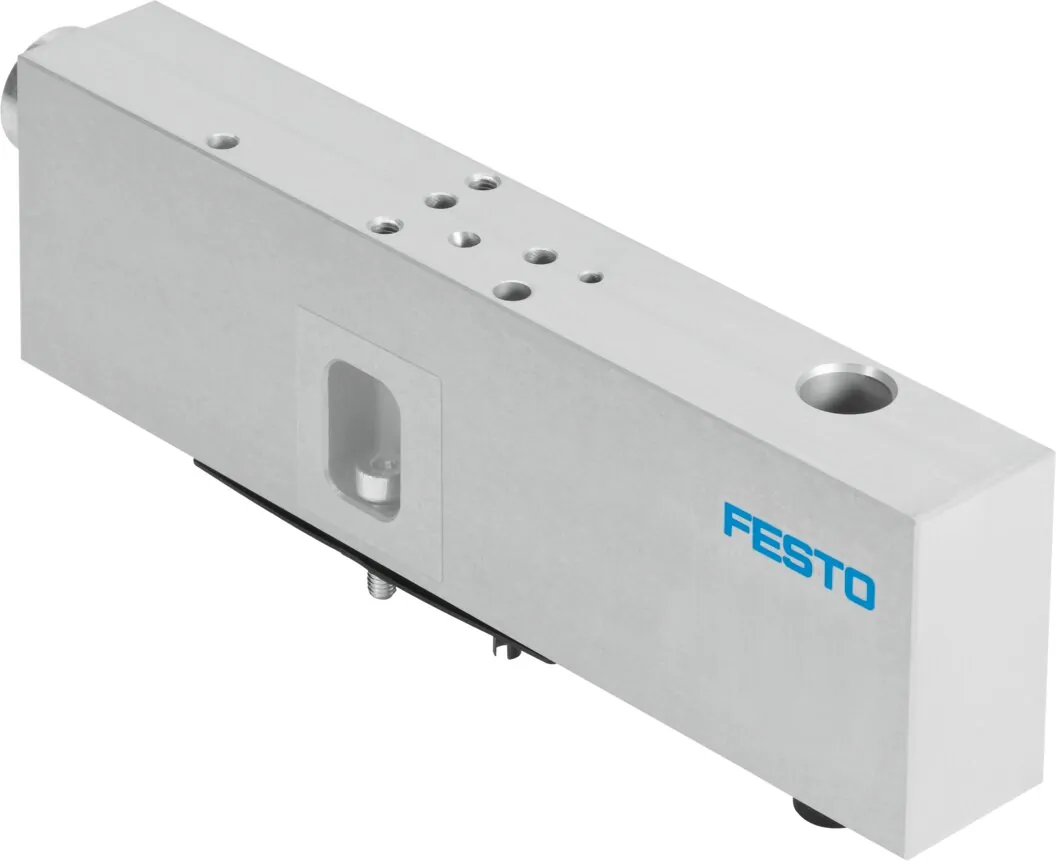

FestoПромежуточная плита

VABF-S4-2-S

GTIN 4052568219758 Оригинал Festo

Промежуточная плита Festo VABF-S4-2-S: 18 мм; ISO 15407-2.

Ширина
18 мм
Основан на стандарте
ISO 15407-2
Положение при сборке
Любое
Класс защиты
IP65; NEMA 4
Масса
204 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ширина

  • 18 мм
  • 26 мм
  • 38 мм
  • 42 мм
  • 43 мм
  • 44 мм
  • 54 мм

Основан на стандарте

Характеристики

Технические данные VABF-S4-2-S

Основные

Ширина
18 мм
Основан на стандарте
ISO 15407-2
Положение при сборке
Любое
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Класс защиты
IP65; NEMA 4
Вертикальный стыковой тип монтажа
На коллекторе; на индивидуальной плите
Подвод пилотного воздуха 14
Коллектор, размер 18 мм по ISO 15407-2
Пневматическое подключение, канал 1
Коллектор, размер 18 мм по ISO 15407-2
Пневматическое присоединение, канал 4
Коллектор, размер 18 мм по ISO 15407-2
Пневматическое присоединение, канал 5
Коллектор, размер 18 мм по ISO 15407-2

Условия работы

Рабочее давление
3 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
203,5 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал плиты
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VABF-S4-2-SPDF · Festo · на русскомVABFВсе исполнения серии129 позиций, подбор по параметрам

FAQ

Частые вопросы

VABF-S4-2-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABF-S4-2-S?

Промежуточная плита Festo VABF-S4-2-S, артикул 573200: ширина — 18 мм; основан на стандарте — ISO 15407-2; положение при сборке — любое; класс защиты — IP65, NEMA 4; масса — 204 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает VABF-S4-2-S?

По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.

03Из каких материалов изготовлен VABF-S4-2-S?

Материал плиты — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии VABF, кроме VABF-S4-2-S?

В серии «Блоки регуляторов VABF» — 129 позиций. У VABF-S4-2-S: ширина — 18 мм; основан на стандарте — ISO 15407-2. Другие варианты (ширина: 26 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на VABF-S4-2-S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит VABF-S4-2-S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABF-S4-2-S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07VABF-S4-2-S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 573200; ввоз официальный, с грузовой таможенной декларацией.
