FestoКлапан плавного пуска

VABF-S6-1-P5A4-G12-4-1-P

GTIN 4052568007669 Оригинал Festo

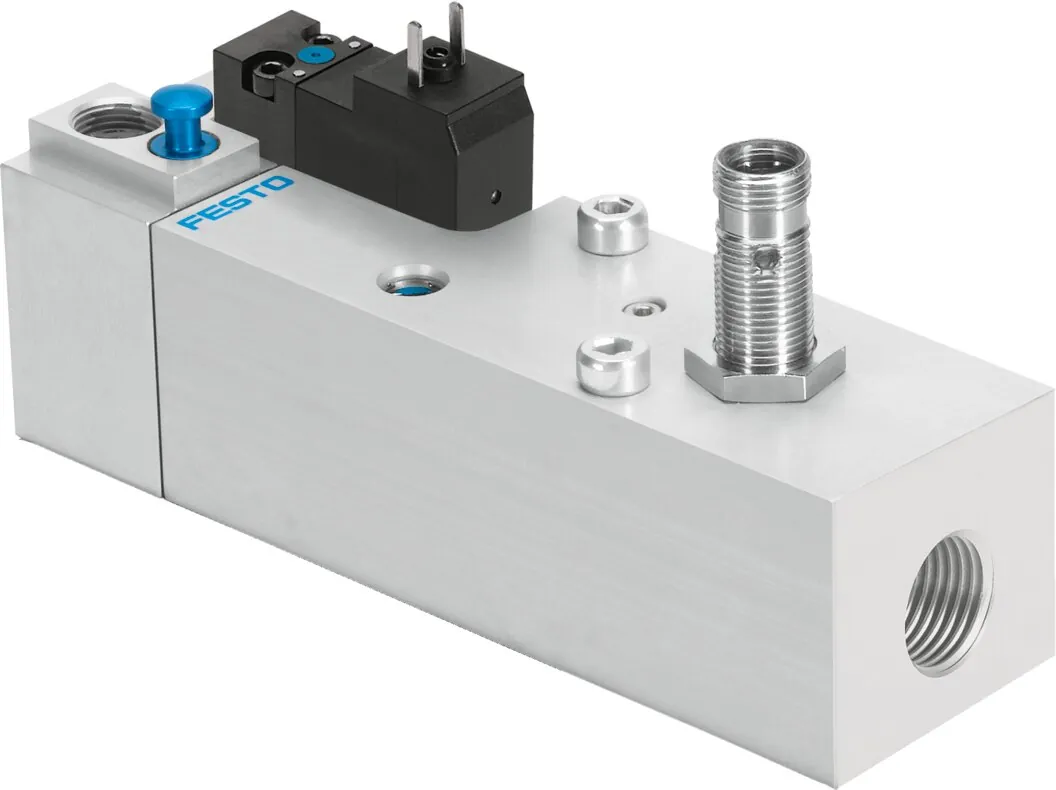

Клапан плавного пуска Festo VABF-S6-1-P5A4-G12-4-1-P: iSO 5599-2.

Основан на стандарте
ISO 5599-2
Макс. позитивный тестовый импульс с логикой 0
2500 мкс
Макс. негативный тестовый импульс с логикой 1
1400 мкс
Тип управления
Электрический
Тип уплотнения
Мягкий
Масса
605 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VABF-S6-1-P5A4-G12-4-1-P

Основные

Макс. позитивный тестовый импульс с логикой 0
2500 мкс
Макс. негативный тестовый импульс с логикой 1
1400 мкс
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Основан на стандарте
ISO 5599-2
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; самовозврат с помощью управляющего электрического сигнала
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Функция распределителя
Функция повышения давления
Функция переключающего элемента
Нормально разомкнутый контакт
Примечания по динамизации усилия
Частота переключения мин. 1/месяц
Опрос позиции переключения
Позиция переключения для датчика
Предварительная настройка давления переключения
0,4 МПа
Стандартный номинальный расход выпуск воздуха
3000 л/мин; 3300 л/мин
Номинальное рабочее напряжение DC
24 В
Характеристики катушки
24 В пост. тока: 2.5 Вт
Допустимые колебания напряжения
+/- 10 %
Класс защиты
IP65; NEMA 4
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма
Подключение датчика
Разъем; 4-пин; M12x1
Тип крепления
На монтажной плите
Подвод пилотного воздуха 12/14
Монтажная плита размер 1 по ISO 5599-2
Пневматическое подключение, канал 1
Монтажная плита размер 1 по ISO 5599-2
Пневматическое подключение, канал 2
Монтажная плита размер 1 по ISO 5599-2
Пневматическое подключение, канал 3
G1/2
Пневматическое присоединение, канал 4
Монтажная плита размер 1 по ISO 5599-2

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
605 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав
Материал винтов
Сталь; Гальванизирован

Документы

Документация

PDFТаблица данных VABF-S6-1-P5A4-G12-4-1-PPDF · Festo · на русскомVABFВсе исполнения серии129 позиций, подбор по параметрам

FAQ

Частые вопросы

VABF-S6-1-P5A4-G12-4-1-P: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABF-S6-1-P5A4-G12-4-1-P?

Клапан плавного пуска Festo VABF-S6-1-P5A4-G12-4-1-P, артикул 557377: основан на стандарте — ISO 5599-2; макс. позитивный тестовый импульс с логикой 0 — 2500 мкс; макс. негативный тестовый импульс с логикой 1 — 1400 мкс; тип управления — электрический; тип уплотнения — мягкий; масса — 605 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает VABF-S6-1-P5A4-G12-4-1-P?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, NEMA 4.

04Из каких материалов изготовлен VABF-S6-1-P5A4-G12-4-1-P?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав; материал винтов — сталь, гальванизирован. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VABF, кроме VABF-S6-1-P5A4-G12-4-1-P?

В серии «Блоки регуляторов VABF» — 129 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VABF-S6-1-P5A4-G12-4-1-P документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VABF-S6-1-P5A4-G12-4-1-P и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABF-S6-1-P5A4-G12-4-1-P в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VABF-S6-1-P5A4-G12-4-1-P — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 557377; ввоз официальный, с грузовой таможенной декларацией.
