FestoКлапан плавного пуска
VABF-S6-1-P5A4S1YE-G12-1T5-PA
GTIN 4052568299361 Оригинал Festo

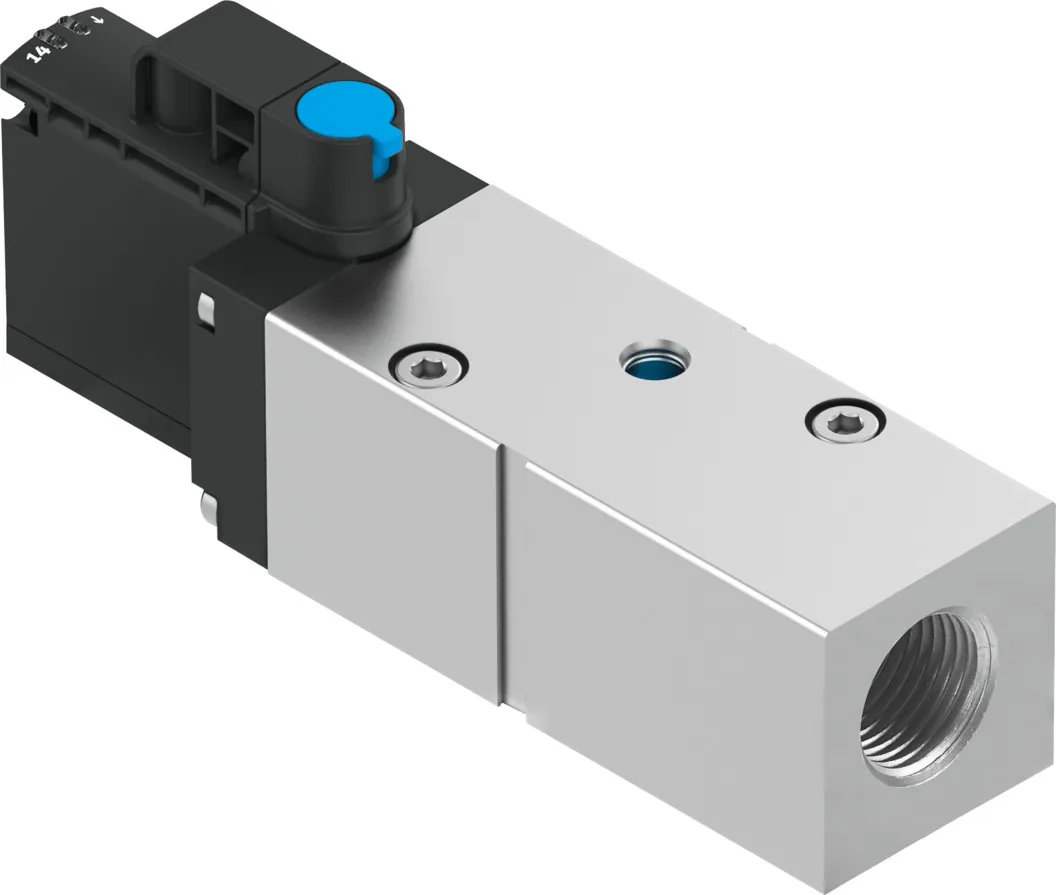

Клапан плавного пуска Festo VABF-S6-1-P5A4S1YE-G12-1T5-PA.
- Макс. позитивный тестовый импульс с логикой 0
- 2000 мкс
- Макс. негативный тестовый импульс с логикой 1
- 1200 мкс
- Монтажный шаг
- 41 мм
- Размер клапана
- 40 мм
- Тип управления
- Электрический
- Масса
- 466 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные VABF-S6-1-P5A4S1YE-G12-1T5-PA
Основные
- Макс. позитивный тестовый импульс с логикой 0
- 2000 мкс
- Макс. негативный тестовый импульс с логикой 1
- 1200 мкс
- Монтажный шаг
- 41 мм
- Размер клапана
- 40 мм
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Тип управления
- Электрический
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; самовозврат с помощью управляющего электрического сигнала
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внутренний
- Направление потока
- Нереверсивный
- Функция распределителя
- Нарастание давления; Выхлоп
- Функция переключающего элемента
- Нормально замкнутый контакт
- Перекрытие
- Отрицательное перекрытие
- Примечания по динамизации усилия
- Частота переключения мин. 1/месяц
- Отображение статуса сигнала
- Жёлтый светодиод: управление клапаном; Зелёный светодиод: реле давления, давление сброшено
- Опрос позиции переключения
- Через реле давления, давление сброшено
- Стандартный номинальный расход выпуск воздуха
- 3000 л/мин; 3300 л/мин
- Рабочий цикл
- 100 %
- Номинальное рабочее напряжение DC
- 24 В
- Характеристики катушки
- 24 В пост. тока: 1.6 Вт
- Допустимые колебания напряжения
- +/- 10 %
- Класс защиты
- IP65
- MTTF, субэлемент
- 452 лет, реле давления
- Электрическое подключение
- Полевая шина; Вставной
- Тип крепления
- На монтажной плите
- Пневматическое подключение, канал 3
- G1/2
Условия работы
- Рабочее давление
- 3 … 10 бар
- Давление переключения
- Нерегулируемый; Точка переключения между 50 и 75 % рабочего давления
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Операция смазывания невозможна
- Классификация сопротивления коррозии CRC
- 0 — Нет стойкости к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −5 … 50 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 466 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевый сплав
- Материал винтов
- Гальванизированная сталь
FAQ
Частые вопросы
VABF-S6-1-P5A4S1YE-G12-1T5-PA: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VABF-S6-1-P5A4S1YE-G12-1T5-PA?
Клапан плавного пуска Festo VABF-S6-1-P5A4S1YE-G12-1T5-PA, артикул 8067407: макс. позитивный тестовый импульс с логикой 0 — 2000 мкс; макс. негативный тестовый импульс с логикой 1 — 1200 мкс; монтажный шаг — 41 мм; размер клапана — 40 мм; тип управления — электрический; масса — 466 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Для чего нужен клапан плавного пуска?
При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.
03При каком давлении и температуре работает VABF-S6-1-P5A4S1YE-G12-1T5-PA?
По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен VABF-S6-1-P5A4S1YE-G12-1T5-PA?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии VABF, кроме VABF-S6-1-P5A4S1YE-G12-1T5-PA?
В серии «Блоки регуляторов VABF» — 129 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на VABF-S6-1-P5A4S1YE-G12-1T5-PA документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит VABF-S6-1-P5A4S1YE-G12-1T5-PA и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VABF-S6-1-P5A4S1YE-G12-1T5-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08VABF-S6-1-P5A4S1YE-G12-1T5-PA — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8067407; ввоз официальный, с грузовой таможенной декларацией.
