FestoКлапан плавного пуска

VABF-S6-1-P5A4S2YE-G12-1T5-PA

GTIN 4052568299354 Оригинал Festo

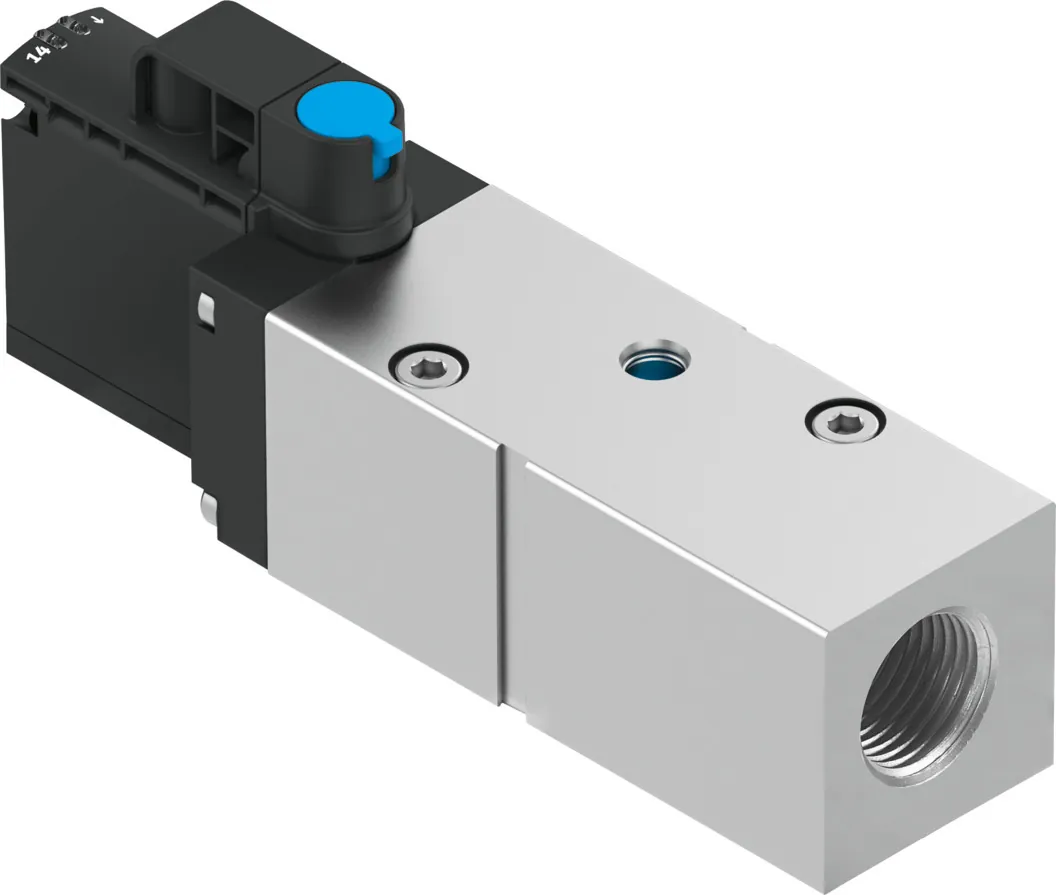

Клапан плавного пуска Festo VABF-S6-1-P5A4S2YE-G12-1T5-PA.

Макс. позитивный тестовый импульс с логикой 0
2000 мкс
Макс. негативный тестовый импульс с логикой 1
1200 мкс
Монтажный шаг
41 мм
Размер клапана
40 мм
Тип управления
Электрический
Масса
466 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VABF-S6-1-P5A4S2YE-G12-1T5-PA

Основные

Макс. позитивный тестовый импульс с логикой 0
2000 мкс
Макс. негативный тестовый импульс с логикой 1
1200 мкс
Монтажный шаг
41 мм
Размер клапана
40 мм
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; самовозврат с помощью управляющего электрического сигнала
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Функция распределителя
Нарастание давления; Выхлоп
Функция переключающего элемента
Нормально замкнутый контакт
Перекрытие
Отрицательное перекрытие
Примечания по динамизации усилия
Частота переключения мин. 1/месяц
Отображение статуса сигнала
Жёлтый светодиод: управление клапаном; Зелёный светодиод: реле давления, давление сброшено
Опрос позиции переключения
Через реле давления, давление сброшено
Стандартный номинальный расход выпуск воздуха
3000 л/мин; 3300 л/мин
Рабочий цикл
100 %
Номинальное рабочее напряжение DC
24 В
Характеристики катушки
24 В пост. тока: 1.6 Вт
Допустимые колебания напряжения
+/- 10 %
Класс защиты
IP65
MTTF, субэлемент
452 лет, реле давления
Электрическое подключение
Полевая шина; Вставной
Тип крепления
На монтажной плите
Пневматическое подключение, канал 3
G1/2

Условия работы

Рабочее давление
2 … 10 бар
Давление переключения
Нерегулируемый; Точка переключения между 50 и 75 % рабочего давления
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 50 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
466 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевый сплав
Материал винтов
Гальванизированная сталь

Документы

Документация

PDFТаблица данных VABF-S6-1-P5A4S2YE-G12-1T5-PAPDF · Festo · на русскомVABFВсе исполнения серии129 позиций, подбор по параметрам

FAQ

Частые вопросы

VABF-S6-1-P5A4S2YE-G12-1T5-PA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABF-S6-1-P5A4S2YE-G12-1T5-PA?

Клапан плавного пуска Festo VABF-S6-1-P5A4S2YE-G12-1T5-PA, артикул 8067405: макс. позитивный тестовый импульс с логикой 0 — 2000 мкс; макс. негативный тестовый импульс с логикой 1 — 1200 мкс; монтажный шаг — 41 мм; размер клапана — 40 мм; тип управления — электрический; масса — 466 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает VABF-S6-1-P5A4S2YE-G12-1T5-PA?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VABF-S6-1-P5A4S2YE-G12-1T5-PA?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевый сплав; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VABF, кроме VABF-S6-1-P5A4S2YE-G12-1T5-PA?

В серии «Блоки регуляторов VABF» — 129 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VABF-S6-1-P5A4S2YE-G12-1T5-PA документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VABF-S6-1-P5A4S2YE-G12-1T5-PA и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABF-S6-1-P5A4S2YE-G12-1T5-PA в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VABF-S6-1-P5A4S2YE-G12-1T5-PA — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8067405; ввоз официальный, с грузовой таможенной декларацией.
