FestoКоллектор

VABM-L1-10HW-G18-16

GTIN 4052568214517 Оригинал Festo

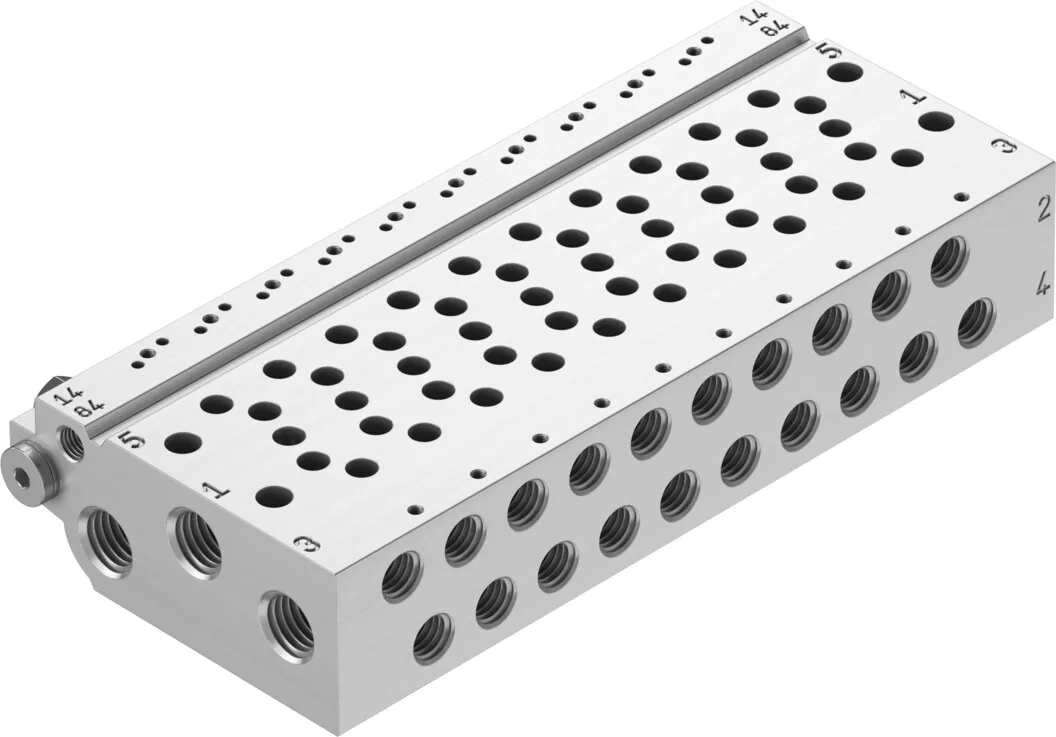

Коллектор Festo VABM-L1-10HW-G18-16: g1/8; 16; 10,5 мм; g1/8.

Присоединение 1
G1/8
Макс. количество распределителей
16
Монтажный шаг
10,5 мм
Присоединение 3
G1/8
Mакс. момент затяжки, монтаж на Н-рейке
1,5 Н·м
Масса
499 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные VABM-L1-10HW-G18-16

Основные

Монтажный шаг
10,5 мм
Макс. количество распределителей
16
Авторизация
Знак RCM; c UL us — Recognized (OL)
Mакс. момент затяжки, монтаж на Н-рейке
1,5 Н·м
Макс. момент затяжки, установка распределителя
0,45 Н·м
Mакс. Момент затяжки, монтаж на стене
3 Н·м
Подвод пилотного воздуха 12/14
M5
Выхлоп пилота, канал 82/84
M5
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
M7
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
M7
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
−0,9 … 10 бар
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
499 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал коллектора
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VABM-L1-10HW-G18-16PDF · Festo · на русскомVABMВсе исполнения серии398 позиций, подбор по параметрам

FAQ

Частые вопросы

VABM-L1-10HW-G18-16: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABM-L1-10HW-G18-16?

Коллектор Festo VABM-L1-10HW-G18-16, артикул 566617: присоединение 1 — G1/8; макс. количество распределителей — 16; монтажный шаг — 10,5 мм; присоединение 3 — G1/8; mакс. момент затяжки, монтаж на Н-рейке — 1,5 Н·м; масса — 499 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03Какое рабочее давление у VABM-L1-10HW-G18-16?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар.

04Из каких материалов изготовлен VABM-L1-10HW-G18-16?

Материал коллектора — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VABM, кроме VABM-L1-10HW-G18-16?

В серии «Коллектор VABM» — 398 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VABM-L1-10HW-G18-16 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VABM-L1-10HW-G18-16 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABM-L1-10HW-G18-16 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VABM-L1-10HW-G18-16 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 566617; ввоз официальный, с грузовой таможенной декларацией.
