FestoКоллектор

VABM-L1-14W-G14-9

GTIN 4052568214661 Оригинал Festo

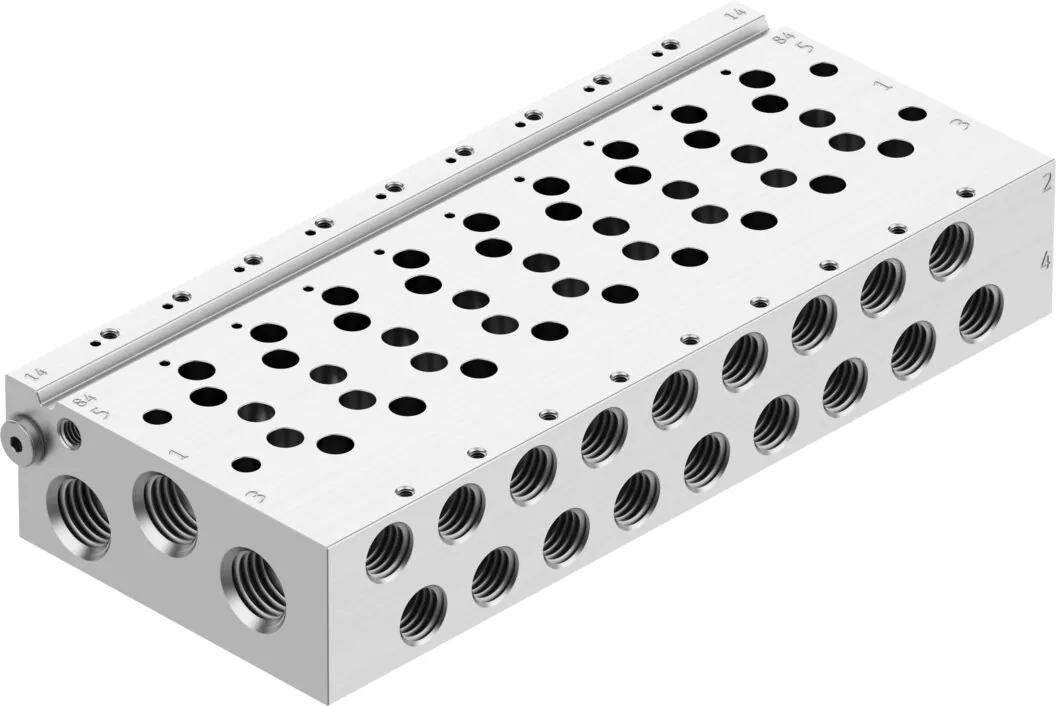

Коллектор Festo VABM-L1-14W-G14-9: g1/4; 16; 16 мм; g1/4.

Присоединение 1
G1/4
Макс. количество распределителей
16
Монтажный шаг
16 мм
Присоединение 3
G1/4
Mакс. момент затяжки, монтаж на Н-рейке
1,5 Н·м
Масса
750 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Монтажный шаг

Характеристики

Технические данные VABM-L1-14W-G14-9

Основные

Монтажный шаг
16 мм
Макс. количество распределителей
16
Авторизация
Знак RCM; c UL us — Recognized (OL)
Mакс. момент затяжки, монтаж на Н-рейке
1,5 Н·м
Макс. момент затяжки, установка распределителя
0,65 Н·м
Mакс. Момент затяжки, монтаж на стене
3 Н·м
Подвод пилотного воздуха 12/14
M5
Выхлоп пилота, канал 82/84
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
−0,9 … 10 бар
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
750 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал коллектора
Алюминиевый сплав

Документы

Документация

PDFТаблица данных VABM-L1-14W-G14-9PDF · Festo · на русскомVABMВсе исполнения серии398 позиций, подбор по параметрам

FAQ

Частые вопросы

VABM-L1-14W-G14-9: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VABM-L1-14W-G14-9?

Коллектор Festo VABM-L1-14W-G14-9, артикул 566649: присоединение 1 — G1/4; макс. количество распределителей — 16; монтажный шаг — 16 мм; присоединение 3 — G1/4; mакс. момент затяжки, монтаж на Н-рейке — 1,5 Н·м; масса — 750 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03Какое рабочее давление у VABM-L1-14W-G14-9?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар.

04Из каких материалов изготовлен VABM-L1-14W-G14-9?

Материал коллектора — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VABM, кроме VABM-L1-14W-G14-9?

В серии «Коллектор VABM» — 398 позиций. У VABM-L1-14W-G14-9: монтажный шаг — 16 мм. Другие варианты (монтажный шаг: 12 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на VABM-L1-14W-G14-9 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит VABM-L1-14W-G14-9 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VABM-L1-14W-G14-9 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08VABM-L1-14W-G14-9 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 566649; ввоз официальный, с грузовой таможенной декларацией.
