FestoГенератор вакуума

VAD-ME-I-1/4

GTIN 4052568010133 Оригинал Festo

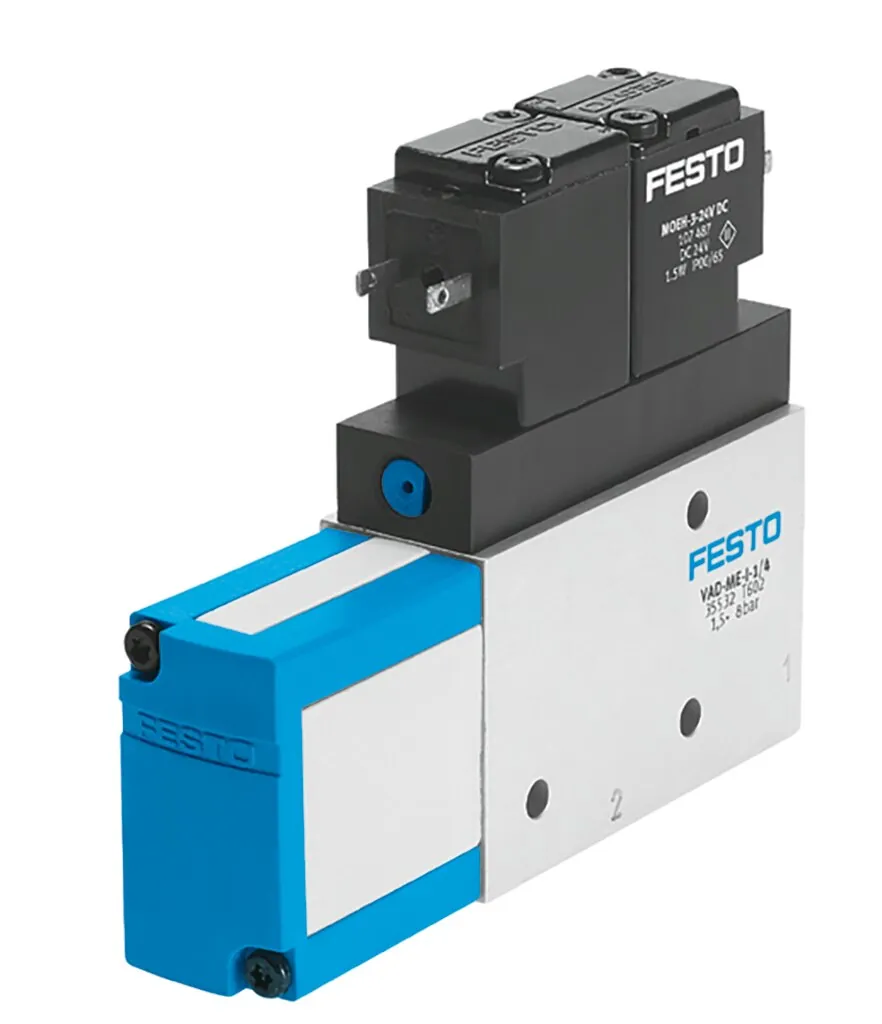

Генератор вакуума Festo VAD-ME-I-1/4: со встроенным распределителем с электромагнитным управлением для включения/выключения вакуума и импульса сброса. Рекомендуется воздух без содержания масла.

Присоединение 1
G1/8
Подключение вакуума
G1/4
Тип крепления
С внутренней резьбой
Условный проход, сопло Лаваля
1,4 мм
Положение при сборке
Любое
Масса
290 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает VAD-ME-I-1/4

  1. VADСерия

    Генератор вакуума

  2. MEЭлектрическое подключение

    Электромагнитная катушка

  3. IДополнительная функция

    Импульс сброса с электроуправлением

  4. 1/4Вакуумное присоединение

    Внутренняя резьба G1/4

Характеристики

Технические данные VAD-ME-I-1/4

Основные

Условный проход, сопло Лаваля
1,4 мм
Положение при сборке
Любое
Характеристика эжектора
Высокий вакуум
Встроенная функция
Клапан сброса, электрический; Электрический вкл./выкл. Клапан
Тип конструкции
Т-образный
Макс. вакуум
90 %
Рабочий цикл
100 %
Класс защиты
IP65
Электрическое подключение
Разъем
Тип крепления
С внутренней резьбой
Пневматическое подключение, канал 1
G1/8
Подключение вакуума
G1/4

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Материалы

Материал корпуса
Алюминий

Принадлежности

Что подходит к VAD-ME-I-1/4

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Датчики и кабели2

Документы

Документация

PDFТаблица данных VAD-ME-I-1/4PDF · Festo · на русскомPDFКаталог Festo VAD-MPDF · на английском · Festo, 2026VADВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

VAD-ME-I-1/4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VAD-ME-I-1/4?

Генератор вакуума Festo VAD-ME-I-1/4, артикул 35532: присоединение 1 — G1/8; подключение вакуума — G1/4; тип крепления — с внутренней резьбой; условный проход, сопло Лаваля — 1,4 мм; положение при сборке — любое; масса — 290 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает генератор вакуума?

Эжекторный генератор создаёт разрежение потоком сжатого воздуха, который проходит через сопло, — без вакуумного насоса и электродвигателя.

03При каком давлении и температуре работает VAD-ME-I-1/4?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен VAD-ME-I-1/4?

Материал корпуса — алюминий. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VAD-ME-I-1/4?

VAD — генератор вакуума; ME — электрическое подключение: электромагнитная катушка; I — дополнительная функция: импульс сброса с электроуправлением; 1/4 — вакуумное присоединение: внутренняя резьба G1/4.

06Какие исполнения есть в серии VAD, кроме VAD-ME-I-1/4?

В серии «Генератор вакуума VAD» — 12 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VAD-ME-I-1/4?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), датчики и кабели (2). Например: QS-G1/8-8, ME-LD-12-24DC. Подобраны по каталогу Festo для этого размера.

08Есть ли на VAD-ME-I-1/4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VAD-M; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VAD-ME-I-1/4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VAD-ME-I-1/4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VAD-ME-I-1/4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 35532; ввоз официальный, с грузовой таможенной декларацией.
