FestoКомплектный вакуумный захват

VAS-10-M5-NBR

GTIN 4052568037451 Оригинал Festo

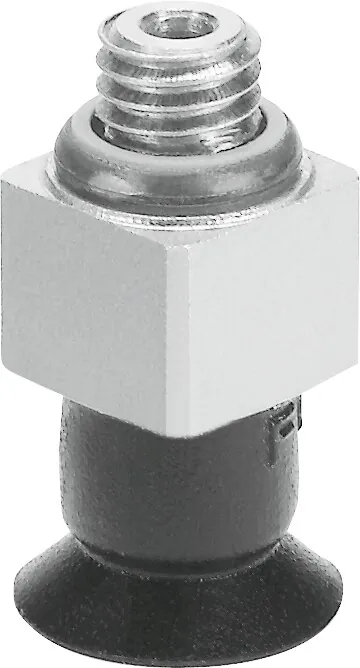

Комплектный вакуумный захват Festo VAS-10-M5-NBR: с уплотнительным кольцом OL.

Диаметр присоски
10 мм
Подключение вакуума
M5
Цвет
Черный
Твердость по Шору
60 +/- 5
Условный проход
2 мм
Масса
1 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Цвет

Обозначение

Что означает VAS-10-M5-NBR

  1. VASСерия

    Комплектный вакуумный захват

  2. 10Размер присоски

    Диаметр 10 мм

  3. M5Вакуумное присоединение

    M5

  4. NBRМатериал

    Нитрильный каучук (NBR)

Характеристики

Технические данные VAS-10-M5-NBR

Основные

Условный проход
2 мм
Диаметр присоски
10 мм
Эффективный диаметр присоски
8 мм
Положение штуцера
Сверху
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Усилие отрыва при 70% вакуума
4,5 Н
Усилие удержания при номинальном рабочем давлении
4,5 Н
Крепежная резьба
M5
Крепление присоски
M5
Подключение вакуума
M5
Цвет
Черный
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−20 … 80 °C

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
NBR

Принадлежности

Что подходит к VAS-10-M5-NBR

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление9

Документы

Документация

PDFТаблица данных VAS-10-M5-NBRPDF · Festo · на русскомPDFКаталог Festo VAS-VASBPDF · на английском · Festo, 2026VASВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

VAS-10-M5-NBR: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VAS-10-M5-NBR?

Комплектный вакуумный захват Festo VAS-10-M5-NBR, артикул 173440: диаметр присоски — 10 мм; подключение вакуума — M5; цвет — черный; твердость по Шору — 60 +/- 5; условный проход — 2 мм; масса — 1 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает VAS-10-M5-NBR?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 80 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен VAS-10-M5-NBR?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VAS-10-M5-NBR?

VAS — комплектный вакуумный захват; 10 — размер присоски: диаметр 10 мм; M5 — вакуумное присоединение: M5; NBR — материал: нитрильный каучук (NBR).

06Какие исполнения есть в серии VAS, кроме VAS-10-M5-NBR?

В серии «Комплектный вакуумный захват VAS» — 29 позиций. У VAS-10-M5-NBR: диаметр присоски — 10 мм; цвет — черный. Другие варианты (диаметр присоски: 8 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VAS-10-M5-NBR?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (9). Например: QSM-M5-6, AD-M10X1,25-1/4. Подобраны по каталогу Festo для этого размера.

08Есть ли на VAS-10-M5-NBR документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VAS-VASB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VAS-10-M5-NBR и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VAS-10-M5-NBR в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VAS-10-M5-NBR — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 173440; ввоз официальный, с грузовой таможенной декларацией.
