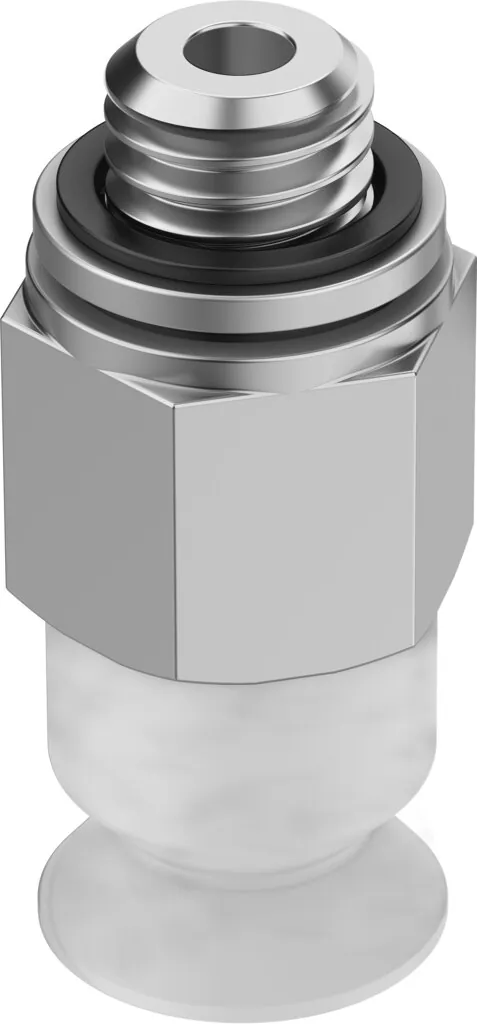

FestoКомплектный вакуумный захват

VAS-10-M5-SI-B

GTIN 4052568061968 Оригинал Festo

Комплектный вакуумный захват Festo VAS-10-M5-SI-B: 10 мм; m5; прозрачный; 60 +/- 5.

Диаметр присоски
10 мм
Подключение вакуума
M5
Цвет
Прозрачный
Твердость по Шору
60 +/- 5
Компенсатор высоты присоски
1,1 мм
Масса
2 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Цвет

Обозначение

Что означает VAS-10-M5-SI-B

  1. VASСерия

    Комплектный вакуумный захват

  2. 10Размер присоски

    Диаметр 10 мм

  3. M5Вакуумное присоединение

    M5

  4. SIМатериал

    Силикон

  5. BПоколение

    Серия B

Характеристики

Технические данные VAS-10-M5-SI-B

Основные

Компенсатор высоты присоски
1,1 мм
Условный проход
2 мм
Диаметр присоски
10 мм
Объем присоски
0,12 см³
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглый плоский
Номинальное рабочее давление
−0,7 бар
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Усилие удержания при номинальном рабочем давлении
3,7 Н
Тип крепления
Через канал вакуума
Подключение вакуума
M5
Цвет
Прозрачный
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364 zone III
Температура окружающей среды
−40 … 200 °C

Масса

Вес продукта
2 г

Материалы

Материал резьбовой заглушки
Алюминиевый сплав
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
VMQ (силикон)

Принадлежности

Что подходит к VAS-10-M5-SI-B

По разделу «Принадлежности» каталога Festo — для размера 10. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление9

Документы

Документация

PDFТаблица данных VAS-10-M5-SI-BPDF · Festo · на русскомPDFКаталог Festo VAS-VASBPDF · на английском · Festo, 2026VASВсе исполнения серии29 позиций, подбор по параметрам

FAQ

Частые вопросы

VAS-10-M5-SI-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VAS-10-M5-SI-B?

Комплектный вакуумный захват Festo VAS-10-M5-SI-B, артикул 1385610: диаметр присоски — 10 мм; подключение вакуума — M5; цвет — прозрачный; твердость по Шору — 60 +/- 5; компенсатор высоты присоски — 1,1 мм; масса — 2 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает VAS-10-M5-SI-B?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −40 … 200 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен VAS-10-M5-SI-B?

Материал резьбовой заглушки — алюминиевый сплав; материал вакуумного захвата — VMQ (силикон). Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VAS-10-M5-SI-B?

VAS — комплектный вакуумный захват; 10 — размер присоски: диаметр 10 мм; M5 — вакуумное присоединение: M5; SI — материал: силикон; B — поколение: серия B.

06Какие исполнения есть в серии VAS, кроме VAS-10-M5-SI-B?

В серии «Комплектный вакуумный захват VAS» — 29 позиций. У VAS-10-M5-SI-B: диаметр присоски — 10 мм; цвет — прозрачный. Другие варианты (диаметр присоски: 8 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VAS-10-M5-SI-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (9). Например: QSM-M5-6, AD-M10X1,25-1/4. Подобраны по каталогу Festo для этого размера.

08Есть ли на VAS-10-M5-SI-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VAS-VASB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VAS-10-M5-SI-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VAS-10-M5-SI-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VAS-10-M5-SI-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1385610; ввоз официальный, с грузовой таможенной декларацией.
