FestoКомплектный вакуумный захват

VASB-100-1/4-PUR-B

GTIN 4052568105693 Оригинал Festo

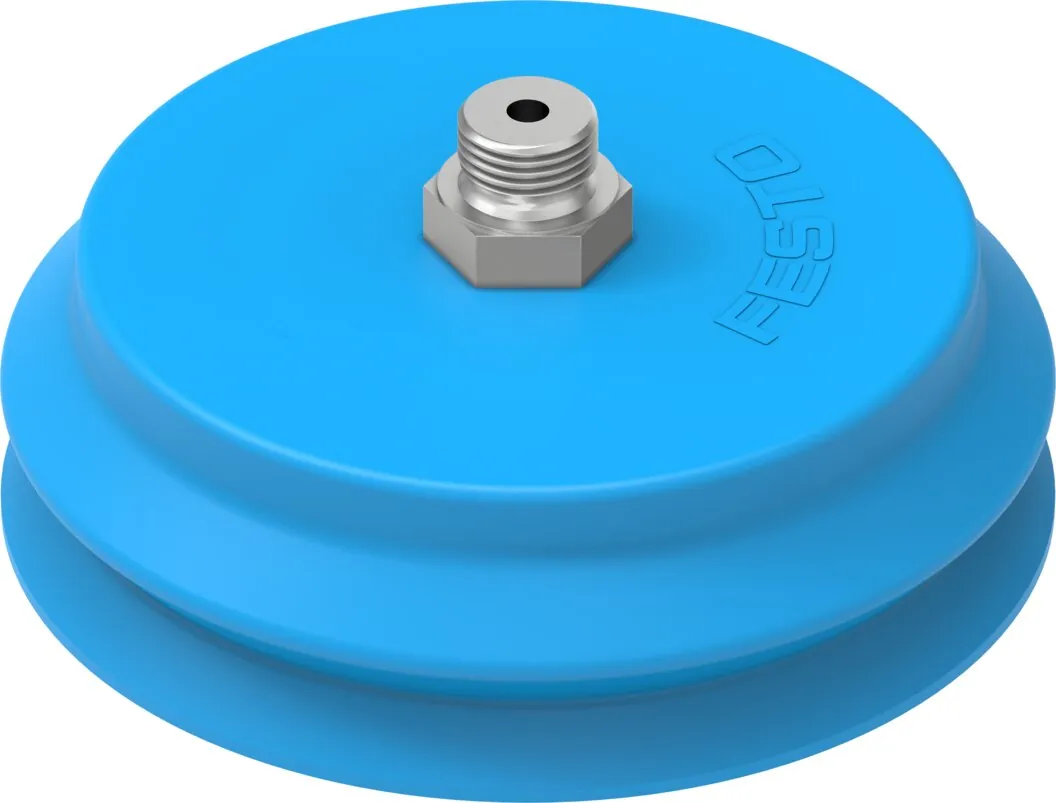

Комплектный вакуумный захват Festo VASB-100-1/4-PUR-B: 100 мм; g1/4; голубой; 4 мм.

Диаметр присоски
100 мм
Подключение вакуума
G1/4
Цвет
Голубой
Условный проход
4 мм
Компенсатор высоты присоски
15,5 мм
Масса
155 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Диаметр присоски

Цвет

Характеристики

Технические данные VASB-100-1/4-PUR-B

Основные

Компенсатор высоты присоски
15,5 мм
Условный проход
4 мм
Диаметр присоски
100 мм
Объем присоски
128 см³
Эффективный диаметр присоски
90,5 мм
Положение штуцера
Сверху
Положение при сборке
Любое
Форма вакуумного захвата
Круглая, 1.5 гофра
Номинальное рабочее давление
−0,7 бар
Усилие удержания при номинальном рабочем давлении
450 Н
Тип крепления
Через канал вакуума
Подключение вакуума
G1/4
Цвет
Голубой
Твердость по Шору
60 +/- 5

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-A1-L
Температура окружающей среды
−20 … 60 °C

Масса

Вес продукта
155 г

Материалы

Материал резьбовой заглушки
Цинковая штамповка
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вакуумного захвата
PUR

Принадлежности

Что подходит к VASB-100-1/4-PUR-B

По разделу «Принадлежности» каталога Festo — для размера 100. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление9

Документы

Документация

PDFТаблица данных VASB-100-1/4-PUR-BPDF · Festo · на русскомPDFКаталог Festo VAS-VASBPDF · на английском · Festo, 2026VASBВсе исполнения серии24 позиции, подбор по параметрам

FAQ

Частые вопросы

VASB-100-1/4-PUR-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VASB-100-1/4-PUR-B?

Комплектный вакуумный захват Festo VASB-100-1/4-PUR-B, артикул 1396066: диаметр присоски — 100 мм; подключение вакуума — G1/4; цвет — голубой; условный проход — 4 мм; компенсатор высоты присоски — 15,5 мм; масса — 155 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать вакуумный захват?

По форме, диаметру и материалу присоски: они зависят от массы детали и её поверхности.

03При каком давлении и температуре работает VASB-100-1/4-PUR-B?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −20 … 60 °C; рабочая среда — атмосферный воздух по стандарту ISO 8573-1:2010 [7:-:-].

04Из каких материалов изготовлен VASB-100-1/4-PUR-B?

Материал резьбовой заглушки — цинковая штамповка; материал вакуумного захвата — PUR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии VASB, кроме VASB-100-1/4-PUR-B?

В серии «Комплектный вакуумный захват VASB» — 24 позиции. У VASB-100-1/4-PUR-B: диаметр присоски — 100 мм; цвет — голубой. Другие варианты (диаметр присоски: 40 мм, 55 мм, 75 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к VASB-100-1/4-PUR-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (9). Например: QS-G1/4-10, AD-M10X1,25-1/4. Подобраны по каталогу Festo для этого размера.

07Есть ли на VASB-100-1/4-PUR-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VAS-VASB; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит VASB-100-1/4-PUR-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VASB-100-1/4-PUR-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09VASB-100-1/4-PUR-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1396066; ввоз официальный, с грузовой таможенной декларацией.
