FestoКлапан быстрого выхлопа

VBQF-U-G14-Q8

GTIN 4052568093167 Оригинал Festo

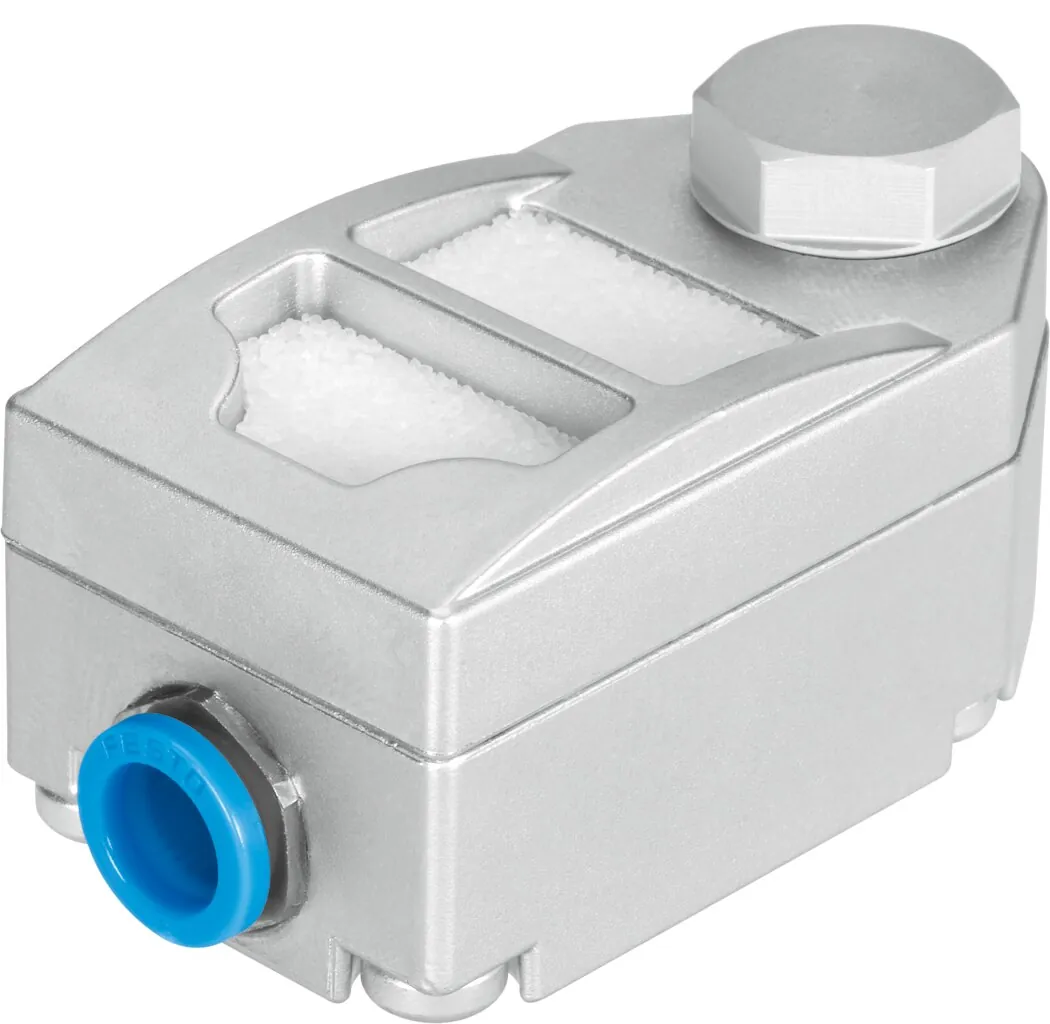

Клапан быстрого выхлопа Festo VBQF-U-G14-Q8: qS-8; g1/4; 7 мм.

Присоединение 1: QS-8
Присоединение 2: G1/4
Условный проход: 7 мм
Функция распределителя: Быстрый выхлоп
Тип крепления: Резьбовой
Масса: 232 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

G1/4
G1/8
QS-6
QS-8

Обозначение

Что означает VBQF-U-G14-Q8

VBQFСерия
Клапан быстрого выхлопа
UВыхлоп
Глушитель
G14Пневматическое присоединение 2
G1/4
Q8Пневматическое присоединение 1
Цанговое соединение под шланг 8 мм

Характеристики

Технические данные VBQF-U-G14-Q8

Основные

Функция распределителя: Быстрый выхлоп
Пневматическое подключение, канал 1: QS-8
Пневматическое подключение, канал 2: G1/4
Тип крепления: Резьбовой
Стандартный расход: Exhaust 0.6->0 МПа (6->0 бар, 87->0 psi); 2500 л/мин
Стандартный номинальный расход подачи, 6 → 5 бар: 800 л/мин
Условный проход: 7 мм
Положение при сборке: Любое
Уровень звукового давления: 75 дБ(А)

Условия работы

Рабочее давление: 0,5 … 10 бар
Температура окружающей среды: −10 … 60 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Класс чистоты помещения: Класс 4 по ISO
Температура среды: −10 … 60 °C

Масса

Вес продукта: 232 г

Материалы

Материал корпуса: Алюминиевое литье под давление; Цинковая штамповка
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR

Принадлежности

Что подходит к VBQF-U-G14-Q8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
QS-G1/4-6Штуцер с цанговым соединением Арт. 186097

Документы

Документация

PDFТаблица данных VBQF-U-G14-Q8PDF · Festo · на русском PDFКаталог Festo VBQFPDF · на английском · Festo, 2026 VBQFВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

VBQF-U-G14-Q8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у VBQF-U-G14-Q8?

Клапан быстрого выхлопа Festo VBQF-U-G14-Q8, артикул 548002: присоединение 1 — QS-8; присоединение 2 — G1/4; условный проход — 7 мм; функция распределителя — быстрый выхлоп; тип крепления — резьбовой; масса — 232 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан быстрого выхлопа?

Он сбрасывает воздух из цилиндра прямо в атмосферу, минуя распределитель, — поршень движется быстрее.

03При каком давлении и температуре работает VBQF-U-G14-Q8?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VBQF-U-G14-Q8?

Материал корпуса — алюминиевое литье под давление, цинковая штамповка; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VBQF-U-G14-Q8?

VBQF — клапан быстрого выхлопа; U — выхлоп: глушитель; G14 — пневматическое присоединение 2: G1/4; Q8 — пневматическое присоединение 1: цанговое соединение под шланг 8 мм.

06Какие исполнения есть в серии VBQF, кроме VBQF-U-G14-Q8?

В серии «Клапан быстрого выхлопа VBQF» — 7 позиций. У VBQF-U-G14-Q8: присоединение 1 — QS-8. Другие варианты (присоединение 1: G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VBQF-U-G14-Q8?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VBQF-U-G14-Q8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VBQF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VBQF-U-G14-Q8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VBQF-U-G14-Q8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VBQF-U-G14-Q8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 548002; ввоз официальный, с грузовой таможенной декларацией.
