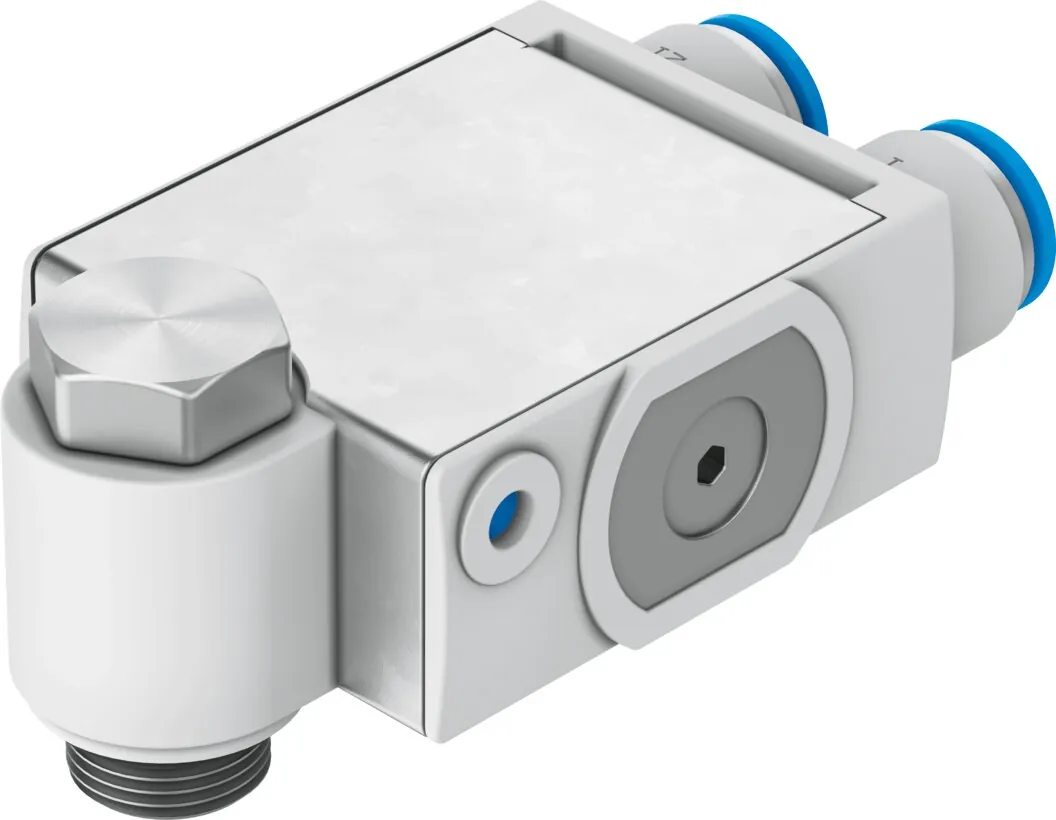

FestoДроссель с обратным клапаном
VFOF-LE-BAH-G14-Q8
GTIN 4052568250126 Оригинал Festo
Дроссель с обратным клапаном Festo VFOF-LE-BAH-G14-Q8: qS-8; g1/4.
- Присоединение 1
- QS-8
- Присоединение 2
- G1/4
- Тип управления
- Ручное
- Подвод пилотного воздуха 21
- QS-8
- Элемент настройки
- Шестигранное углубление
- Масса
- 74 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает VFOF-LE-BAH-G14-Q8
- VFOFСерия
Дроссель с обратным клапаном
- LEФорма и функция
Г-образная; дроссель с обратным клапаном на выхлопе
- BAHДополнительная функция 1 и дополнительная функция 2 и элемент настройки
Управляемый обратный клапан; ручной сброс давления; встроенный шестигранник
- G14Пневматическое присоединение
G1/4
- Q8Пневматическое присоединение 1
Цанговое соединение под шланг 8 мм
Характеристики
Технические данные VFOF-LE-BAH-G14-Q8
Основные
- Функция распределителя
- Функция дросселя с обратным клапаном для выхлопа
- Пневматическое подключение, канал 1
- QS-8
- Пневматическое подключение, канал 2
- G1/4
- Тип управления
- Ручное
- Подвод пилотного воздуха 21
- QS-8
- Элемент настройки
- Шестигранное углубление
- Тип крепления
- Резьбовой
- Стандартный расход через дроссель
- 590 л/мин
- Стандартный расход в направлении обратного клапана
- 310 … 540 л/мин
- Пилотное давление
- 2 … 10 бар
- Положение при сборке
- Любое
- Тип приведения в действие, регулируемая функция обратного клапана
- Пневматический
- Функция ручного сброса
- Толкающий
- Возможность поворота
- 360° / поворот на больший угол недопустим
- Стандартный расход в направлении дросселирования, 6 → 0 бар
- 940 л/мин
- Стандартный расход
- In non-return direction at 0.6->0 МПа (6->0 бар, 87->9 psi) actuated; 830 … 1000 л/мин
- Стандартный расход в направлении обратного клапана, 6 → 0 бар
- Без управления; 840 … 1000 л/мин
- Стандартный номинальный расход в направлении свободного прохода, включен
- 315 … 540 л/мин
- Стандартный номинальный расход в направлении свободного прохода, выключен
- 310 … 540 л/мин
- Время выключения
- 11 мс
- Время включения
- 8 мс
- Номинальный момент затяжки
- 10 Н·м
- Допуск для номинального момента затяжки
- ± 20 %
- Допустимый момент затяжки регулирующего винта
- 1 Н·м
Условия работы
- Рабочее давление
- 0,2 … 10 бар
- Температура окружающей среды
- −10 … 60 °C
- Полный диапазон температур рабочего давления
- 0,2 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −10 … 60 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Масса
- Вес продукта
- 73,9 г
Материалы
- Материал корпуса
- PBT
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал крышки
- PBT
- Материал уплотнений
- NBR
- Материал пустотелого болта
- Алюминиевый сплав
- Материал втулки
- Алюминиевый сплав
- Материал отпускающего кольца
- POM
- Материал регулировочного винта
- Латунь
Принадлежности
Что подходит к VFOF-LE-BAH-G14-Q8
Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.
Подключение воздуха24
- PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
- PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
- QS-G1/4-10Штуцер с цанговым соединением Арт. 186101
- QSL-G1/4-10Угловой штуцер с цанговым зажимом и резьбой Арт. 186122
- PUN-H-10X1,5-BLПолимерный пневмошланг Арт. 197386
- PUN-H-10X1,5-SWПолимерный пневмошланг Арт. 197393
- GRLA-1/4-QS-10-DДроссель с обратным клапаном Арт. 193148
- GRLA-1/4-QS-6-DДроссель с обратным клапаном Арт. 193146
- GRLA-1/4-QS-8-DДроссель с обратным клапаном Арт. 193147
- PUN-H-10X1,5-GEПолимерный пневмошланг Арт. 558302
- PUN-H-10X1,5-GNПолимерный пневмошланг Арт. 558295
- PUN-H-10X1,5-NTПолимерный пневмошланг Арт. 197379
- PUN-H-10X1,5-RTПолимерный пневмошланг Арт. 558288
- PUN-H-10X1,5-SIПолимерный пневмошланг Арт. 558281
- PUN-H-10X1,5-TBLПолимерный пневмошланг Арт. 8048701
- PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
- PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
- PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
- PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
- PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
- PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
- QS-G1/4-10-IШтуцер с цанговым соединением Арт. 186112
- QS-G1/4-12Штуцер с цанговым соединением Арт. 186350
- QS-G1/4-6Штуцер с цанговым соединением Арт. 186097
FAQ
Частые вопросы
VFOF-LE-BAH-G14-Q8: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VFOF-LE-BAH-G14-Q8?
Дроссель с обратным клапаном Festo VFOF-LE-BAH-G14-Q8, артикул 1927030: присоединение 1 — QS-8; присоединение 2 — G1/4; тип управления — ручное; подвод пилотного воздуха 21 — QS-8; элемент настройки — шестигранное углубление; масса — 74 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Как дроссель с обратным клапаном регулирует скорость цилиндра?
В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.
03При каком давлении и температуре работает VFOF-LE-BAH-G14-Q8?
По таблице данных Festo: рабочее давление — 0,2 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].
04Из каких материалов изготовлен VFOF-LE-BAH-G14-Q8?
Материал корпуса — PBT; материал крышки — PBT; материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение VFOF-LE-BAH-G14-Q8?
VFOF — дроссель с обратным клапаном; LE — форма и функция: Г-образная, дроссель с обратным клапаном на выхлопе; BAH — дополнительная функция 1 и дополнительная функция 2 и элемент настройки: управляемый обратный клапан, ручной сброс давления, встроенный шестигранник; G14 — пневматическое присоединение: G1/4; Q8 — пневматическое присоединение 1: цанговое соединение под шланг 8 мм.
06Какие исполнения есть в серии VFOF, кроме VFOF-LE-BAH-G14-Q8?
В серии «Дроссель с обратным клапаном VFOF» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.
07Какие принадлежности подходят к VFOF-LE-BAH-G14-Q8?
В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.
08Есть ли на VFOF-LE-BAH-G14-Q8 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo VFOF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
09Сколько стоит VFOF-LE-BAH-G14-Q8 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VFOF-LE-BAH-G14-Q8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
10VFOF-LE-BAH-G14-Q8 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1927030; ввоз официальный, с грузовой таможенной декларацией.
