FestoДроссель с обратным клапаном

VFOH-LE-A-G14-Q10

GTIN 4052568262754 Оригинал Festo

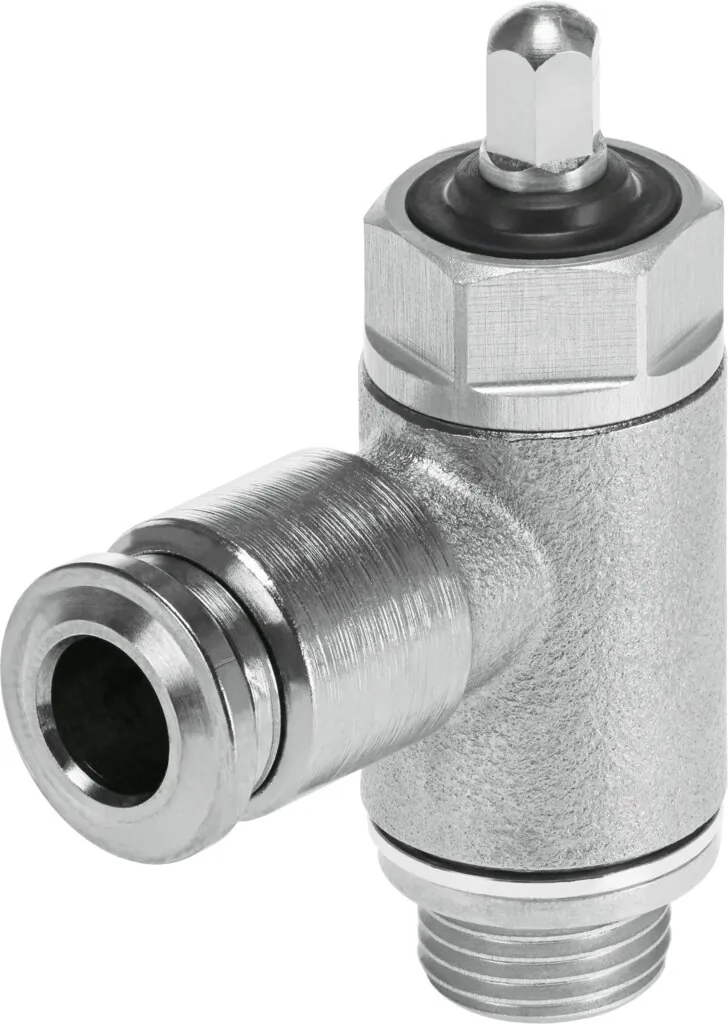

Дроссель с обратным клапаном Festo VFOH-LE-A-G14-Q10: qS-10; g1/4.

Присоединение 1
QS-10
Присоединение 2
G1/4
Тип управления
Ручное
Элемент настройки
Внешний шестигранник
Тип крепления
Резьбовой
Масса
48 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Обозначение

Что означает VFOH-LE-A-G14-Q10

  1. VFOHСерия

    Дроссель с обратным клапаном

  2. LEФорма и функция

    Г-образная; дроссель с обратным клапаном на выхлопе

  3. AЭлемент настройки

    Наружный шестигранник

  4. G14Пневматическое присоединение

    G1/4

  5. Q10Пневматическое присоединение 1

    Цанговое соединение под шланг 10 мм

Характеристики

Технические данные VFOH-LE-A-G14-Q10

Основные

Функция распределителя
Функция дросселя с обратным клапаном для выхлопа
Пневматическое подключение, канал 1
QS-10
Пневматическое подключение, канал 2
G1/4
Тип управления
Ручное
Элемент настройки
Внешний шестигранник
Тип крепления
Резьбовой
Стандартный расход через дроссель
520 л/мин
Стандартный расход в направлении обратного клапана
345 … 535 л/мин
Положение при сборке
Любое
Стандартный расход в направлении дросселирования, 6 → 0 бар
840 л/мин
Стандартный расход в направлении обратного клапана, 6 → 0 бар
635 … 790 л/мин
Номинальный момент затяжки
5 Н·м
Допуск для номинального момента затяжки
± 10 %

Условия работы

Температура окружающей среды
0 … 150 °C
Полный диапазон температур рабочего давления
0,2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−10 … 150 °C
Температура среды
0 … 150 °C

Масса

Вес продукта
48 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM
Материал пустотелого болта
Алюминиевый сплав
Материал отпускающего кольца
Никелированная латунь
Материал регулировочного винта
Легированная сталь, нержавеющая
Материал поворотного фитинга
Латунь; Никелирование

Принадлежности

Что подходит к VFOH-LE-A-G14-Q10

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных VFOH-LE-A-G14-Q10PDF · Festo · на русскомPDFКаталог Festo VFOHPDF · на английском · Festo, 2026VFOHВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

VFOH-LE-A-G14-Q10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у VFOH-LE-A-G14-Q10?

Дроссель с обратным клапаном Festo VFOH-LE-A-G14-Q10, артикул 578801: присоединение 1 — QS-10; присоединение 2 — G1/4; тип управления — ручное; элемент настройки — внешний шестигранник; тип крепления — резьбовой; масса — 48 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как дроссель с обратным клапаном регулирует скорость цилиндра?

В одном направлении воздух идёт через регулируемое сечение, в обратном — свободно через обратный клапан. Обычно дросселируют выхлоп из цилиндра: движение получается ровнее.

03В каких условиях можно использовать VFOH-LE-A-G14-Q10?

По таблице данных Festo: температура окружающей среды — 0 … 150 °C; температура среды — 0 … 150 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен VFOH-LE-A-G14-Q10?

Материал уплотнений — FPM; материал пустотелого болта — алюминиевый сплав; материал отпускающего кольца — никелированная латунь; материал регулировочного винта — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение VFOH-LE-A-G14-Q10?

VFOH — дроссель с обратным клапаном; LE — форма и функция: Г-образная, дроссель с обратным клапаном на выхлопе; A — элемент настройки: наружный шестигранник; G14 — пневматическое присоединение: G1/4; Q10 — пневматическое присоединение 1: цанговое соединение под шланг 10 мм.

06Какие исполнения есть в серии VFOH, кроме VFOH-LE-A-G14-Q10?

В серии «Дроссель с обратным клапаном VFOH» — 5 позиций. У VFOH-LE-A-G14-Q10: присоединение 1 — QS-10. Другие варианты (присоединение 1: QS-8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к VFOH-LE-A-G14-Q10?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: PUN-H-10X1,5-BL. Подобраны по каталогу Festo для этого размера.

08Есть ли на VFOH-LE-A-G14-Q10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo VFOH; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит VFOH-LE-A-G14-Q10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте VFOH-LE-A-G14-Q10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10VFOH-LE-A-G14-Q10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 578801; ввоз официальный, с грузовой таможенной декларацией.
