FestoРаспределитель с электроуправлением
VMPA1-M1H-DS-PI
GTIN 4052568202507 Оригинал Festo

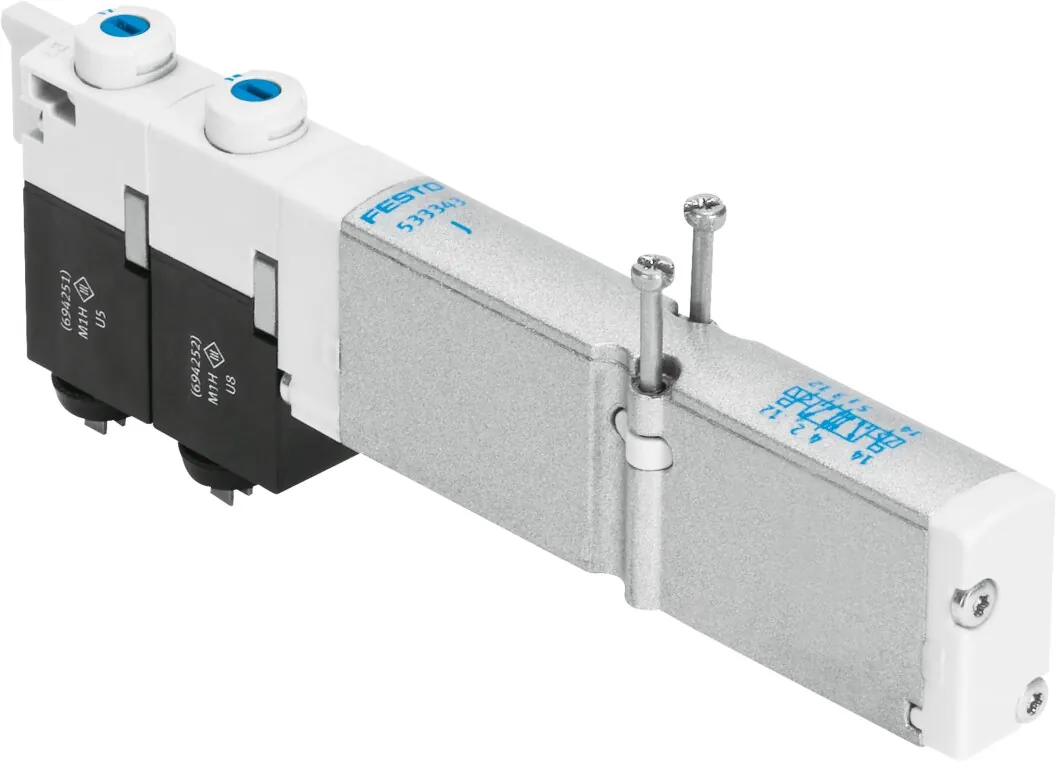

Распределитель с электроуправлением Festo VMPA1-M1H-DS-PI: для пневмоострова MPA-S.
- Функция распределителя
- 2x2/2, Н.З., моностабильные
- Тип управления
- Электрический
- Размер клапана
- 10 мм
- Стандартный номинальный расход
- 230 л/мин
- Тип конструкции
- Золотниковый
- Масса
- 56 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные VMPA1-M1H-DS-PI
Основные
- Функция распределителя
- 2x2/2, Н.З., моностабильные
- Тип управления
- Электрический
- Размер клапана
- 10 мм
- Стандартный номинальный расход
- 230 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Авторизация
- C UL us — Recognized (OL)
- Класс защиты
- IP65; по IEC 60529
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; Толкающий
- Тип пилотного управления
- С пилотным управлением
- Направление потока
- Реверсивный
- Перекрытие
- Положительное перекрытие
- Отображение статуса сигнала
- Да
- Пилотное давление
- 3 … 8 бар
- Пригодность для работы с вакуумом
- Да
- Стандартный номинальный расход с QS-6
- 230 л/мин
- Время выключения
- 16 мс
- Время включения
- 14 мс
- Макс. позитивный тестовый импульс с логикой 0
- 400 мкс
- Макс. негативный тестовый импульс с логикой 1
- 200 мкс
- Допустимые колебания напряжения
- +/- 25 %
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Относительная влажность воздуха
- Макс. 90% при 40°C
- Макс. момент затяжки, установка распределителя
- 0,25 Н·м
- Тип крепления
- Со сквозным отверстием
Условия работы
- Рабочее давление
- −0,9 … 8 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 1 — Низкая стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура хранения
- −20 … 40 °C
- Температура среды
- −5 … 50 °C
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 56 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
VMPA1-M1H-DS-PI: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у VMPA1-M1H-DS-PI?
Распределитель с электроуправлением Festo VMPA1-M1H-DS-PI, артикул 556841: функция распределителя — 2x2/2, Н.З., моностабильные; тип управления — электрический; размер клапана — 10 мм; стандартный номинальный расход — 230 л/мин; тип конструкции — золотниковый; масса — 56 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает VMPA1-M1H-DS-PI?
По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, по IEC 60529.
04Из каких материалов изготовлен VMPA1-M1H-DS-PI?
Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии VMPA1, кроме VMPA1-M1H-DS-PI?
В серии «Распределитель с электроуправлением VMPA1» — 86 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на VMPA1-M1H-DS-PI документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo VMPA1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит VMPA1-M1H-DS-PI и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте VMPA1-M1H-DS-PI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08VMPA1-M1H-DS-PI — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 556841; ввоз официальный, с грузовой таможенной декларацией.
